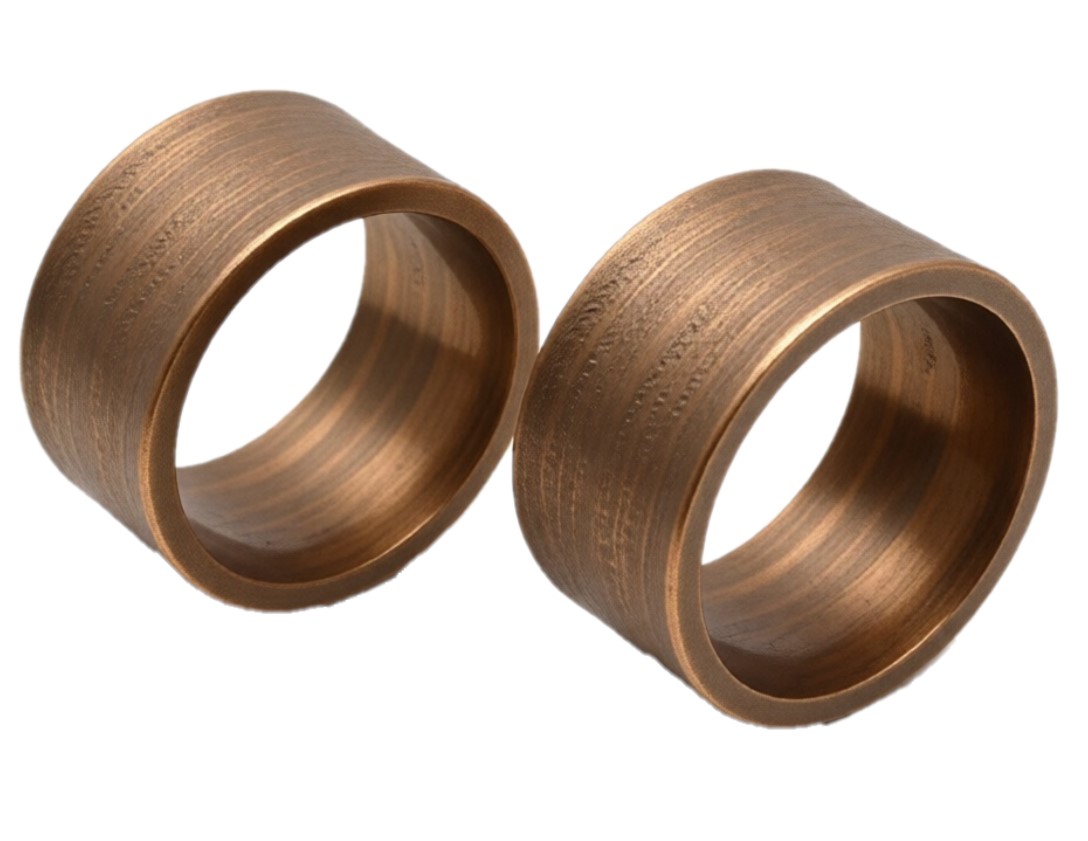

Втулка 304М-4.1.2

Характеристики втулки шатуна 304М-4.1.2

В кривошипно-шатунных механизмах (КШМ) промышленных поршневых компрессоров узлы трения скольжения подвергаются экстремальным знакопеременным нагрузкам. Втулка верхней головки шатуна 304М-4.1.2 является критически важным элементом этого узла, обеспечивающим подвижное сопряжение шатуна с пальцем крейцкопфа.

Данный компонент разработан конструкторским бюро нашего завода и применяется в крупногабаритных крейцкопфных компрессорных установках (включая популярные серии 2ВМ4, 305ВП, 4ВМ4 и их модификации). Основная задача детали - минимизация коэффициента трения, эффективный отвод тепла из зоны контакта и предотвращение преждевременного износа сопрягаемого стального пальца.

Конструктивные особенности и геометрия

Втулка представляет собой гладкое цилиндрическое тело вращения, изготовленное с жесткими допусками по геометрической форме (круглости, цилиндричности) и шероховатости рабочих поверхностей.

• Наружный диаметр: 70,0 мм - рассчитан под запрессовку в верхнюю головку шатуна с регламентированным натягом.
• Внутренний диаметр: 60,0 мм - образует прецизионный зазор с пальцем крейцкопфа для создания условий гидродинамической или полужидкостной смазки.
• Длина (высота) втулки: 40,0 мм - обеспечивает оптимальное распределение удельного давления по площади контакта.
• Номинальная масса: 0,26 кг.

Материальное исполнение: почему БрАЖ9-4?

Оригинальная техническая документация предписывает изготовление втулки 304М-4.1.2 из безоловянной алюминиевой бронзы марки БрАЖ9-4 (согласно ГОСТ 18175-72). Выбор этого сплава обусловлен жесткими условиями эксплуатации компрессорной техники:

1. Высокая механическая прочность: Наличие алюминия (8–10%) и железа (2–4%) значительно повышает предел текучести и сопротивление сжатию по сравнению с оловянными бронзами. Втулка не деформируется под воздействием ударных нагрузок в моменты смены направления хода поршня.
2. Антифрикционные свойства: Сплав обладает низким коэффициентом трения в паре со среднеуглеродистыми и легированными сталями (из которых изготавливаются пальцы крейцкопфа) при условии постоянной подачи смазочного материала.
3. Кавитационная и коррозионная стойкость: Бронза БрАЖ9-4 инертна к продуктам старения компрессорных масел и эффективно сопротивляется микроударам, возникающим при пульсации масляной пленки.

Эксплуатация, монтаж и дефектовка

Замена втулки 304М-4.1.2 производится в рамках планово-предупредительного (ППР) или капитального ремонта компрессора при обнаружении критического увеличения радиального зазора, эллипсности или появлении задиров на внутренней поверхности.

• Особенности монтажа: Установка втулки в шатун выполняется методом запрессовки. Для исключения задиров и деформации геометрии рекомендуется использовать гидравлический пресс и специализированные оправки. В ряде случаев применяется тепловая посадка (охлаждение втулки в жидком азоте или контролируемый нагрев головки шатуна).
• Приработка: После запрессовки выполняется обязательный контроль внутреннего диаметра. Если финишный размер ушел из-за натяга, внутреннюю поверхность доводят до чертежного размера методом развертывания или шабрения по краске под конкретный палец крейцкопфа.

Использование оригинальных бронзовых втулок 304М-4.1.2, строго соответствующих заводским чертежам, гарантирует безаварийную работу узла крейцкопфа, предотвращает заклинивание КШМ и снижает риски внепланового простоя компрессорной станции.

Техническое обслуживание и капитальный ремонт кривошипно-шатунного механизма (КШМ) поршневых компрессорных установок требуют комплексной замены изношенных узлов сопряжения. При плановой запрессовке верхней втулки 304М-4.1.2 инженеры рекомендуют проводить дефектовку и обновление смежных деталей шатунной группы и крейцкопфного узла.

Номенклатура деталей шатунной группы

Для восстановления геометрии и несущей способности нижней и верхней головок шатуна применяются следующие заводские компоненты:

• Шатун в сборе (артикулы 204М-4.1.0 сб / 204М-4,0-01сб): основной силовой элемент, передающий усилие от коленчатого вала к поршневой группе. Маркировка зависит от года схода компрессора с конвейера.
• Высокопрочный шатунный болт 4M-4.2: специализированный крепеж повышенного класса прочности. Предназначен для жесткой фиксации съемной крышки нижней головки.
• Гайка шатунного болта 4M-4.3: ответная резьбовая часть крепежного комплекта, устойчивая к постоянным вибрационным нагрузкам.
• Сталеалюминевые шатунные вкладыши ВК140-01/02: парный комплект тонкостенных подшипников скольжения. Устанавливается в нижнюю головку для защиты шеек коленчатого вала.
