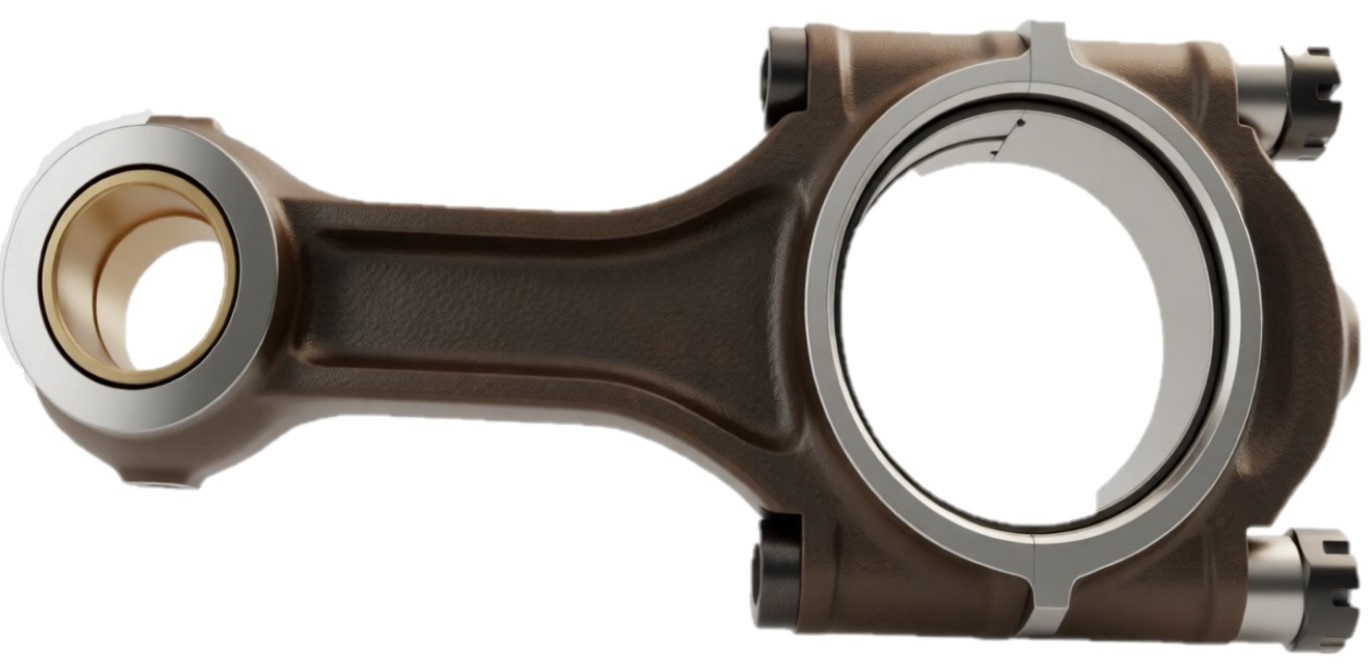

Шатун 204М‑4.0‑01сб.

Технические характеристики шатуна

Шатун 204М-4.0-01сб это ключевой сборочный узел кривошипно-шатунного механизма, применяемый в поршневых промышленных компрессорах и специализированных приводных системах. Деталь передает усилие от коленчатого вала к поршню, преобразуя вращательное движение в возвратно-поступательное.

Конструктивные особенности

• Маркировка узла: 204М-4.0-01сб (сборочная единица).
• Тип конструкции: Разъемная нижняя головка для удобства монтажа на шейку вала.
• Материал изготовления: Высокопрочная конструкционная сталь повышенной износостойкости.
• Технология обработки: Точная объемная штамповка с последующей термообработкой и хонингованием отверстий.
• Назначение: Работа в условиях знаковых динамических и температурных нагрузок.

Комплектация сборочной единицы (сб)

В состав заводского комплекта поставки 204М-4.0-01сб входят:

• Тело шатуна с верхней (неразъемной) головкой.
• Крышка нижней головки шатуна.
• Прецизионные шатунные болты и гайки для фиксации разъема.
• Втулка верхней головки (под поршневой палец).

Преимущества оригинального узла 204М-4.0-01сб

• Геометрическая точность: Снижает вибрацию оборудования и предотвращает преждевременный износ сопряженных деталей.
• Усталостная прочность: Изделие рассчитано на длительную непрерывную эксплуатацию под высоким давлением.
• Идеальная балансировка: Минимизирует биение коленвала и увеличивает общий межремонтный интервал (МРО) компрессорной установки.

Сфера применения и обслуживание

Узел устанавливается в поршневые машины, задействованные в химической, нефтегазовой и машиностроительной отраслях. При техническом обслуживании замене подлежат шатунные вкладыши и втулки. При обнаружении деформации стержня, вытягивания болтов или нарушении соосности головок сборочный узел заменяется полностью.

Применяемость шатуна 204М-4.0-01сб в промышленном оборудовании

Данный сборочный узел спроектирован специально для поршневых компрессорных машин, построенных на базе унифицированной оппозитной базы 2ВМ4. Деталь является ключевым элементом механизма движения и обеспечивает сопряжение коленчатого вала с крейцкопфом.

Оригинальный шатун 204М-4.0-01сб устанавливается на следующие серийные модели компрессоров:

• 2ВМ4-24/9 (включая модификацию 2ВМ4-24/9С) — общепромышленные воздушные установки.
• 2ВМ4-27/9 — агрегаты повышенной производительности для подачи сжатого воздуха.
• 2ВМ4-12/65 — поршневые станции высокого давления.
• Специальные газовые компрессоры на базе 2ВМ4, задействованные в технологических линиях по перекачке и сжатию азота, аргона и сухого сопутствующего газа.
