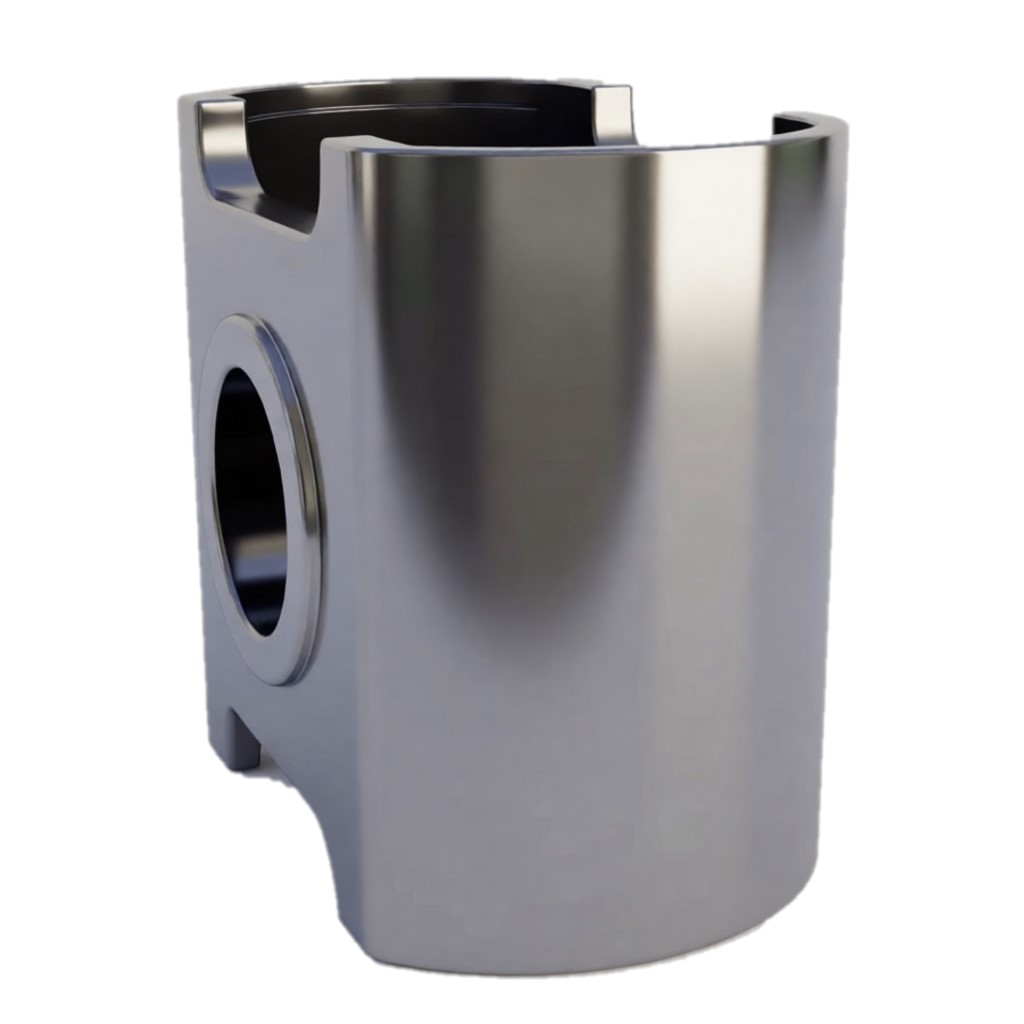

Крейцкопф 104М-3.1

Техническое назначение крейцкопфа 104М-3.1

Крейцкопф марки 104М-3.1 представляет собой базовый узел кривошипно-шатунной группы, применяемый в тяжелых поршневых компрессорных установках. Данная деталь служит жестким соединительным интерфейсом между поршневым штоком и шатуном. Ключевая инженерная функция компонента заключается в трансляции продольного усилия на шатун, который далее трансформирует это возвратно-поступательное движение во вращение коленчатого вала. При этом опорные двухсторонние ползуны крейцкопфа полностью принимают на себя перерезывающие боковые (нормальные) силы, перенаправляя их на направляющие станины (параллели). Такое перераспределение нагрузок исключает перекос поршня в цилиндре, предотвращает преждевременный износ стенок рабочих гильз и гарантирует высокую надежность агрегата при двустороннем рабочем цикле сжатия газов.

Применяемость и совместимость

Оригинальный крейцкопф модификации 104М-3.1 разработан для установки на тяжелые поршневые компрессорные установки. Деталь штатно применяется в следующих моделях оборудования:

• 2ВМ4-24/9 (а также модификация 2ВМ4-24/9С)
• 2ВМ4-12/65
• 2ВМ4-8/401

Узел рассчитан на эксплуатацию в компрессорах, сжимающих различные технологические среды: атмосферный воздух, азот, водород и другие промышленные газы.

Технические характеристики и особенности конструкции

Деталь изготавливается методом высокоточного литья из прочного серого или высокопрочного чугуна, устойчивого к длительным циклическим нагрузкам и истиранию.

• Материал корпуса: Литейный чугун высокой марки.
• Сопрягаемый узел: Комплектуется пальцем крейцкопфа чертежного номера 104М-3.1.0СБ (изготавливается из цементируемой стали марки 12ХН3А для максимальной поверхностной твердости).
• Тип сопряжения: Горизонтальная линия движения компрессора.
• Масса пальца в сборе: 2,36 кг.
• Система смазки: Узел работает в условиях принудительной подачи смазочных материалов по независимой схеме механизма движения, что исключает сухой контакт с направляющими (башмаками).

Преимущества оригинального крейцкопфа 104М-3.1

1. Снижение износа поршня. Благодаря жесткой фиксации со штоком, Кориолисовы и нормальные силы полностью переносятся на направляющие станины.
2. Высокая точность геометрии. Чистовая обработка рабочих поверхностей гарантирует минимальный зазор в ползунах и отсутствие перекосов штока при пиковых нагрузках.
3. Ресурсная прочность. Использование качественного чугунного сплава предотвращает появление усталостных трещин при непрерывном многосменном режиме работы.

Назначение детали при ремонте

Замена крейцкопфа 104М-3.1 требуется при естественном износе трущихся поверхностей, выработке посадочного места под палец или обнаружении микротрещин во время планового дефектования компрессора. Своевременная установка новой запчасти предотвращает заклинивание поршневой группы, поломку шатуна и дорогостоящий аварийный ремонт приводной части компрессорной станции.

Для проведения качественного технического обслуживания (ТО) или капитального ремонта компрессоров серии 2ВМ4 совместно с крейцкопфом 104М-3.1 рекомендуется приобретать следующие оригинальные запасные части:

• Палец крейцкопфа 104М-3.1.0СБ - прецизионный стальной элемент, служащий шарнирной осью для соединения ползуна с малой головкой шатуна.
• Гайка крейцкопфа 104М-12 - специализированный стопорный крепеж повышенного класса прочности для надежной фиксации штока поршня в корпусе ползуна.
• Вкладыши шатунные (номинальные и ремонтные размеры) - антифрикционные элементы для сопряжения пальца и шатуна, снижающие коэффициент трения.
• Шток поршня компрессора 2ВМ4 - линейный вал, передающий усилие от крейцкопфа непосредственно к поршню в цилиндре.
• Комплект прокладок и уплотнений станины - набор расходных материалов для герметизации люков блока и узлов системы принудительной смазки.
