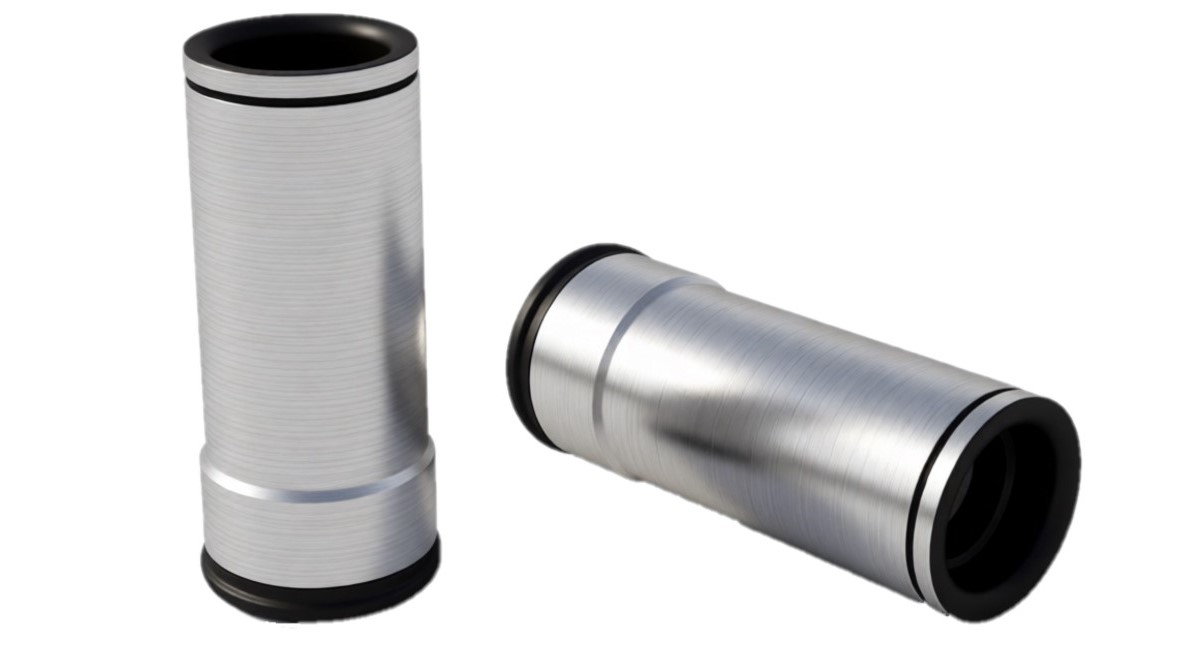

Палец крейцкопфа марки 104М-3.1.0СБ

Палец крейцкопфа 104М-3.1.0СБ в составе компрессора

Палец крейцкопфа марки 104М-3.1.0СБ является ответственным компонентом кривошипно-шатунного механизма (КШМ) промышленных поршневых компрессоров. Деталь выполняет функцию подвижного шарнирного соединения между малой головкой шатуна и корпусом крейцкопфа (ползуна). Конструктивно элемент обеспечивает передачу знакопеременных динамических усилий и трансформацию вращательного движения коленчатого вала в возвратно-поступательное движение поршневой группы.

Технические характеристики и геометрические параметры

Изделие спроектировано для эксплуатации в горизонтальной линии компрессорной установки и имеет ступенчатую цилиндрическую форму с технологическими проточками для оптимизации распределения смазочных материалов.

• Масса детали: 2,36 кг.
• Линейные размеры (длина): 178,0 мм / 194,0 мм.
• Ряд конструктивных диаметров: 55,0 мм; 58,0 мм; 60,0 мм; 62,6 мм; 65,0 мм.

Материальное исполнение

Специфика работы узла под воздействием высоких удельных давлений и контактного трения требует повышенной износостойкости поверхности при сохранении вязкости сердцевины.

• Базовый материал: высококачественная конструкционная легированная сталь марки Ст.12ХН3А (или ее технологические аналоги).
• Метод упрочнения: деталь в обязательном порядке подвергается химико-термической обработке — цементации с последующей закалкой и низким отпуском. Это обеспечивает твердость поверхностного слоя и защищает узел от преждевременного истирания.
• Среда взаимодействия: сталь химически инертна к рабочей среде компрессоров, что позволяет транспортировать широкий спектр рабочих тел: воздух, азот, водород, кислород и технологические газы.

Совместимость с компрессорным оборудованием

Чертежное обозначение 104М-3.1.0СБ разработано для унифицированных компрессорных баз производства ведущих машиностроительных заводов.

• Основная совместимость: поршневые компрессоры на базе 2ВМ4 (включая модификации 2ВМ4-24/9), а также газовые и специализированные модификации линеек 2ГМ4, 2СГМ4, 2СНМ4.

Сопутствующие детали и узлы сопряжения

При проведении регламентных ремонтных работ, капитального обслуживания КШМ или замены пальца 104М-3.1.0СБ, сопутствующими элементами под замену или дефектовку выступают:

• Корпус крейцкопфа (чертеж 104М-3-1) — основной узел крепления.
• Втулка малой головки шатуна — антифрикционный элемент, непосредственно сопрягаемый с телом пальца.
• Стопорные кольца (например, кольцо 4М-3-3) — фиксируют палец в бобышках крейцкопфа, предотвращая его осевое смещение.
• Элементы крепежа и фиксации — контргайки крейцкопфа и штока (включая 304М-3-8).
• Уплотнения и компоненты принудительной системы смазки — каналы подачи масла, необходимые для предотвращения масляного голодания в зоне контакта втулки и пальца.
