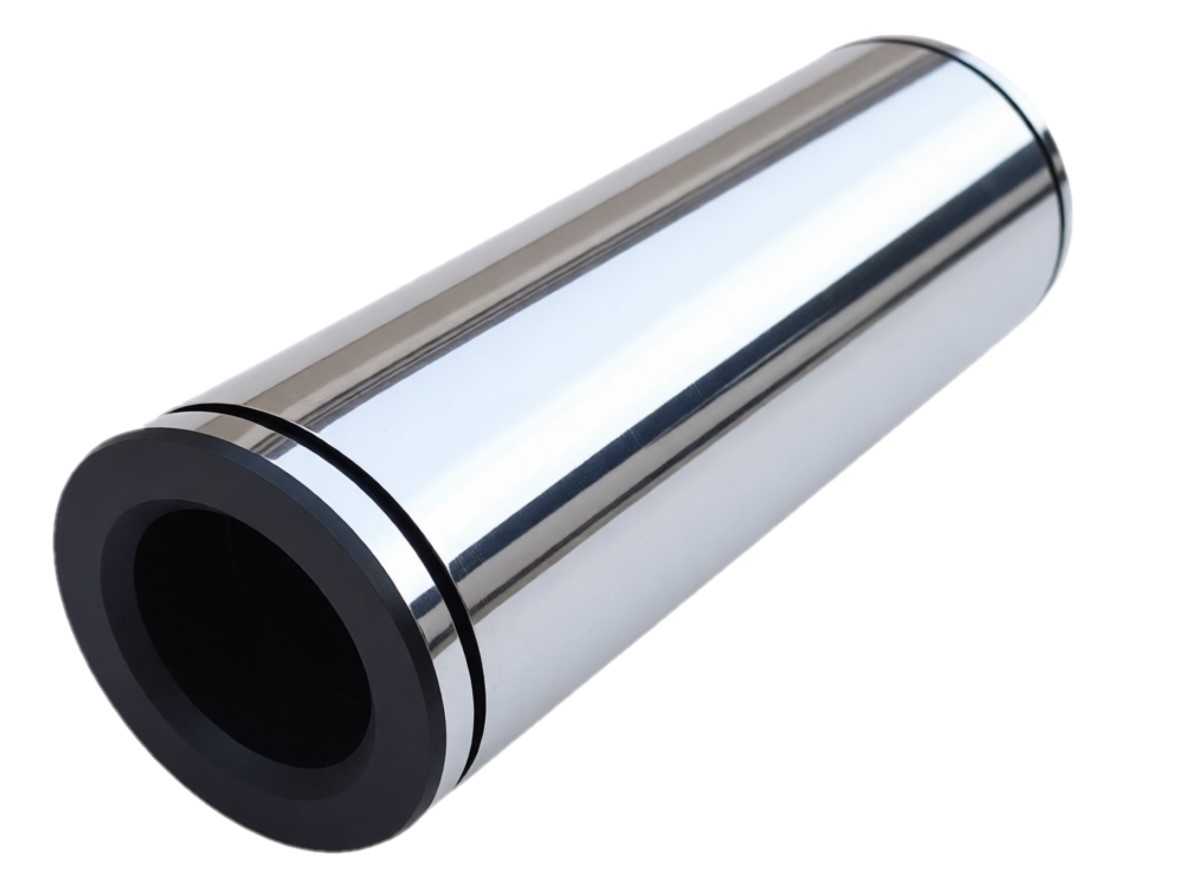

Палец крейцкопфа 304М-3.3 (1Н-304М-3.3-01)

Палец крейцкопфа 304М-3.3: технические характеристики и назначение

Палец крейцкопфа 304М-3.3 (1Н-304М-3.3-01) является критически важным силовым элементом кривошипно-шатунного механизма (КШМ) промышленных поршневых компрессоров. Данное металлоизделие выполняет функцию шарнирного сопряжения между крейцкопфом и головкой шатуна. Деталь отвечает за надежную передачу знакопеременных усилий в узле, обеспечивая подвижность соединения при совершении поршнем возвратно-поступательного движения.

Сфера применения и совместимость

Палец крейцкопфа 304М-3.3 разработан для интеграции в тяжелое компрессорное оборудование.

Основные эксплуатационные направления:

• Совместимость: Поршневые компрессоры серий 2ВМ4, 302ВП, а также другие модификации на базе оппозитных и прямоугольных баз М4.
• Рабочие среды: Технологические линии по сжатию воздуха, азота, аргона, водорода, гелия и попутного нефтяного газа (ПНГ).
• Конструктивное положение: Устанавливается в крейцкопфном узле компрессорных установок с горизонтальным расположением цилиндров.

Физико-механические свойства и геометрия
Высокие динамические и знакопеременные нагрузки требуют строгого соблюдения материаловедческих стандартов при производстве:

• Конструкционный материал и термообработка: Высококачественная легированная сталь. При использовании малоуглеродистых сталей (например, 20Х) применяется поверхностная цементация. При использовании среднеуглеродистых сталей (например, 40Х) выполняется объемная или поверхностная закалка (ТВЧ) с последующим низким отпуском.
• Твердость: Обеспечение твердости рабочей поверхности в пределах 50–56 HRC (или 56–62 HRC в зависимости от конкретных ТУ) для предотвращения преждевременного износа.
• Качество поверхности: Прецизионное шлифование и суперфиниширование (полирование) для минимизации коэффициента трения в паре со сменной бронзовой втулкой шатуна.
• Масса детали: Номинальный вес составляет 2,3 кг (может незначительно варьироваться в зависимости от нормативно-технической документации завода-изготовителя).

Конструктивные особенности и надежность

Палец крейцкопфа 304М-3.3 (в ряде спецификаций проходит по чертежу 1Н-304М-3.3-01) имеет сквозное осевое отверстие и радиальные каналы. Такая конструкция необходима для снижения инерционной массы детали и обеспечения протока смазочных материалов к трущимся поверхностям под давлением.

Признаки износа и необходимость замены
В процессе эксплуатации узел подвергается интенсивному механическому трению и высоким удельным нагрузкам. Замена элемента требуется при обнаружении следующих дефектов:

1. Выработка и нарушение цилиндрической геометрии (превышение допустимых лимитов по эллипсности и конусности).
2. Появление задиров, глубоких рисок, коррозионных раковин или следов выкрашивания (питтинга) на рабочей поверхности.
3. Увеличение радиального зазора в сопряжении «палец — втулка крейцкопфной головки шатуна» сверх регламентированных зазоров.

Использование оригинальных пальцев крейцкопфа гарантирует выработку межремонтного интервала оборудования, исключает аварийное повреждение узлов механизма движения и минимизирует риски внеплановой остановки компрессорной станции.
