Крейцкопф алюминиевый (ползун) 304М-3.1

Технические характеристики крейцкопфа 304М-3.1

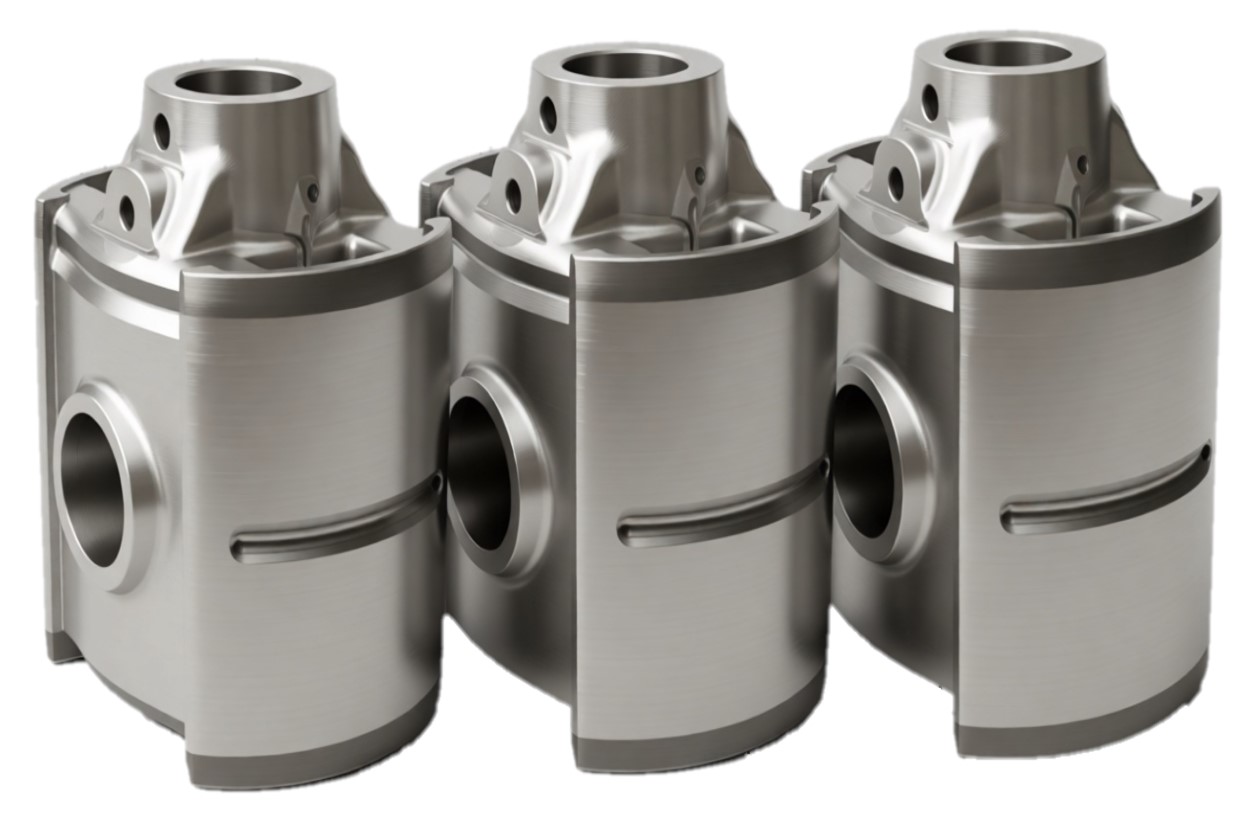

Крейцкопф алюминиевый (ползун) 304М-3.1 - это критически важный узел поршневого компрессора, выполняющий роль соединительного звена между шатуном и штоком поршня. Данная деталь разработана специально для эксплуатации в составе стационарных крейцкопфных компрессорных машин, выполненных на базе унифицированных баз 2ВМ4 и 2ГМ4 (включая модификации 2ВМ4-24/9, 2ВМ4-27/9, 2ГМ4-24/9 и другие популярные установки).

Основное функциональное назначение крейцкопфа (ползуна) 304М-3.1 заключается в восприятии нормальных (боковых) усилий, возникающих при преобразовании вращательного движения коленчатого вала в возвратно-поступательное движение поршня. Совершая прямолинейное движение по направляющим станины (суппорта) компрессора, крейцкопф полностью разгружает шток от радиальных нагрузок. Это предотвращает перекос поршневой группы, снижает износ уплотнений и гарантирует строгую соосность движения элементов цилиндропоршневой группы.

Конструктивной особенностью узла 304М-3.1 является применение высокопрочного алюминиевого сплава. Использование легкого металла позволило существенно снизить массу совершающих возвратно-поступательное движение деталей. В результате значительно уменьшаются силы инерции второго порядка, снижается общий уровень вибрации компрессорного агрегата, минимизируется динамическая нагрузка на коленчатый вал, подшипники и фундаментную плиту.

Алюминиевый сплав обладает отличной теплопроводностью, что способствует эффективному отводу тепла из зоны трения ползуна о направляющие станины. Для обеспечения надежного гидродинамического режима смазки на трущиеся поверхности крейцкопфа наносятся специальные канавки, распределяющие масло под давлением. Корпус детали оснащен прецизионными посадочными местами под крейцкопфный палец и резьбовое соединение со штоком, обеспечивающими жесткую фиксацию без люфтов.

Своевременная замена изношенного ползуна на новый заводской крейцкопф 304М-3.1 исключает риск заклинивания компрессора, предотвращает выработку направляющих станины и продлевает межремонтный интервал оборудования на базах 2ВМ4 и 2ГМ4. Для подбора точных сопутствующих позиций к крейцкопфу (ползуну) для компрессоров на базе 2ВМ4 и 2ГМ4 обычно рассматривают следующие детали:

• Палец крейцкопфа 304М-3.2 - связывает ползун с малой головкой шатуна, подвергается высоким знакопеременным нагрузкам.
• Гайка штока (контргайка) 304М-3.1-02 - фиксирует шток цилиндра в теле крейцкопфа.
• Вкладыши шатунные (номинал или ремонтные размеры) - для установки в большую головку шатуна на коленчатый вал.
