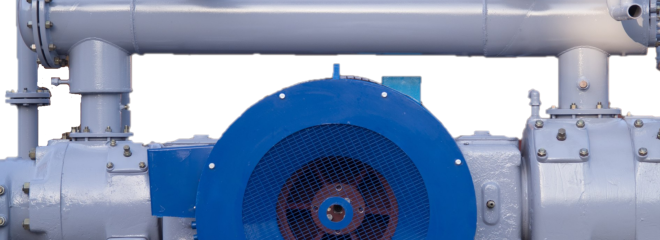

Компрессор 4ВМ2,5-15/151

Промышленный поршневой компрессор 4ВМ2,5-15/151: спецификация и условия поставки

Стационарный поршневой компрессор 4ВМ2,5-15/151 представляет собой пятиступенчатую крейцкопфную машину, смонтированную на W-образной станине. Оборудование разработано для сжатия атмосферного воздуха до сверхвысокого давления и непрерывного снабжения технологических линий, испытательных стендов и пневмосистем крупных промышленных объектов.

Технические параметры компрессора

• Рабочий газ - Атмосферный воздух
• Объемная производительность (по условиям всасывания) - 15 м³/мин
• Давление на входе - Атмосферное
• Давление на выходе (избыточное) - 151 кгс/см² (15,1 МПа)
• Количество ступеней сжатия - 5
• Номинальная мощность на валу - 160 кВт
• Тип приводного агрегата - Синхронный или асинхронный электродвигатель
• Расход воды на охлаждение - До 11 м³/ч
• Габаритные размеры установки (Д × Ш × В) - 3150 × 2400 × 2100 мм
• Масса агрегата в базовом сборе - 5350 кг

Конструктивные особенности

Архитектурные решения компрессора 4ВМ2,5-15/151 рассчитаны на круглосуточную эксплуатацию в условиях непрерывного производственного цикла:

• W-образная база: пятиступенчатая схема, реализованная на четырехрядной станине, обеспечивает оптимальное уравновешивание сил инерции движущихся масс, минимизируя динамические воздействия на фундаментную плиту.
• Раздельная система смазки: узлы механизма движения (подшипники коленчатого вала, крейцкопфы) смазываются циркуляционным способом под давлением от шестеренного насоса. Цилиндры и сальниковые уплотнения получают дозированное компрессорное масло от многоплунжерного лубрикатора.
• Термодинамическая схема: эффективное межступенчатое охлаждение сжатого воздуха снижает температурные нагрузки на клапанные узлы последующих ступеней и предотвращает деструкцию смазочных материалов.
• Газораспределение: применение прямоточных и дисковых клапанов с оптимизированным гидродинамическим сопротивлением увеличивает общий объемный КПД машины.

Условия эксплуатации и требования к среде

• Место установки: закрытые машинные залы с регулируемым температурным режимом и принудительной вентиляцией (климатическое исполнение УХЛ4 по ГОСТ 15150-69).
• Рабочая температура: в пределах от +5°C до +40°C.
• Допустимая влажность: не более 80% при температуре воздуха +25°C.
• Качество всасываемого воздуха: запыленность среды на входе не должна превышать 10 мг/м³. Присутствие паров кислот, щелочей, а также взрывоопасных газов в рабочей зоне строго запрещено.

Базовая комплектация компрессора

Стандартный комплект поставки включает в себя следующие узлы и агрегаты:

1. Компрессорный блок на жесткой раме-основании.
2. Приводной электродвигатель со стыковочными элементами валов.
3. Газоохладители промежуточных ступеней и концевой радиатор.
4. Влагомаслоотделители со сливными устройствами.
5. Комплект обвязочных межступенчатых трубопроводов.
6. Шкаф управления, автоматизации и защиты (ШСУ).
7. Анкерный и монтажный крепеж.
8. Полный пакет технической и разрешительной документации.

Сопутствующие товары и оригинальные запасные части

Для проведения регламентных сервисных работ завода-изготовителя всегда доступны оригинальные запасные части и комплектующие компрессорной установки 4ВМ2,5-15/151:

• Цилиндропоршневая группа: поршни всех ступеней, поршневые и маслосъемные кольца, цилиндры в сборе.
• Элементы уплотнения: высокодавленческие сальниковые набивки, прокладки.
• Узлы газораспределения: клапанные пластины, пружины, седла клапанов.
• Расходные материалы: фильтроэлементы воздушных линий и масляной системы.

Логистической службой предприятия отгружается и выполняется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России.

Монтажные и пусконаладочные работы

Ввод компрессорного оборудования высокого давления в промышленную эксплуатацию выполняется шеф-инженерами завода. Перечень регламентных мероприятий:

• Ревизия геометрических параметров фундамента и выверка соосности пар «вал-муфта-вал».
• Интеграция агрегата в заводские сети согласно Техническому заданию (вода, электрика, автоматика).
• Гидравлические испытания контуров охлаждения и проверка герметичности масляной магистрали.
• Холодная обкатка оборудования без нагрузки, последующий запуск под давлением.
• Калибровка датчиков КИПиА, отладка алгоритмов аварийного останова в ШСУ.
• Обучение дежурного технического персонала правилам безопасного обслуживания.

Преимущества покупки компрессора

• Высокая ремонтопригодность: блочная конструкция цилиндров позволяет проводить замену поршневых колец или ремонт клапанов конкретной ступени без разборки смежных узлов.
• Доступность компонентов: глубокая унификация деталей с компрессорными базами ВМ снижает затраты на содержание складского запаса запчастей.
• Адаптивная система управления: современный щит автоматики контролирует более 15 параметров работы машины в реальном времени, предотвращая нештатные режимы.
• Прямые гарантийные обязательства: на компрессор и пусконаладочные работы предоставляется единая официальная заводская гарантия.

Как купить компрессор

Итоговая цена компрессора 4ВМ2,5-15/151 рассчитывается индивидуально и зависит от глубины автоматизации (микропроцессорный контроллер или релейная схема), взрывозащищенного исполнения электродвигателя и состава вспомогательного оборудования фильтрации.

Для согласования технических условий и получения коммерческого предложения:

1. Направьте официальный запрос с техническими требованиями на e-mail отдела продаж.
2. Приложите заполненный опросный лист с указанием параметров питающей сети и типа охлаждения.
3. Инженер проекта свяжется с вами в течение рабочего дня для уточнения деталей спецификации.
