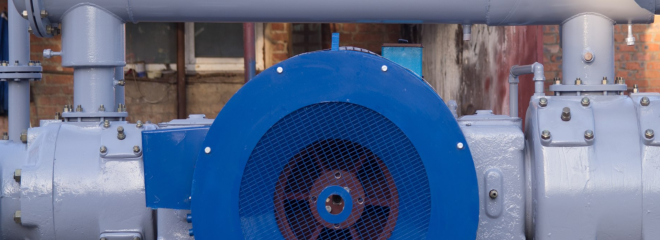

Компрессор 4ВМ2,5-14/71

Промышленный компрессор 4ВМ2,5-14/71

Поршневой компрессор стационарного типа 4ВМ2,5-14/71 предназначен для нагнетания и подачи сжатого воздуха в цеховые пневматические магистрали. Оборудование применяется на объектах тяжелой промышленности, в металлургии, горно-обогатительных комбинатах и химических комбинатах для обеспечения работоспособности пневмоприводов, технологических линий и карьерного инструмента.

Технические параметры

• Объемная производительность (по условиям всаса): 14 м³/мин
• Давление нагнетания (избыточное): 71 кгс/см² (7,1 МПа)
• Начальное состояние среды: атмосферное
• Приводной механизм: асинхронный/синхронный электродвигатель на 380 В
• Номинальная мощность электромотора: 200 кВт
• Обороты коленчатого вала: 750 об/мин
• Система теплообмена: водяная (требуемый проток до 20 м³/ч)
• Масса оборудования в сборе: 5400 кг

Конструктивные особенности

Компрессор 4ВМ2,5-14/71 спроектирован на базе четырехцилиндровой оппозитной двухступенчатой базы М2,5. Встречно-направленное движение поршней обеспечивает взаимное уравновешивание сил инерции. Это конструктивное решение минимизирует знакопеременные динамические воздействия, передаваемые на грунт через раму.

• Принудительное смазывание: Реализована раздельная подача смазочных материалов. Механизм движения коленвала снабжается маслом от шестеренчатого насоса под давлением. Стенки цилиндров и уплотнительные сальники смазываются принудительно распределенным методом с помощью механического многоплунжерного лубрикатора.
• Ступенчатое охлаждение: В контур включены промежуточные трубчатые газоохладители и концевой теплообменник. Они снижают температуру сжатого воздуха между ступенями и на выходе, одновременно отделяя выпадающую влагу.
• Газораспределение: На цилиндрах установлены самодействующие полосовые клапаны серии ПИК. Их конструкция оптимизирована для снижения аэродинамического сопротивления в циклах впуска и выпуска.

Условия эксплуатации и требования к среде

• Всасываемый воздух: Очищенный от капельной влаги, без присутствия химически агрессивных паров. Допустимый уровень запыленности — не более 10 мг/м³.
• Размещение: Машинные залы с регулируемым климатом (исполнение УХЛ4). Рабочий температурный диапазон в помещении — от +5 °C до +40 °C.
• Параметры охлаждающей воды: Максимальная жесткость — 7 мг-экв/л, предел по содержанию взвешенных фракций — 25 мг/л.

Базовая комплектация

В стандартную заводскую спецификацию входят:

1. Компрессорный блок в сборе с навесным плунжерным насосом смазки.
2. Низковольтный электродвигатель 380 В со сборочными элементами полумуфт.
3. Комплект межступенчатых и концевых трубчатых теплообменников.
4. Силовой шкаф автоматики управления и защиты (ШУК).
5. Межступенчатая обвязка (трубопроводы, датчики, запорная арматура).
6. Комплект фундаментных анкеров и регулировочных пластин.
7. Пакет сопроводительной эксплуатационно-технической документации.

Запасные части и сопутствующие товары

Для проведения регламентных сервисных работ на производственном складе всегда доступны оригинальные запасные части и комплектующие компрессорной установки 4ВМ2,5-14/71:

• Чугунные поршневые кольца, маслосъемные и многокомпонентные сальниковые уплотнения.
• Пластины, пружины, седла и розетки для клапанов ПИК.
• Шатунные и крейцкопфные вкладыши под номинальные и ремонтные размеры вала.
• Запасные цилиндры, поршни, пальцы и ползуны крейцкопфов.
• Плунжерные блоки лубрикаторов и детали приводного механизма станции смазки.

В качестве сопутствующих товаров поставляются вертикальные воздушные ресиверы, магистральные циклонные сепараторы и осушители воздуха рефрижераторного или адсорбционного типа.

Эксплуатационные преимущества

• Увеличенный ресурс поршневой группы: Непрерывное дозирование масла лубрикатором снижает износ стенок цилиндров.
• Упрощенный монтаж: Оппозитное устройство базы уменьшает требуемую кубатуру бетонного заливного основания.
• Ремонтопригодность: Высокая унификация деталей серии М2,5 позволяет оперативно заменять компоненты без полной разборки агрегата.

Монтажные и пусконаладочные работы

Ввод установки в эксплуатацию инженерами завода-изготовителя обеспечивает сохранение полных гарантийных обязательств. Процедура включает в себя:

• Шеф-монтаж (приемку фундамента, выверку соосности валов электромотора и компрессора).
• Подключение цеховых коммуникаций, калибровку контрольно-измерительных приборов и аварийных датчиков.
• Комплексное тестовое испытание оборудования под рабочей нагрузкой в течение 72 часов.

Порядок приобретения

Финальная цена компрессора 4ВМ2,5-14/71 рассчитывается индивидуально. Она зависит от выбранной модификации шкафа автоматики и состава периферийного оборудования. Предусмотрена поэтапная форма оплаты (авансовый платеж, оплата по факту готовности к отгрузке, финальный расчет после завершения ПНР).

Заводом скоординирована логистическая система, через которую реализуется оперативная доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России непосредственно до склада или цеха заказчика.
