Компрессор 2ВМ2,5-14/101

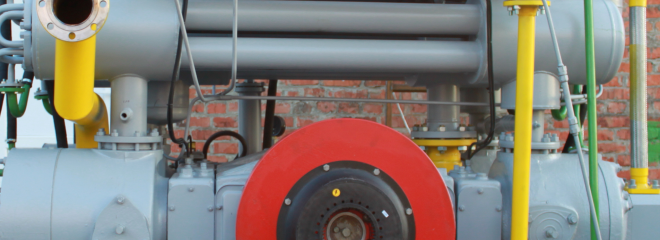

Промышленный поршневой компрессор 2ВМ2,5-14/101

Стационарный поршневой компрессор 2ВМ2,5-14/101 предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы промышленных предприятий. Установка применяется в металлургической, горнодобывающей, химической, строительной и машиностроительной отраслях для обеспечения работы пневмоприводов, технологических линий и исполнительных механизмов.

Технические параметры

• Производительность (по условиям всасывания): 14 м³/мин
• Начальное давление: атмосферное
• Конечное избыточное давление: 100 кгс/см² (10 МПа)
• Потребляемая мощность (на валу): не более 132 кВт
• Тип приводного электродвигателя: асинхронный / синхронный трехфазный
• Частота вращения коленчатого вала: 750 об/мин
• Расход охлаждающей воды (без концевого холодильника): до 120 л/мин
• Габаритные размеры установки (ДхШхВ): 2450 х 1800 х 1950 мм
• Масса компрессора (в базовой комплектации, без смазочных материалов): 4350 кг

Конструктивные особенности

Оборудование выполнено на базе унифицированной крейцкопфной прямоугольной базы 2ВМ2,5. Оппозитное расположение цилиндров позволяет взаимно уравновешивать силы инерции движущихся масс, что снижает динамические нагрузки на фундамент.

• Станина: Литая чугунная конструкция коробчатого типа с ребрами жесткости. На верхней части предусмотрены люки для осмотра и регулировки узлов движения.
• Цилиндропоршневая группа: Сжатие воздуха осуществляется в несколько ступеней. Цилиндры оснащены износостойкими гильзами. Поршни снабжены уплотнительными и маслосъемными кольцами, оптимизирующими герметичность рабочей камеры.
• Клапанная система: Установлены автоматические полосовые или кольцевые клапаны, обеспечивающие минимальное газодинамическое сопротивление при всасывании и нагнетании.
• Система смазки: Двухконтурная. Циркуляционная система низкого давления (от шестеренного насоса) подает масло к механизму базы (крейцкопфы, шатунные подшипники). Смазка цилиндров и сальниковых уплотнений выполняется под высоким давлением с помощью многоплунжерного лубрикатора.
• Система охлаждения: Жидкостная, с замкнутым или открытым контуром. Проточная вода циркулирует через рубашки цилиндров и межступенчатые теплообменники, снижая температуру сжимаемого газа и защищая узлы от перегрева.

Условия эксплуатации и требования к среде

• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 (эксплуатация в закрытых отапливаемых помещениях с температурой воздуха от +5 °C до +40 °C).
• Требования к фундаменту: Установка монтируется на стационарный бетонный фундамент, выполненный по строительным чертежам завода-изготовителя.
• Характеристики всасываемого воздуха: Запыленность не более 10 мг/м³, отсутствие капельной влаги, паров кислот, щелочей и взрывоопасных газов. Перед всасывающим патрубком обязательна установка фильтра грубой и тонкой очистки.

Базовая комплектация компрессора

1. Компрессорный блок в сборе (станина, вал, шатунно-крейцкопфный механизм, цилиндры).
2. Приводной электродвигатель со шкивом или муфтой соединения.
3. Межступенчатые и концевой газоохладители (теплообменные аппараты).
4. Система влагомаслоотделения с продувочными клапанами.
5. Трубопроводная обвязка в пределах установки.
6. Станция смазочная (лубрикатор) и шестеренный масляный насос.
7. Шкаф автоматики, датчики давления, температуры и система аварийной защиты.
8. Комплект монтажных анкерных болтов.
9. Технический паспорт, инструкция по эксплуатации, ведомость ЗИП.

Сопутствующие товары, оригинальные запасные части и комплектующие

Для поддержания регламентированной производительности и проведения планово-предупредительных ремонтов (ТО-1, ТО-2, КР) на складе всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 2ВМ2,5-14/101:

• Цилиндры ступеней, поршни, поршневые и маслосъемные кольца.
• Крейцкопфы, пальцы крейцкопфа, шатуны, вкладыши шатунных подшипников (номинальных и ремонтных размеров).
• Пластины клапанов, седла, пружины, клапаны в сборе (всасывающие и нагнетательные).
• Элементы уплотнений: сальники цилиндров, манжеты, термостойкие прокладки.
• Фильтроэлементы воздушные и масляные.
• Лубрикаторы и масляные насосы.

Из сопутствующего оборудования доступны к заказу: магистральные фильтры очистки сжатого воздуха, воздушные ресиверы высокого давления (объемом от 1 до 5 м³), осушители воздуха рефрижераторного или адсорбционного типа.

Преимущества приобретения оборудования

• Ремонтопригодность: Свободный доступ к узлам трения и клапанным коробкам сокращает время простоя предприятия при проведении ТО.
• Долговечность компонентов: Использование литого чугуна для базовых деталей обеспечивает жесткость конструкции и стойкость к усталостным деформациям.
• Энергетическая эффективность: Оппозитная схема минимизирует внутренние потери на трение по сравнению с вертикальными или V-образными аналогами той же мощности.
• Полное соответствие стандартам: Оборудование сертифицировано, соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и поставляется с полным пакетом разрешительной документации.

Монтажные и пусконаладочные работы

Завод-изготовитель выполняет полный цикл шеф-монтажных и пусконаладочных работ силами собственных выездных инженерных бригад. Комплекс услуг включает:

• Проверку геометрии и соосности установленного на фундамент оборудования.
• Подключение внешней трубной обвязки, контуров охлаждения и смазки.
• Интеграцию шкафа автоматического управления в общую электросеть предприятия.
• Проведение индивидуальных испытаний на холостом ходу и под нагрузкой в течение регламентированного времени.
• Настройку параметров срабатывания аварийной защиты.
• Инструктаж обслуживающего персонала заказчика.

Как купить компрессор

Итоговая цена компрессора 2ВМ2,5-14/101 формируется на основании технического задания и зависит от выбранного типа электродвигателя (синхронный/асинхронный), степени автоматизации шкафа управления и состава сопутствующего оборудования.

Для получения коммерческого предложения:

1. Направьте техническое задание или заполненный опросный лист на электронный адрес отдела сбыта.
2. Согласуйте с инженером технические нюансы комплектации.
3. Получите договор поставки с фиксацией сроков изготовления и графиком платежей.

Логистическая служба предприятия организует отгрузку готовой продукции. Осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России, а также в страны ЕАЭС с соблюдением правил транспортировки тяжеловесного и крупногабаритного промышленного оборудования.
