Компрессор 4ВМ2,5-28/9

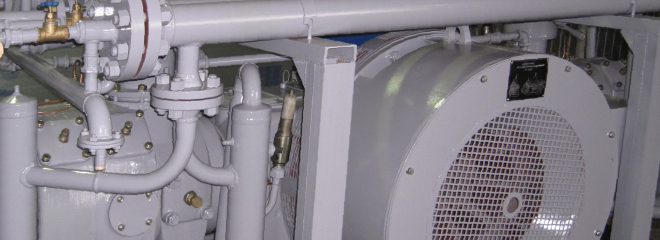

Промышленный воздушный компрессор 4ВМ2,5-28/9

Стационарный поршневой компрессор 4ВМ2,5-28/9 предназначен для выработки и подачи сжатого воздуха в технологические линии крупных предприятий металлургической, горнодобывающей, химической и строительной отраслей. Установка относится к классу стационарных, горизонтальных, крейцкопфных машин с двухступенчатым сжатием.

Технические параметры оборудования

• Производительность (по условиям всасывания): 28 м³/мин
• Конечное избыточное давление: 0,9 МПа (9 кгс/см²)
• Начальное давление: атмосферное
• Потребляемая мощность (на валу): до 160 кВт
• Тип привода: синхронный встроенный электродвигатель АОК-2-13-31-12УХЛ4
• Частота вращения коленчатого вала: 500 об/мин
• Расход охлаждающей воды (без концевого холодильника): не более 135 л/мин
• Габаритные размеры установки: 3230 × 2100 × 1700 мм
• Масса компрессора (в базовой комплектации без смазочных материалов): 5650 кг

Конструктивные особенности

Архитектура компрессор модели 4ВМ2,5-28/9 базируется на оппозитной четырехцилиндровой схеме базы М2,5. Такое конструктивное решение обеспечивает взаимное уравновешивание сил инерции движущихся масс, что снижает динамические нагрузки на фундамент и увеличивает межремонтный интервал.

• Станина: литая, коробчатого сечения с внутренними ребрами жесткости, выполняющая функцию картера для смазочного масла.
• Цилиндры: литые детали со сменными втулками (гильзами), оборудованные водяными рубашками для отвода тепла в процессе сжатия.
• Механизм движения: коленчатый вал из кованой стали, стальные шатуны и крейцкопфы с механически обработанными баббитовыми поверхностями.
• Система смазки: комбинированная. Циркуляционная под давлением (от шестеренчатого насоса) применяется для узлов базы (подшипники, крейцкопфы). Лубрикаторная под высоким давлением — для дозированной подачи масла в цилиндры и сальниковые уплотнения.

Условия эксплуатации и требования к среде

Оборудование рассчитано на непрерывный режим работы (S1) в закрытых отапливаемых или вентилируемых компрессорных станциях.

• Рабочая среда: атмосферный воздух без содержания капельной влаги, агрессивных газов и горючих примесей.
• Запыленность воздуха: содержание твердых частиц на входе в фильтр не должно превышать 10 мг/м³.
• Температурный диапазон: эксплуатация при температуре окружающей среды от +5 °C до +40 °C.
• Система охлаждения: водяная, открытого или замкнутого типа с принудительной циркуляцией. Температура поступающей воды — не выше +25 °C.

Базовая комплектация установки

При заказе стандартного исполнения в комплект поставки входят:

1. Оппозитная компрессорная база с цилиндрами первой и второй ступеней.
2. Встроенный синхронный электродвигатель с аппаратурой возбуждения.
3. Межступенчатый и концевой газоохладители (влагоотделители).
4. Трубопроводная обвязка в пределах агрегата с предохранительными клапанами на каждой ступени.
5. Автоматическая лубрикаторная станция смазки цилиндров.
6. Комплект фундаментных болтов и анкерных плит.
7. Шкаф автоматики, контроля и защиты (микропроцессорная система управления).
8. Комплект эксплуатационной и технической документации (паспорт, инструкции по монтажу и ТО).

Запасные части и комплектующие компрессорной установки 4ВМ2,5-28/9

Для поддержания паспортных характеристик и проведения плановых регламентных работ (ТО-1, ТО-2, текущих и капитальных ремонтов) поставляются оригинальные запасные части и комплектующие компрессорной установки 4ВМ2,5-28/9:

• Клапаны ПИК (прямоточные индивидуальные круглые) всасывающие и нагнетательные;
• Поршневые кольца (уплотнительные и маслосъемные) стандартных и ремонтных размеров;
• Элементы сальниковых уплотнений штока (металлические и фторопластовые манжеты);
• Поршни первой и второй ступеней в сборе со штоками;
• Вкладыши шатунных и коренных подшипников базы М2,5;
• Сменные фильтрующие элементы для воздушных фильтров и масляной системы.

Преимущества эксплуатации компрессора

• Ремонтопригодность: 100% узлов и деталей подлежат замене в условиях компрессорного цеха без применения нестандартного инструмента.
• Низкая удельная стоимость сжатого воздуха: достигается за счет прямого привода от синхронного двигателя и оптимизированной геометрии клапанов ПИК.
• Жесткость конструкции: оппозитная компоновка снижает вибрационные нагрузки, минимизируя износ подшипников сопряженного оборудования.
• Автоматизация: система управления отслеживает давление, температуру по ступеням, проток охлаждающей воды и давление масла, обеспечивая аварийный останов при выходе параметров за технологические границы.

Шеф-монтаж и пусконаладочные работы

Ввод оборудования в эксплуатацию осуществляется профильными инженерами завода-изготовителя. Комплекс работ включает:

• Ревизию фундамента и проверку точности установки рамы;
• Центровку вала компрессора с ротором электродвигателя;
• Проверку монтажа межступенчатых коммуникаций и систем охлаждения;
• Подключение и настройку шкафа автоматизации и датчиков безопасности;
• Испытания на холостом ходу и под нагрузкой в течение регламентированных технологических часов;
• Инструктаж обслуживающего персонала предприятия.

Как купить компрессор 4ВМ2,5-28/9

Поставка оборудования осуществляется по прямому договору. Чтобы узнать актуальные сроки производства, согласовать техническое задание (ТЗ) на комплектацию и определить, какая будет итоговая цена компрессора 4ВМ2,5-28/9 с учетом индивидуальных требований автоматизации, направьте официальный запрос на электронную почту отдела сбыта или свяжитесь со специалистами по телефону.

Заводом организована прямая доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России.
