Компрессор 4ВМ2,5-14/40

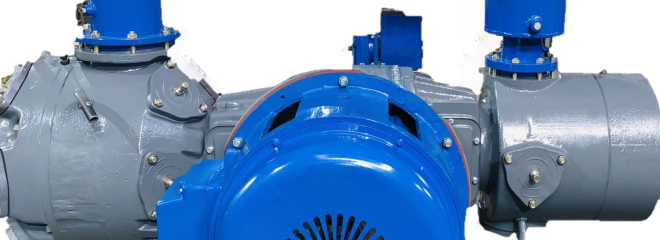

Стационарный поршневой компрессор 4ВМ2,5-14/40

Промышленный компрессор 4ВМ2,5-14/40 представляет собой стационарную горизонтальную крейцкопфную машину с оппозитным расположением поршней. Агрегат разработан на базе четырехрядной станины М2,5 и предназначен для двухступенчатого сжатия воздуха под избыточным давлением 4,0 МПа (40 кгс/см²).

Технические параметры

• Конструктивное исполнение: поршневой, крейцкопфный, оппозитный, 4 ряда / 2 ступени.
• Производительность: 14 м³/мин (0,233 м³/с) по условиям всасывания.
• Давление (начальное / конечное): атмосферное / 40 кгс/см².
• Привод / Мощность: прямой соосный / электродвигатель 132 кВт (БСДК или АДО / А4).
• Параметры вала / Масса: 750 об/мин / 4850 кг (без заливки масла).
• Охлаждение: водяное, расход оборотной воды до 11 м³/ч.

Конструктивные особенности

• Оппозитная схема: Встречное движение поршней балансирует силы инерции первого порядка. Возникающий из-за смещения осей цилиндров момент воспринимается жесткой чугунной станиной коробчатого типа.
• Автономные цилиндры: Все 4 цилиндра (два — I ступени, два — II ступени) выполнены съемными со своими водяными рубашками, что исключает температурные деформации блока.
• Клапаны и Сальники: Распределение газа идет через прямоточные клапаны ПИК без механических пружин. Уплотнение обеспечивают сальники с металлическими дроссельными элементами.
• Раздельная смазка: База смазывается циркуляционным методом под давлением 0,15–0,40 МПа шестеренчатым насосом. Цилиндры и сальники снабжаются маслом принудительно через многоплунжерный лубрикатор.

Условия эксплуатации и среда

• Климат: Закрытые станции (исполнение УХЛ4 по ГОСТ 15150-69), режим от +5 °C до +40 °C.
• Всасываемый воздух: Запыленность не более 10 мг/м³ без коррозионных и взрывоопасных примесей.
• Охлаждающая вода: Жесткость до 5 мг-экв/л, фильтрация от частиц крупнее 0,1 мм.

Базовая комплектация

1. Блок компрессорный (рама М2,5, вал, крейцкопфы, шатуны, поршни, цилиндры обоих ступеней).
2. Электродвигатель 132 кВт.
3. Газоохладители (промежуточный и концевой), межступенчатые влагоотделители с дренажем.
4. Трубопроводная обвязка в пределах рамы с предохранительными клапанами.
5. Шкаф автоматического управления на базе контроллера и комплект датчиков КИПиА.
6. Монтажный комплект (анкера, прокладки) и комплект эксплуатационной документации.

Сопутствующие товары и запасные части

Для проведения регламентного ТО на складе всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 4ВМ2,5-14/40:

• Цилиндры, поршни, уплотнительные и маслосъемные кольца, поршневые пальцы, штоки;
• Шатунные вкладыши (номинал/ремонт), пальцы крейцкопфа;
• Клапаны ПИК, всасывающие и нагнетательные пластины;
• Сальниковые уплотнения штоков, фторопластовые манжеты.

Дополнительно поставляются вертикальные воздушные ресиверы объемом 2–10 м³ (на 4,0 МПа), магистральные фильтры и осушители воздуха.

Преимущества покупки

• Ремонтопригодность: Подетальная унификация узлов движения с машинами серии ВМ ускоряет подбор ЗИП.
• Энергоэффективность: Двухступенчатый цикл с промежуточным охлаждением снижает удельные энергозатраты.
• Снижение затрат на монтаж: Оппозитная схема минимизирует динамические нагрузки на фундамент.

Шеф-монтаж и пусконаладка

Выездная инженерная служба завода-изготовителя осуществляет:

• Экспертизу геометрических параметров фундамента и приемку анкерных колодцев;
• Выверку соосности валов компрессора и приводного двигателя с точностью до 0,02 мм;
• Контроль линейных зазоров «вредного пространства» цилиндров;
• Обкатку на холостом ходу и 72-часовые комплексные испытания под номинальной нагрузкой.

Как купить компрессор

Финальная цена компрессора 4ВМ2,5-14/40 рассчитывается индивидуально по опросным листам и зависит от типа двигателя (стандарт/взрывозащита), степени автоматизации шкафа управления и состава вспомогательного оборудования.

После утверждения ТЗ выполняется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России.
