Компрессор 2ВМ4-48/3С

Техническое описание компрессора 2ВМ4-48/3С

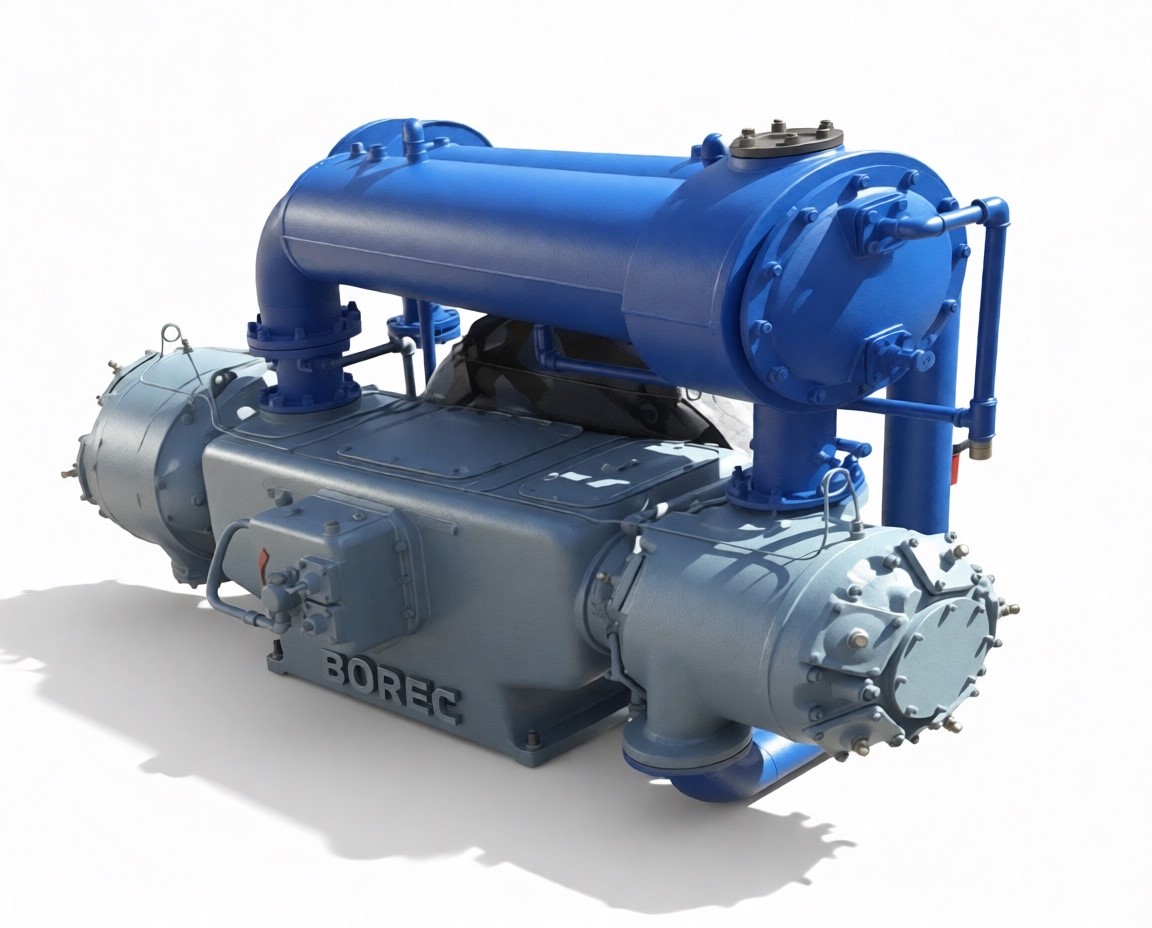

Стационарный безмасляный компрессор 2ВМ4-48/3С представляет собой горизонтальную поршневую крейцкопфную машину оппозитного типа. Исполнение «С» обеспечивает сухое сжатие: цилиндры функционируют без подачи смазки, что полностью исключает попадание масла в нагнетаемый воздух.

Компрессор модели 2ВМ4-48/3С применяется на объектах с жесткими требованиями к чистоте газа: в химическом синтезе, пищевом и фармацевтическом производстве.

Технические параметры

• Рабочая среда - Воздух атмосферный
• Производительность - 48 м³/мин
• Избыточное конечное давление - 0,3 МПа (3,0 кгс/см²)
• Ступени сжатия - 1
• Электродвигатель - Двухскоростной асинхронный А2К85/24-8/16 УХЛ4
• Мощность (1-я / 2-й скорость) - 160 / 75 кВт
• Частота вращения вала - 740 / 370 об/мин
• Охлаждение - Водяное (расход до 1,44 м³/ч)
• Габариты (Д × Ш × В) - 3820 × 1485 × 1350 мм
• Масса установки - 4480 кг

Конструктивные особенности

• База М4: Оппозитное расположение поршней взаимно компенсирует силы инерции, снижая вибрационные нагрузки на фундамент плиты.
• Сухое сжатие: Применение колец из фторопластового композита Ф4К20 исключает задиры в цилиндрах без использования масла.
• Раздельная смазка: Механизм движения смазывается под давлением от шестеренчатого насоса, а зона сжатия полностью изолирована.
• Бесмуфтовый привод: Ротор двигателя посажен напрямую на коленчатый вал, устраняя упругую муфту и проблемы центровки.

Условия эксплуатации и среды

Установка предназначена для непрерывной работы в помещениях категории УХЛ4 при температуре от +5 °C до +40 °C. Запыленность воздуха на входе — не более 10 мг/м³. Жесткость охлаждающей воды — до 7 мг-экв/л.

Комплектация и запасные части

В базовую поставку входят: компрессорный блок, двигатель, концевой газоохладитель, влагоотделитель, фильтр всасывания, система автоматизации (ШУК) и анкерный крепеж.

Для обслуживания техники на складе завода всегда доступны оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-48/3С:

• Кольца уплотнительные и направляющие (Ф4К20).
• Сальники штока сухого сжатия.
• Клапаны кольцевые всасывающие/нагнетательные типа КК.
• Шатунные вкладыши, поршни, штоки и крейцкопфы.

В качестве сопутствующих товаров доступны ресиверы объемом 10–20 м³ и адсорбционные осушители воздуха.

Преимущества и сервис

• Регулирование мощности: Изменение скорости вращения вала экономит электроэнергию при переходе на 50% производительности.
• Ресурс: Наработка до ТО составляет 5 000 часов, назначенный ресурс до капремонта — не менее 40 000 часов.
• ПНР: Заводской сервисный центр выполняет шеф-монтаж, проверку соосности валов, подключение автоматики и обкатку под нагрузкой.

Как заказать

Финальная цена компрессора 2ВМ4-48/3С зависит от комплектации (тип ШУК, исполнение укрытия). Для заказа отправьте опросный лист в департамент продаж.

После приемо-сдаточных испытаний осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России с предоставлением паспортов сосудов под давлением и сертификатов ТР ТС.
