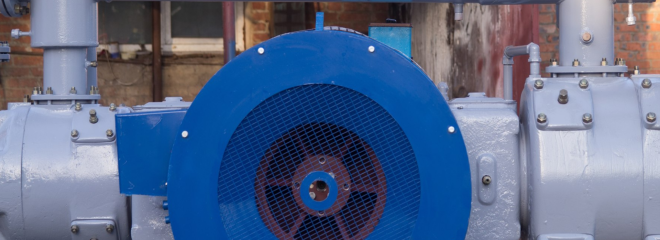

Компрессор 2ВМ4-27/9С

Компрессор 2ВМ4-27/9С: промышленный безмасляный агрегат оппозитного типа

Поршневой воздушный компрессор 2ВМ4-27/9С разработан для генерации и подачи технологического воздуха, полностью очищенного от присутствия смазочных материалов. Конструктивное исполнение модификации «С» предусматривает сухой принцип сжатия газа в рабочих полостях. Полная герметизация масляной ванны станины от технологических камер реализована через промежуточные дистанционные фонари, укомплектованные маслослизывающими устройствами и газовыми сальниками специальной архитектуры. За счет использования в поршневых группах антифрикционных колец на базе композита Ф4К20 минимизируются затраты на приобретение и регламентное обслуживание магистральных систем фильтрации.

Компрессор 2ВМ4-27/9С применяется на крупных производственных площадках химического, металлургического, нефтехимического и криогенного секторов. Мощность машины позволяет закрывать базовые потребности цеховых пневмосетей и контуров КИПиА, критичных к чистоте воздушного потока. В случаях, когда производству требуются локальные резервные мощности с меньшим расходом, специалисты по закупкам также предпочитают купить компрессор марки 2ВМ4-27/9С, формируя комплексную пневмосистему предприятия.

Технические параметры

• Объемная производительность установки (всасывание): 27,0 м³/мин (с возможностью перевода на 13,5 м³/мин)
• Конечное избыточное давление: 0,9 МПа (9,0 кгс/см²)
• Начальное давление среды: атмосферное
• Номинальная потребляемая мощность: 160 кВт (при сниженной частоте — 75 кВт)
• Конструкция силового привода: двухскоростной синхронный фланцевый электродвигатель типа А2К, монтируемый непосредственно на вал машины
• Тип охлаждения: водяное, принудительное, с последовательно-параллельной схемой циркуляции жидкости по контурам охлаждения ступеней и теплообменников
• Объем расхода охлаждающей воды: до 7,8 м³/ч (при температуре на входе не выше +25 °C)
• Рабочая частота вращения вала: 750 / 375 об/мин
• Монтажные габариты агрегата: 3500 мм (длина) х 1500 мм (ширина) х 2050 мм (высота)
• Общая конструктивная масса: 5200 кг

Условия эксплуатации

• Рабочий диапазон температур в помещении: от +5 °C до +40 °C (климатическое исполнение УХЛ4)
• Допустимый уровень влажности воздуха: не более 80% (при температуре среды +25 °C)
• Требования к фундаментной плите: монтаж на обособленный армированный бетонный блок, рассчитанный на компенсацию динамических сил оппозитной базы
• Предельное содержание пыли на входе: до 10 мг/м³ (эксплуатация допускается только при исправном сухом фильтре на всасывающем коллекторе)
• График работы: непрерывный, многосменный (24/7), адаптированный под жесткие межремонтные интервалы крупных предприятий

Комплектация поставки

• Компрессорный блок: двухрядная оппозитная база 2М4 с крейцкопфным механизмом и сухими цилиндрами сжатия.
• Система автоматики: центральный микропроцессорный шкаф управления, фиксирующий рабочие параметры (давление в масляной магистрали, температурные показатели стадий сжатия, проток воды) и реализующий алгоритмы аварийного останова.
• Система смазки станины: замкнутый циркуляционный контур, снабжающий под давлением от шестеренчатого насоса вкладыши коленчатого вала, шатуны и пальцы крейцкопферов (цилиндры и уплотнения штоков работают без подачи масла).
• Промежуточные и концевые холодильники: стационарные трубчатые газоохладители со съемными пучками трубок и влагоотделителями для межкаскадного и финишного снижения температуры воздуха.
• Электродвигатель: специализированный привод со встроенным.
• Комплект ЗИП: оригинальный набор безмасляных поршневых колец, клапанных пластин, уплотнительных манжет и сервисного инструмента.

Уникальное торговое предложение (УТП) и условия покупки

• Сроки заводской отгрузки: от 3 до 15 календарных дней с момента согласования финальной спецификации.
• Гарантийные обязательства: 12 месяцев с даты проведения пусконаладочных работ (но не более 18 месяцев с момента отгрузки).
• Складская программа: постоянное хранение критических деталей, резинотехнических изделий и литых компонентов на собственном логистическом комплексе завода.
• География поставок: доставка железнодорожным или автомобильным транспортом по всей территории Российской Федерации и в страны СНГ.
• Инструкция по запросу стоимости: итоговая цена компрессора 2ВМ4-27/9С рассчитывается индивидуально для каждого проекта. Сумма зависит от типа исполнения электрооборудования (общепромышленное или взрывозащищенное), степени автоматизации шкафа управления и включения в договор услуг шеф-монтажа. Для получения детальной калькуляции направьте техническое задание и опросный лист на адрес нашей инженерно-коммерческой службы.

Сопутствующие товары и оригинальные запасные части

• Поршневые кольца: уплотнительные и направляющие кольца компрессора 2ВМ4-27/9С из фторопластовых смесей Ф4К20.
• Клапаны ПИК: прямоточные клапаны ПИК 110 и ПИК 165 с комплектами ответных седел.
• Цилиндры: блоки и втулки цилиндров ступеней низкого и высокого давления.
• Поршни: облегченные поршни со штоками в сборе.
• Фильтрующие элементы: сменные патроны для воздушных фильтров всасывания.

• Охлаждение: расход, давление и качество воды для гидроконтура газоохладителей.
• Электротехника: класс взрывозащиты и степень защиты (IP) электродвигателя.
• Автоматика: требования к шкафу управления (САУиЗ) и протоколам интеграции в АСУ ТП.
