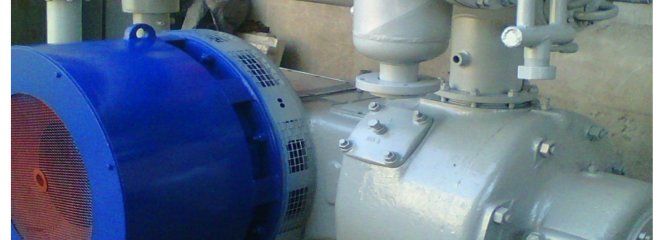

Компрессор 2ВМ4-20/4С

Поршневой компрессор 2ВМ4-20/4С (без смазки цилиндров и сальников)

Поршневой воздушный компрессор 2ВМ4-20/4С в безмасляном исполнении - стационарный, оппозитный, двухступенчатый агрегат на базе М4 с водяным охлаждением. Модификация спроектирована для технологических линий, требующих абсолютной чистоты подаваемого воздуха (0-й класс по ГОСТ Р ИСО 8573-1). Отсутствие смазки в цилиндропоршневой группе полностью исключает загрязнение воздушного потока парами нефтепродуктов, что критически важно для предприятий химической, фармацевтической, электронной и пищевой промышленности.

Технические параметры компрессора модели 2ВМ4-20/4С

• Сжимаемая среда: Атмосферный воздух
• Режим сжатия: Сухое (без использования смазочных материалов в рабочей зоне)
• Объемная производительность: 20 м³/мин.
• Давление начальное: Атмосферное
• Давление конечное (избыточное): 0,4 МПа (4,0 кгс/см²)
• Номинальная мощность приводного двигателя: 90 кВт
• Частота вращения коленчатого вала: 750 об/мин
• Тип исполнения базы: Оппозитная, 4-рядная (М4)
• Материал уплотнений сухой группы: Композиционные материалы на основе фторопласта (графлон/флубон)

Условия эксплуатации и требования к монтажу

Эксплуатация компрессорной установки 2ВМ4-20/4С регламентирована для закрытых машинных залов со следующими параметрами микроклимата:

• Рабочий диапазон температур: От +5°C до +40°C (исполнение УХЛ4 по ГОСТ 15150-69).
• Требования к фундаменту: Жесткое крепление на стационарный бетонный фундамент, рассчитанный на восприятие динамических нагрузок по чертежам завода-изготовителя.
• Система охлаждения: Оборотное или проточное водяное. Расход охлаждающей воды — не менее 3,5 м3/ч при давлении на входе до 0,3 МПа.
• Всасывающий тракт: Требуется комплектация развитой системой двухступенчатой фильтрации для предотвращения попадания абразивной пыли, снижающей ресурс уплотнительных колец.

Базовая инженерная комплектация

Компрессорный агрегат марки 2ВМ4-20/4С поставляется в виде модульных узлов высокой заводской готовности:

1. Компрессорный блок: Оппозитная база М4 с бесконтактными лабиринтными уплотнениями и дистанционными проставками (маслоотделительными фонарями).

2. Электродвигатель: Синхронный или асинхронный привод во взрывозащищенном или общепромышленном исполнении.

3. Межступенчатая аппаратура: Промежуточный и концевой газоохладители трубчатого типа со встроенными влагоотделителями.

4. Циркуляционная система смазки станины: Масляный насос, фильтр тонкой очистки и лубрикаторная система (исключительно для механизма движения — крейцкопфов и коленчатого вала).

5. Микропроцессорная автоматика (ЩУП): Шкаф управления, обеспечивающий аварийную защиту по перегреву сжатого воздуха, падению давления масла в раме и прекращению протока охлаждающей воды.

6. Комплект ЗИП: Набор оригинального слесарно-монтажного инструмента, запасные поршневые и направляющие кольца, сальниковые уплотнения.

Оригинальные комплектующие и сопутствующее оборудование

Для бесперебойного регламентного обслуживания компрессорной станции доступны к поставке:

• Элементы ЦПГ сухого трения: Направляющие и поршневые кольца из антифрикционных полимеров, эластичные элементы сальников.
• Клапанные узлы: Прямоточные клапаны ПИК, оптимизированные для работы без масляного тумана.
• Воздушные ресиверы (ГОСТ 34347-2017): Воздухосборники объемом 2, 4, 6, 10 м3. Возможен заказ в антикоррозийном или нержавеющем исполнении для сохранения чистоты воздуха.
• Адсорбционные осушители: Оборудование для подготовки технологического воздуха с точкой росы до -40°C или -70°C.

Условия поставки и гарантийные обязательства (УТП)

• Заводская гарантия: На агрегат распространяется официальная гарантия завода-изготовителя сроком от 12 до 24 месяцев с момента ввода в эксплуатацию.
• Жесткие сроки поставки: Прямая отгрузка с производственной площадки или регионального логистического центра строго по графику договора поставки.
• Оригинальные запчасти на складе: Постоянный резерв критически важных узлов (клапаны ПИК, кольца, вкладыши, элементы автоматики) на центральном складе для минимизации времени простоя.
• География логистики: Проверенная доставка спецтранспортом и железнодорожными платформами по всей территории РФ, а также таможенное оформление и транспортировка в страны СНГ.

Спецификация и финальная калькуляция формируются на основании технического задания. Отправьте спецификацию проекта на email инженерного отдела. Обязательно укажите параметры контура охлаждения (расход и качество воды) и класс взрывозащиты / защиты IP приводного электродвигателя и шкафа управления, чтобы мы предоставили технико-коммерческое предложение, соответствующее регламентам вашего объекта.
