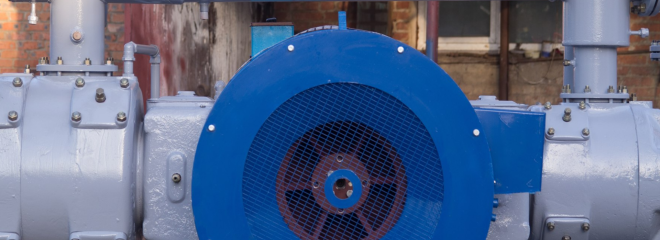

Компрессор 2ВМ4-24/9С

Поршневой компрессор 2ВМ4-24/9С без смазки цилиндров

Воздушный компрессор 2ВМ4-24/9С представляет собой стационарную двухступенчатую оппозитную машину крейцкопфного типа на базе унифицированной базы 2ВМ4. Данная модификация выполнена в строгом бессмазочном исполнении (индекс «С»), где в цилиндрах и сальниковых уплотнениях полностью исключено применение смазочных материалов. Это гарантирует абсолютную чистоту подаваемого сжатого воздуха без следов аэрозолей компрессорного масла.

Оборудование интегрируется в технологические линии предприятий химической, нефтеперерабатывающей, пищевой, азотной и фармацевтической промышленности. Решение купить компрессор 2ВМ4-24/9С позволяет исключить риски загрязнения катализаторов, конечной продукции и пневматических систем управления.

Технические параметры оборудования

• Производительность, приведенная к условиям всасывания: 24 м³/мин.
• Конечное избыточное давление: 9 кгс/см².
• Давление на входе: атмосферное.
• Приводной силовой агрегат: электродвигатель
• Номинальная мощность электродвигателя: 160 кВт.
• Тип охлаждения газового тракта: водяное, принудительное (с открытым или замкнутым контуром циркуляции).
• Расход охлаждающей воды: не более 11 м³/ч (при температуре на входе до +25 °C).
• Частота вращения коленчатого вала: 750 об/мин.
• Габаритные размеры установки: 3110 x 2050 x 2350 мм.
• Масса компрессорной установки в базовом сборе: 6250 кг.

Условия эксплуатации

• Режим работы: непрерывный, круглосуточный (в режиме 24/7) с перерывами на регламентное ТО.
• Допустимый температурный диапазон в машинном зале: от +5 °C до +40 °C.
• Требования к монтажу: установка на жесткий монолитный бетонный фундамент.
• Тип климатического исполнения: УХЛ4 по ГОСТ 15150-69 (для отапливаемых производственных помещений).
• Максимальная относительная влажность воздуха: 80% при температуре +25 °C.

Комплектация поставки

• Компрессорный блок: крейцкопфная база 4ГМ с поршневой группой сухого исполнения, оснащенной уплотнительными и опорно-направляющими кольцами из наполненного фторопласта.
• Силовой привод: электродвигатель мощностью 160 кВт в комплекте с ответными полумуфтами и монтажными элементами.
• Микропроцессорная система автоматики: шкаф управления на базе промышленного контроллера, обеспечивающий мониторинг давления и температуры по ступеням, контроль протока воды, тока статора и защиту от аварийных режимов.
• Система смазки механизма движения: циркуляционная масляная система под давлением (включает шестеренный насос, фильтр грубой и тонкой очистки, масляный радиатор) исключительно для смазки станины, коленчатого вала и крейцкопфов.
• Газоохладители: промежуточный (между 1-й и 2-й ступенями) и концевой теплообменники водяного типа.
• Комплект ЗИП: оригинальный набор быстроизнашивающихся деталей (пластины клапанов, уплотнения) для проведения первичного обслуживания.
• Эксплуатационная документация: паспорт, руководства по монтажу и эксплуатации компрессора и системы автоматики, ведомость ЗИП.

Коммерческие условия и заказ

Поставка промышленного оборудования осуществляется напрямую с завода-изготовителя. Стандартный срок производства и подготовки к отгрузке составляет от 3 до 15 рабочих дней в зависимости от загрузки производственных линий. На компрессор 2ВМ4-24/9С распространяется официальная заводская гарантия 12 месяцев с момента ввода в эксплуатацию (но не более 18 месяцев со дня отгрузки). Все необходимые узлы и сборочные единицы постоянно поддерживаются на собственном складе для оперативного проведения ТО. География поставок включает все регионы РФ и страны СНГ с привлечением специализированных транспортных компаний или железнодорожного транспорта.

Чтобы зафиксировать технические требования и узнать, какая актуальная цена компрессора 2ВМ4-24/9С установлена для вашего региона, отправьте официальный запрос на электронную почту отдела сбыта или свяжитесь с инженерным департаментом через форму на сайте.

Сопутствующие товары и оригинальные запасные части

• Поршневые и направляющие кольца из композитов на основе фторопласта (Ф4К20 и аналоги).
• Прямоточные клапаны ПИК (всасывающие и нагнетательные для обеих ступеней сжатия).
• Цилиндры первой и второй ступеней сухого исполнения (без смазки).
• Поршни в сборе со штоками.
• Фильтрующие элементы воздушных фильтров всаса.
• Магистральные фильтры-влагоотделители циклонного типа.
• Вертикальные ресиверы газа (воздухосборники объемом от 1 до 10 м³, рассчитанные на давление 0,9 МПа).

• Охлаждение: расход, давление и качество воды для гидроконтура газоохладителей.
• Электротехника: класс взрывозащиты и степень защиты (IP) электродвигателя.
• Автоматика: требования к шкафу управления (САУиЗ) и протоколам интеграции в АСУ ТП.
