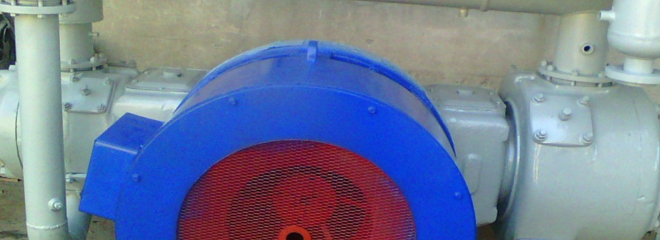

Компрессор 2ВМ4-15/25С

Назначение и сфера применения компрессора 2ВМ4-15/25С

Двухступенчатый поршневой компрессор 2ВМ4-15/25С предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы технологических линий.

Компрессор модели 2ВМ4-15/25С оппозитного типа применяется на крупных промышленных объектах, в металлургической, горнодобывающей, химической и строительной отраслях для обеспечения работы пневмоприводов, технологических контуров и выдувных агрегатов.

Технические параметры компрессора

• Сжимаемая среда - Атмосферный воздух
• Производительность по условиям всасывания - 15 м³/мин (900 м³/ч)
• Начальное давление - Атмосферное
• Конечное избыточное давление - 2,5 МПа (25 кгс/см²)
• Число ступеней сжатия - 2
• Потребляемая мощность вала (не более) - 120 кВт
• Тип приводного электродвигателя - Синхронный или асинхронный
• Расход охлаждающей воды - 7,5 м³/ч
• Габаритные размеры установки (ДхШхВ) – 3250х1750х2400 мм
• Масса установки (в базовой сборке) - 4850 кг

Конструктивные особенности

• Оппозитная база 4ВМ: Горизонтальное расположение цилиндров друг против друга взаимно уравновешивает силы инерции движущихся масс. Это снижает вибрационные нагрузки на фундамент и продлевает межремонтный интервал механизма движения.
• Безсмазочное исполнение цилиндров (индекс «С»): Цилиндры и сальниковые уплотнения функционируют без подачи смазки в полость сжатия. Применение поршневых колец из композитных материалов (фторопластовых композиций) исключает попадание паров масла в сжатый воздух, что устраняет необходимость установки многоступенчатых систем фильтрации.
• Прямой привод: Жесткая связь вала компрессора с ротором электродвигателя через промежуточную муфту исключает потери мощности, характерные для ременных передач.
• Клапанный узел: Установка комплектуется прямоточными клапанами с пониженным сопротивлением, что минимизирует потери давления на впуске и выпуске.

Условия эксплуатации и требования к среде

• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69. Эксплуатация в закрытых отапливаемых помещениях с температурой воздуха от +5°C до +40°C .
• Требования к фундаменту: Установка монтируется на массивный бетонный фундамент, рассчитанный на восприятие динамических нагрузок согласно чертежам задания на фундамент.
• Охлаждение: Жидкостное, принудительное, с открытым или замкнутым контуром циркуляции. Давление подаваемой воды должно находиться в пределах 0,2–0,3 МПа.
• Всасываемый воздух: Не должен содержать капельной влаги, механических примесей запыленностью более 10 мг/м³ и агрессивных газов, вызывающих коррозию металлов.

Базовая комплектация компрессора

1. Компрессорный блок на базе 4ВМ с цилиндрами ступеней сжатия.
2. Приводной электродвигатель (включая статор, ротор и пусковую аппаратуру).
3. Межступенчатый и концевой газоохладители (влагоотделители трубчатого типа).
4. Система автоматического управления и защиты (САУиЗ) на базе микропроцессорного контроллера.
5. Комплект межступенчатых трубопроводов с предохранительной арматурой.
6. Общая несущая рама (для модификаций на едином основании).
7. Комплект технической документации (паспорт, руководство по эксплуатации, чертежи).

Сопутствующие товары и оригинальные запасные части

Для поддержания непрерывного цикла эксплуатации и проведения плановых регламентных работ (ТО-1, ТО-2, КР) на складе завода всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-15/25С:

• Поршневые, направляющие и уплотнительные кольца из фторопласта Ф4К20.
• Пластины прямоточных и полосовых клапанов ПИК.
• Сальниковые уплотнения и комплекты металлических вкладышей коренных подшипников.
• Элементы фильтрации воздуха и комплекты уплотнительных прокладок.
• Масляные насосы системы смазки механизма движения и лубрикаторы.

Преимущества приобретения и эксплуатации

• Отсутствие масляного загрязнения: Сжатый воздух на выходе полностью пригоден для технологических процессов, критичных к чистоте среды (химический синтез, фармацевтика, пищевые линии).
• Ремонтопригодность: Унифицированная база 4ВМ обеспечивает высокую доступность узлов для ревизии и замены деталей силами собственной ремонтной службы предприятия.
• Энергетическая эффективность: Оппозитная схема компоновки и расчетный профиль камер сжатия снижают удельные затраты электроэнергии на кубический метр сжатого воздуха.

Монтажные и пусконаладочные работы

Ввод оборудования в эксплуатацию выполняется специалистами завода-изготовителя. Комплекс шеф-монтажных и пусконаладочных работ включает:

• Ревизию правильности установки компрессорного агрегата на фундамент.
• Контроль соосности валов компрессора и приводного двигателя.
• Подключение контуров охлаждения, пневматических линий и КИПиА.
• Проверку работоспособности системы автоматической защиты и аварийного останова.
• Проведение 72-часовых индивидуальных испытаний оборудования под нагрузкой.
• Инструктаж технического персонала заказчика по правилам обслуживания.

Как купить компрессор

Финальная цена компрессора 2ВМ4-15/25С формируется на основании технического задания и зависит от выбранной комплектации (типа электродвигателя, исполнения системы автоматики, наличия опционального оборудования).

Для согласования спецификации и выставления коммерческого предложения:

1. Направьте официальный запрос на электронный адрес отдела продаж или заполните форму опросного листа.
2. Проектировщики подготовят техническое решение под требования вашего предприятия.
3. После подписания договора и согласования сроков производства осуществляется отгрузка.

Логистическая служба завода организует транспортировку: доступна доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России до склада или производственной площадки заказчика с соблюдением правил перевозки промышленного крупногабаритного оборудования.
