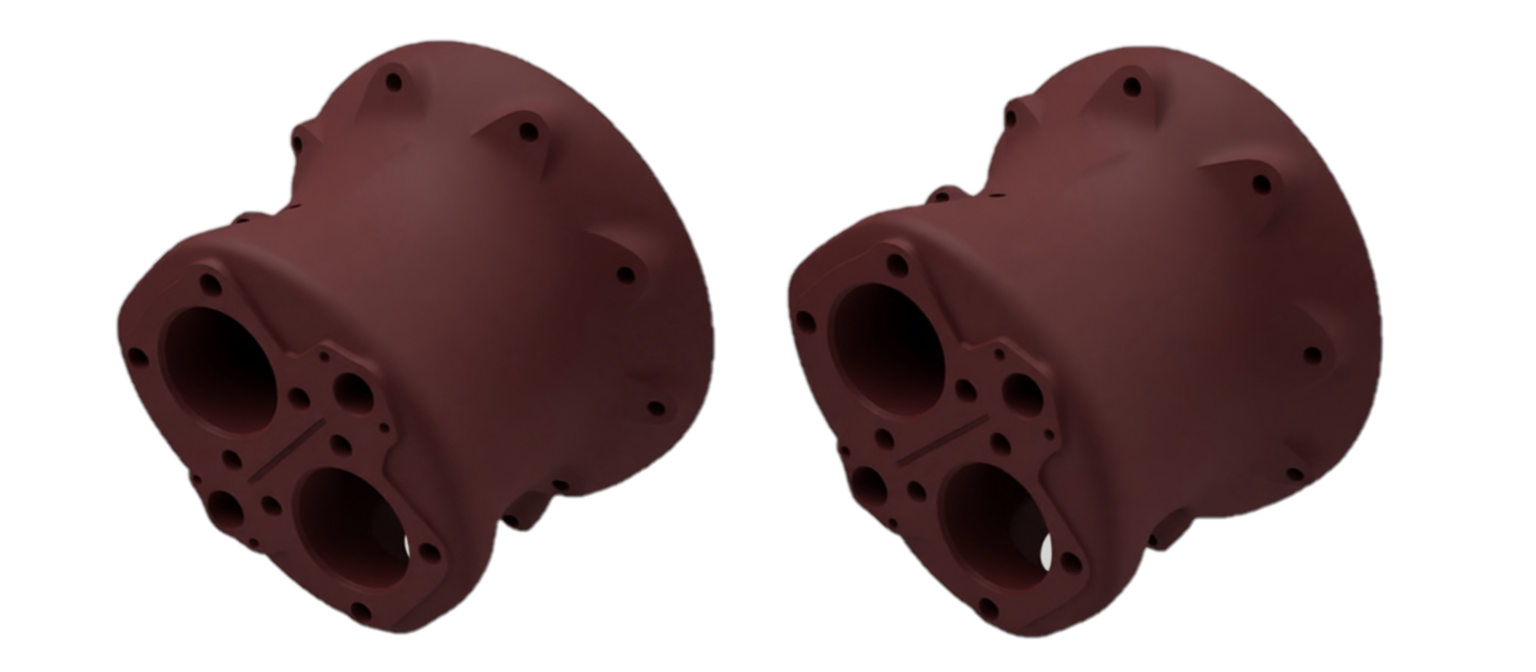

Цилиндр 3 ст. 405П50/15-2

Технические характеристики цилиндра 405П50/15-2

Цилиндр 3 ст. 405П50/15-2 представляет собой ключевой функциональный элемент промышленного поршневого компрессора 305ВП-16/70. Данная деталь входит в состав спаренного блока цилиндров I-III ступеней и отвечает за промежуточное сжатие технологического газа или воздуха, обеспечивая переход рабочей среды на заданный уровень давления. Продуманная конструкция и строгое соблюдение допусков при производстве гарантируют стабильность работы машины в тяжелых индустриальных режимах.

Ниже представлен структурированный экспертный обзор узла, закрывающий все технические и эксплуатационные интенты заказчиков.

Назначение и сфера применения

В общей схеме компрессора 305ВП-16/70 цилиндр третьей ступени (чертежный артикул 405П50/15-2) выполняет задачу по нагнетанию давления на предфинальном этапе технологического цикла. Узел востребован в следующих отраслях:

• Нефтегазовый сектор — транспортировка, разделение и перекачка попутных и технологических газов.
• Химическая промышленность — обеспечение циклических процессов синтеза под давлением.
• Металлургия и машиностроение — снабжение цехов сухим сжатым воздухом высокого давления.
• Разделение воздуха — криогенные технологии и получение чистых азота/кислорода.

Технические характеристики и особенности

Конструкция узла рассчитана на высокие температурные и знакопеременные механические нагрузки. Деталь обладает следующими параметрами:

• Масса детали: 140 кг.
• Тип охлаждения: Жидкостное (рубашка охлаждения интегрирована в корпус для эффективного отвода тепла сжатия).
• Материал исполнения: Высокопрочный модифицированный чугун (СЧ), устойчивый к износу и микродеформациям.
• Внутренний компонент: Комплектуется сменной гильзой III ступени (маркировка 105П50/15-4) и уплотнительными кольцами размерности 200-210-58-2-6.

Конструктивная совместимость и смежные узлы

Цилиндр 405П50/15-2 функционирует в единой связке со следующими элементами поршневой и клапанной группы:

• Цилиндр I-III ст. в сборе 405П50/15 сб: общий блок ступеней низкого и среднего давления.
• Гильза цилиндра 3 ст. 105П50/15-4: износостойкий спецчугун, формирующий зеркало цилиндра.
• Поршень III ступени 105П50/15-2-3: элемент дифференциального поршня.
• Поршневые кольца У144х6: обеспечение герметичности рабочей камеры сжатия.
• Кольцо уплотнительное 200-210-58-2-6: герметизация водяного тракта (рубашки охлаждения).

Преимущества оригинального исполнения

1. Повышенный ресурс. Использование заводского литья без внутренних раковин исключает появление микротрещин при пиковых нагрузках.
2. Ремонтопригодность. Наличие сменной внутренней гильзы позволяет восстановить геометрию рабочей зоны без замены дорогостоящего корпуса цилиндра.
3. Геометрическая точность. Полное соответствие чертежным размерам обеспечивает соосность со шпильками рамы и гарантирует герметичность стыков клапанных коробок.

Рекомендации по обслуживанию и замене (ППР)

Для предотвращения аварийных остановок компрессора эксплуатационным службам необходимо выполнять регламентные требования:

• Контролировать дозировку и чистоту подаваемого лубрикатором компрессорного масла для смазки зеркала цилиндра.
• Следить за жесткостью охлаждающей воды во избежание образования накипи в каналах рубашки охлаждения и перегрева узла.
• При проведении планово-предупредительного ремонта (ППР) нутромером оценивать выработку (овальность и бочкообразность) гильзы, а также контролировать величину линейного зазора («вредного пространства») в крайних положениях поршня.
