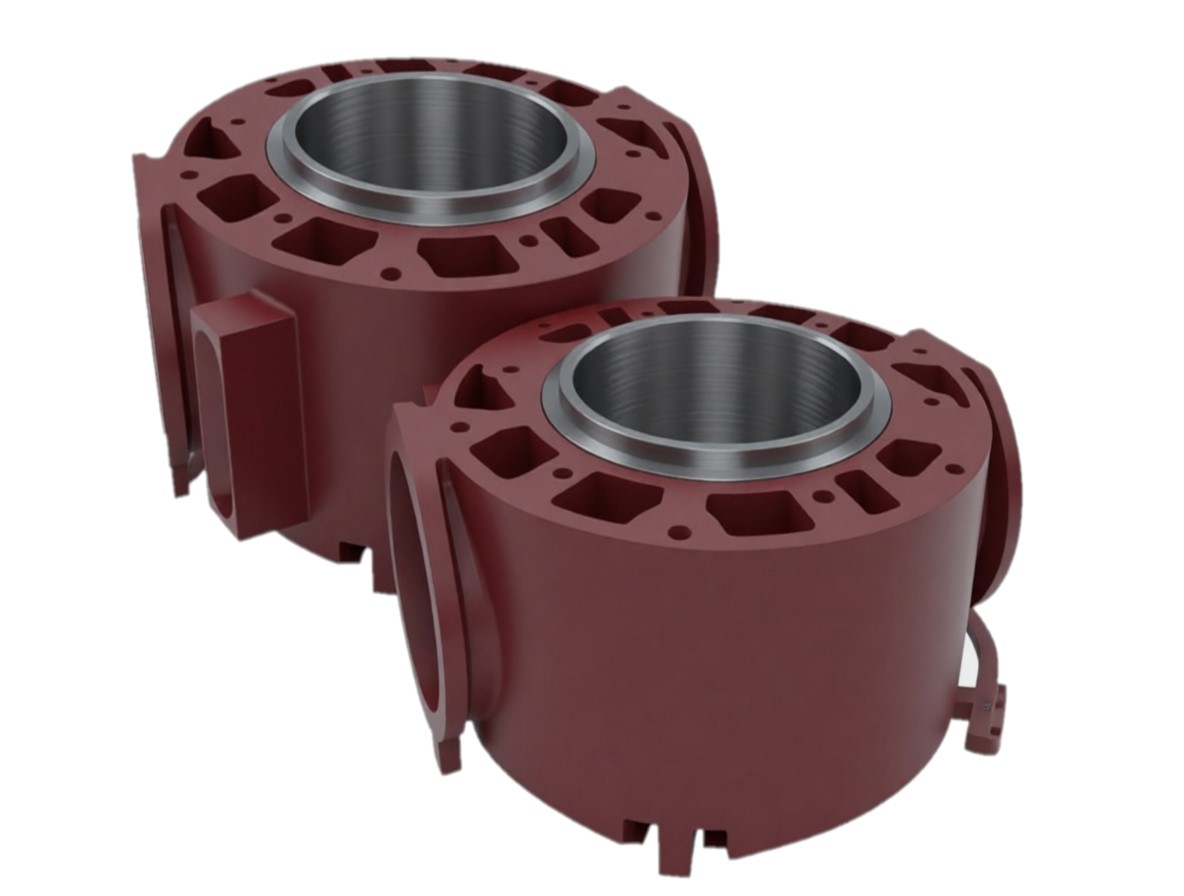

Цилиндр 2 ст. 405П27/10-3
Цилиндр 2 ст. 405П27/10-3 для компрессора 305ВП-16/70
У нас вы можете купить цилиндр второй ступени (2 ст.) 405П27/10-3 для стационарного поршневого компрессора 305ВП-16/70 производства нашего завода. Данный узел является оригинальной запасной частью цилиндропоршневой группы и предназначен для промежуточного сжатия воздуха или технологического газа. Изделие изготовлено методом точного литья из износостойкого модифицированного чугуна, обеспечивающего надежную эксплуатацию компрессорной установки в условиях высоких циклических нагрузок.
Уточнить цену, наличие на складе и условия доставки по России и СНГ можно у наших менеджеров.
Технические характеристики и параметры цилиндра 405П27/10-3
- Совместимость с оборудованием: Поршневой крейцкопфный компрессор 305ВП-16/70.
- Материал корпуса: Высокопрочный серый чугун (СЧ20-СЧ25) с перлитной структурой.
- Рабочая среда: Осушенный воздух, азот, инертные газы.
- Твердость зеркала цилиндра: 170–210 HB (после чистового хонингования).
- Тип охлаждения: Жидкостное (водяная рубашка охлаждения).
- Вес детали (нетто): ~215 кг.
- Номинальное рабочее давление: до 1,0–1,2 МПа (10–12 кгс/см²).
- Тип присоединения: Фланцевое, с уплотнением выступ-впадина.
Размеры и геометрия
- Внутренний диаметр зеркала (номинальный): 270 мм (маркировка П27).
- Класс точности обработки: H7/H8 с минимальным допуском на овальность и конусность (не более 0,02 мм).
Область применения компрессорного узла
Цилиндр 2-й ступени 405П27/10-3 применяется в составе компрессорных станций 305ВП-16/70 на крупных промышленных объектах:
- Нефтегазовая и химическая промышленность - для технологических процессов сжатия газов.
- Машиностроение и металлургия -для снабжения цехов и пневмосистем воздухом высокого давления.
- Энергетический комплекс - в системах продувки и обеспечения работы высоковольтных выключателей.
Комплектация поставки
Деталь отгружается в консервационной смазке на жестком деревянном поддоне для безопасной транспортировки. Стандартный комплект поставки включает:
- Корпус цилиндра 2 ст. 405П27/10-3 в сборе.
- Защитные транспортировочные заглушки на фланцах.
- Технический паспорт изделия с отметкой ОТК завода-изготовителя.
- Сертификат соответствия.
Сопутствующие товары для ремонта компрессора 305ВП-16/70
Для проведения регламентного ТО или капитального ремонта вы также можете заказать:
- Запчасти поршневой группы: Поршень 2 ступени 105П27/10-2-1 (Ø 270 мм), шток поршня, поршневые и уплотнительные кольца, гайки штока.
- Клапаны компрессорные: Самовсасывающие и нагнетательные дисковые клапаны (серии ПИК).
- Расходные материалы: Сальники штока, маслосъемные кольца, комплекты паронитовых прокладок, компрессорное масло КС-19.
