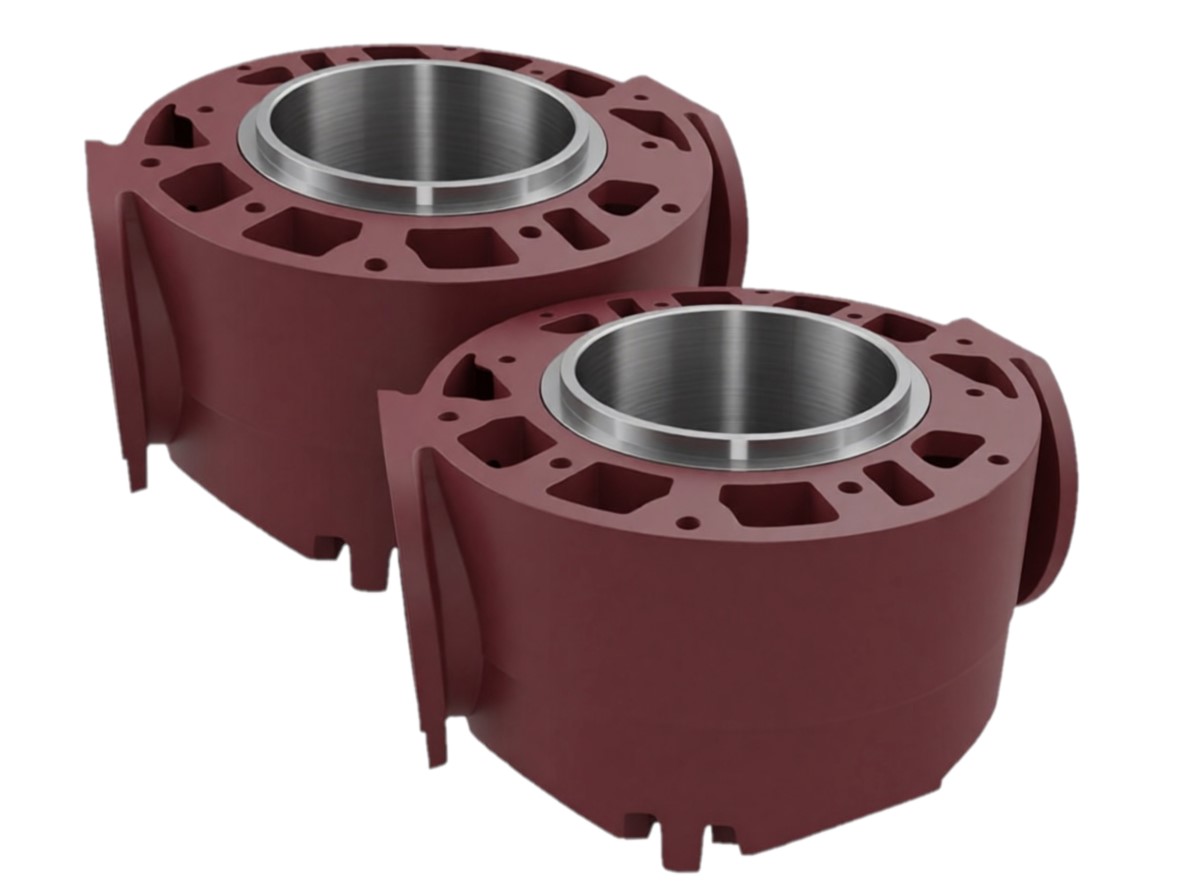

Цилиндр 1-й ст. 405П50/15-1
Обзор узла сжатия: техническое описание и спецификация цилиндра 1-й ст. 405П50/15-1
В поршневых крейцкопфных компрессорных установках стационарного типа серии 305ВП-16/70 ключевую роль в первичном цикле обработки среды играет цилиндр первой ступени с каталожным номером 405П50/15-1. Данный литой компонент принимает на себя пиковые динамические и температурные нагрузки, отвечая за нагнетание исходного объема воздуха или технологического газа до заданных промежуточных параметров.
Геометрические параметры и конструктивные особенности
Проектирование узла выполнено с учетом жестких стандартов тяжелого компрессоростроения:
- Основная функция: Первичное нагнетание давления газовой смеси.
- Конструктивное исполнение: Двухстенный литой блок со сменной внутренней рабочей втулкой.
- Масса сборочной единицы: 325 кг.
- Калибр (внутренний диаметр): 500 мм.
- Терморегуляция: Жидкостная, за счет непрерывного протока хладагента через интегрированную внутреннюю рубашку.
Материаловедческий анализ
- Корпусная часть цилиндра: Отливается из модифицированного серого чугуна (марок СЧ20 или СЧ25). Данный сплав характеризуется великолепными демпфирующими свойствами, что позволяет эффективно гасить циклические вибрации, возникающие при возвратно-поступательном движении поршневой группы.
- Рабочая зона (гильза): Производится из специального антифрикционного чугунного сплава повышенной твердости. Это минимизирует коэффициент трения и исключает появление задиров на зеркале при контакте с поршневыми кольцами.
Комплектовочная ведомость сопрягаемых деталей
Для проведения монтажных работ, регламентного обслуживания или капитального ремонта цилиндра 1-й ст. 405П50/15-1 требуется следующая номенклатура запчастей:
- Внутренняя втулка (чертеж 205П50/15-3): Вес компонента — 80 кг.
- Уплотнения круглого сечения для гильзы (размер 554-585-67-2-6): Комплект включает 2 единицы.
- Поршень первой ступени (чертеж 105П50/15-2-1): Чугунный литой элемент весом 44,8 кг.
- Уплотнительные поршневые кольца (чертеж 5П50/15-2-2): 2 штуки на поршень.
- Прямоточные клапанные блоки серии ПИК 165: Модификации ПИК 165-0,4АМ и ПИК 165-2,5АМ (для оснащения цилиндра требуется по 3 единицы каждого типа).
- Нажимной стакан (чертеж СТПО501-100-76): 6 штук в сборке.
- Прижимная крышка гнезда клапана (чертеж 5П48-8).
Технологический регламент дефектовки и ремонта
Регулярная эксплуатация компрессора приводит к естественному износу сопряженных поверхностей, что требует проведения восстановительных процедур по строгому алгоритму:
- Инструментальный аудит геометрии: При помощи микрометрических нутромеров специалисты замеряют внутренний диаметр втулки. Выявляются и фиксируются показатели эллипсности, конусности и общей выработки зеркала.
- Ремонт зеркала цилиндра: Если износ превышает установленные допуски, старая гильза 205П50/15-3 извлекается. Корпус подготавливается, после чего производится запрессовка новой ремонтной втулки с последующим хонингованием рабочей поверхности до регламентного класса шероховатости.
- Санация водяной рубашки: Очистка внутренних каналов охлаждения от известковых отложений, накипи и продуктов окисления с помощью ингибированных химических растворов. После промывки узел в обязательном порядке проходит гидравлические испытания (опрессовку) на герметичность стенок.
- Профилактика клапанных гнезд: Механическая притирка и шабрение посадочных мест под клапаны ПИК 165. Данная операция предотвращает внутренний перепуск сжимаемой среды и исключает падение производительности машины.
- Обновление уплотнительного контура: Резиновые кольца 554-585-67-2-6 относятся к категории расходных материалов однократного применения. Их замена является строго обязательной при каждом извлечении гильзы, чтобы не допустить прорыва охлаждающей жидкости в рабочую полость сжатия.
