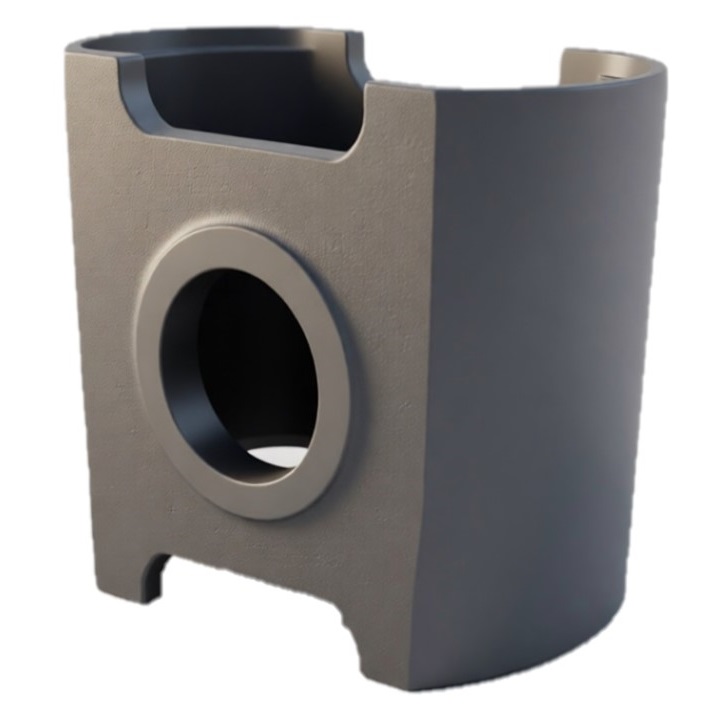

Крейцкопф 204М-3.0-01сб.
Крейцкопф 204М-3.0-01сб.
Крейцкопф 204М-3.0-01сб. является ключевым узлом кривошипно-шатунного механизма для компрессоров на базе оппозитных баз 2ВМ4 и 2ГМ4. Крейцкопф выполняет роль соединительного звена между шатуном и штоком поршня. Он преобразует вращательное движение коленчатого вала в прямолинейно-поступательное движение поршня, при этом полностью воспринимая на себя боковые усилия, возникающие при отклонении шатуна.
Основные характеристики и применение:
- Материал: Изготавливается из высокопрочного алюминиевого сплава. Применение алюминия значительно снижает массу совершающих возвратный ход деталей, что уменьшает силы инерции и вибрации при работе установки.
- Назначение: Соединение поршня со штоком и шатуном, а также передача усилия от коленчатого вала. Крейцкопф преобразует вращательное движение вала в прямолинейное движение поршня, воспринимая при этом боковые усилия и передавая их на направляющие станины.
Крейцкопф 204М-3.0-01сб. включает в себя корпус ползуна и сопутствующие элементы (пальцы, стопорные детали), обеспечивающие надежную фиксацию шатуна. Использование алюминия также улучшает теплоотвод от узла трения.
Совместимость:
Крейцкопф 204М-3.0-01сб. разработан для широкой линейки поршневых компрессоров, включая:
- Серия 2ВМ4: 2ВМ4-24/9, 2ВМ4-27/9, 2ВМ4-8/401, 2ВМ4-12/65.
- Прочие модификации: Все компрессорные установки, использующие стандартные базы 2ВМ4 и 2ГМ4.
При замене или техническом обслуживании важно проверять состояние рабочих поверхностей крейцкопфа и чистоту масляных каналов для обеспечения бесперебойной смазки направляющих.
