Поршень 4 ступени 105П27/10-2-3

Конструктивные особенности поршня 4 ступени (чертеж 105П27/10-2-3)

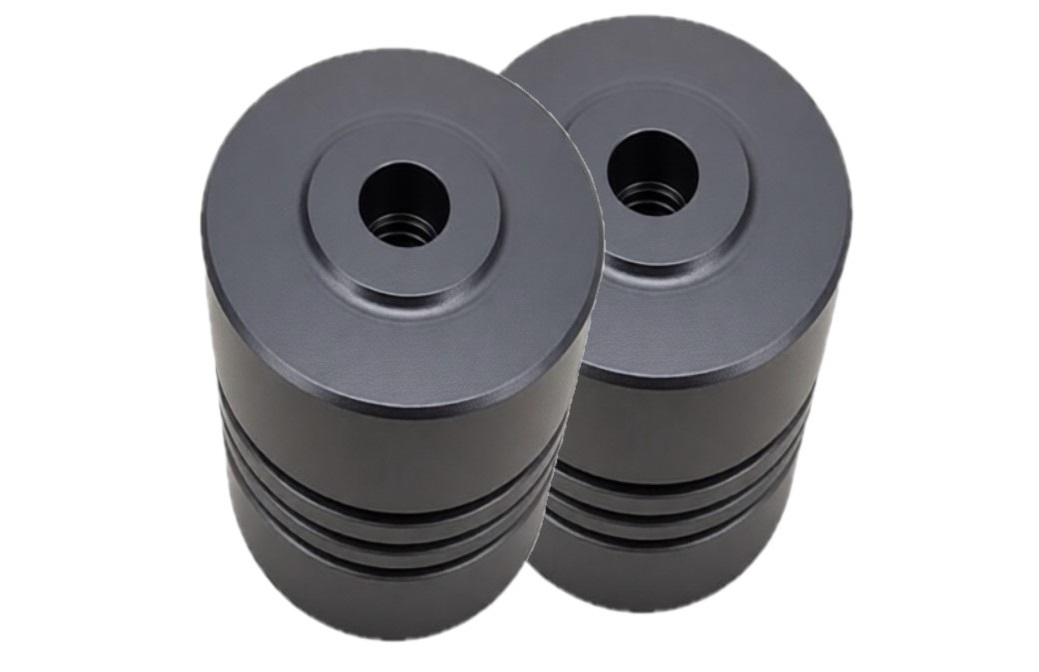

Поршень 4 ступени 105П27/10-2-3 представляет собой прецизионный элемент поршневой группы конечной ступени сжатия, входящий в состав узлов движения промышленных компрессоров на базе 5П. В силу специфики многоступенчатого процесса деталь воспринимает максимальные удельные газовые и температурные нагрузки, отвечая за генерацию финального рабочего давления установки.

1. Конструктивно-технологическое исполнение

• Материаловедение: В отличие от поршней низкого давления, данный поршень изготавливается исключительно из высокопрочного модифицированного чугуна с шаровидным графитом (ВЧ) или легированных стальных поковок. Это исключает температурную ползучесть и гарантирует жесткость геометрических размеров при пиковых давлениях.
• Архитектура узла: Деталь имеет малый рабочий диаметр (ввиду высокой плотности сжатого газа на 4-й ступени) и часто выполняется в виде цельнометаллического плунжера или дифференциального поршня. Посадочное отверстие (ступица) обрабатывается по квалитету H7/g6 для обеспечения беззазорной посадки на шток крейцкопфного механизма. Фиксация осуществляется шлицевой или корончатой гайкой с обязательным стопорением.
• Система уплотнений: На поршне нарезаются узкие глубокие канавки под поршневые кольца. В зависимости от исполнения компрессора (со смазкой цилиндров или без), применяются либо чугунные кольца специального профиля, либо уплотнения из графитофторопластовых композиций. Дополнительно устанавливаются несущие (направляющие) кольца, предотвращающие контакт «металл по металлу» между телом поршня и зеркалом втулки цилиндра.

2. Физика процессов и эксплуатационные нагрузки

При работе компрессора 105П27/10-2-3 поршень 4-й ступени испытывает:

• Знакопеременное осевое усилие: Передается от коленчатого вала через шатун, крейцкопф и шток. При переходе через мертвые точки поршень воспринимает ударные нагрузки от противодавления нагнетательной линии.
• Термическое расширение: Температура газа на выходе из 4-й ступени может достигать предельно допустимых для оборудования значений. Конструкция поршня учитывает тепловой зазор, исключающий заклинивание (прихват) детали в цилиндре при выходе компрессора на номинальный тепловой режим.

3. Регламент дефектовки и ремонта (карта механика)

В ходе проведения ТО-3 и капитального ремонта (КР) поршень демонтируется для проведения инструментального контроля. Браковочными признаками, требующими немедленной замены узла, являются:

• Износ ширины ручьев (канавок) под кольца выше допустимого технологического зазора (приводит к «эффекту насоса» и поломке колец).
• Трещины любого характера на днище поршня, выявленные методом магнитопорошковой или капиллярной дефектоскопии.
• Повреждение или смятие резьбы/посадочного конуса в ступице поршня.
• Овальность и конусность рабочей поверхности, превышающие ремонтные допуски (обычно более 0,03–0,05 мм в зависимости от диаметра).

Установка оригинального поршня 105П27/10-2-3 обеспечивает полное восстановление объемной производительности компрессора и исключает риск тяжелой аварии (разрушения цилиндра высокого давления) из-за усталостного обрыва штока или разрушения тела поршня.

При дефектовке цилиндропоршневой группы (ЦПГ) высокого давления сопряженно с поршнем 4-й ступени к заказу обязательны следующие позиции:

• Поршень 2-й ступени (чертеж 105П27/10-2.1). Выполняет роль базовой части дифференциального узла. Служит основанием для жесткой фиксации поршня 4-й ступени.
• Комплект поршневых компрессионных колец 4-й ст. (чертеж У100х5). Обеспечивает герметичность рабочей камеры. В зависимости от типа смазки поставляются чугунные кольца с косым стыком (замком) или полимерные из фторопластовой композиции Ф4К20.
• Комплект направляющих (несущих) колец 4-й ст. Опорно-направляющие элементы из композитных материалов. Исключают прямой контакт металла о металл и предотвращают неравномерный износ (выработку) зеркала цилиндра.
• Втулка цилиндра 4-й ступени (чертеж 105П27/10-4). Сменная рабочая гильза цилиндра высокого давления, воспринимающая основные фрикционные нагрузки.
• Шток приводной (чертеж 317-49.38-00 / СИН25.105П). Кинематический элемент для передачи осевого усилия от крейцкопфа приводной части (рамы П27) к поршневой группе.
• Комплект уплотнений штока (чертеж 105П27/10-20). Многокомпонентный сальниковый узел (набор дроссельных и маслосъемных элементов). Рассчитан на удержание конечного рабочего давления до 70 кгс/см².
• Гайка поршня со стопорным устройством (чертеж 105П-5.6). Высокопрочный крепеж специального назначения. Обеспечивает надежную фиксацию поршней на штоке в условиях знакопеременных динамических нагрузок.
