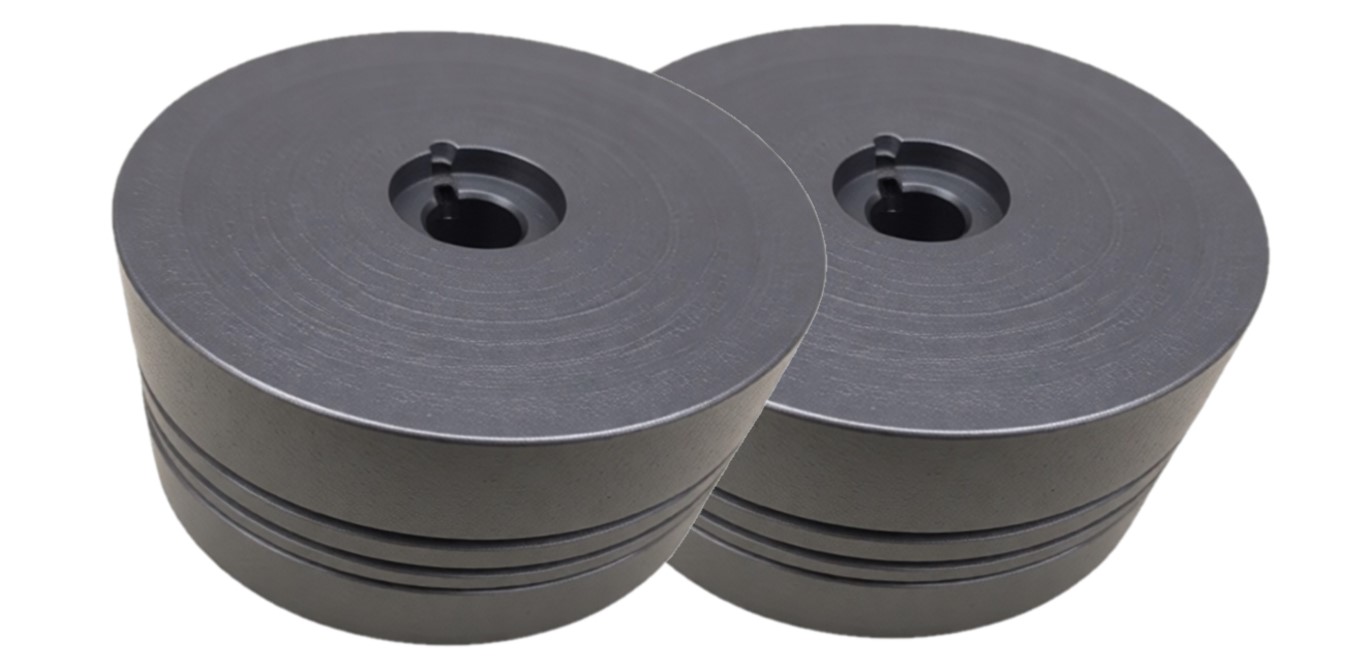

Поршень 1-й ступени 105П50/15-2-1

Особенности применения поршня 1-й ступени 105П50/15-2-1 в компрессоре 305ВП-16/70

Чугунный поршень 1-й ступени с заводским шифром 105П50/15-2-1 представляет собой базовый силовой элемент цилиндра низкого давления (ЦНД), обеспечивающий первичный цикл сжатия в тяжелых промышленных компрессорах. Конструктивно узел рассчитан на знакопеременные динамические нагрузки и эксплуатируется в поршневых агрегатах производства нашего завода линеек 205ВП-16/70, 305ВП-16/70, 205ГП-16/70, 305ГП-16/70 и 405ГП-15/70.

Технические параметры и материальное исполнение

• Материал: Высокопрочный или серый модифицированный чугун, обладающий низким коэффициентом линейного расширения и высокой стойкостью к фрикционному износу.
• Назначение: Преобразование вращательно-поступательного момента КШМ в кинетическую энергию сжатия рабочей среды (атмосферный воздух, водород, азот, попутный нефтяной газ).
• Конструктивная особенность: Торцевая плоскость и канавки под поршневые/маслосъемные кольца обработаны с прецизионной точностью для минимизации потерь на перетечки газа и оптимизации геометрии масляного клина.

Назначение в структуре газодинамического цикла

В многоступенчатых установках (например, с финальным давлением нагнетания до 70 атмосфер) поршень первой ступени 105П50/15-2-1 выполняет наибольший объем объемной работы. Он всасывает технологический газ при базовом давлении и осуществляет его первичный сжатие. Из-за увеличенного диаметра ЦНД деталь имеет наибольшую площадь контакта с рабочей средой, что накладывает жесткие требования к центровке поршневого штока и тепловому зазору в замках уплотнительных колец.

Эксплуатационные требования и регламент ТО

1. Контроль геометрии: При планово-предупредительном ремонте (ППР) обязательна микрометрия юбки поршня для выявления критической овальности или выработки стенок.
2. Совместимость сред: В водородных компрессорах серии ГП узел работает в условиях жесткого контроля смазки для исключения загрязнения чистого газа парами компрессорного масла.
3. Безопасность монтажа: Установка на шток выполняется строго по технологической карте завода-изготовителя с контролем линейных зазоров в «мертвых точках» цилиндра.

Если вам требуются точные геометрические размеры, чертежные допуски посадочных мест под кольца или наличие на складе для конкретной модели компрессора (ВП или ГП), уточните это — я предоставлю актуальные инженерные данные.

Сопутствующие компоненты для поршня первой ступени с шифром 105П50/15-2-1 составляют единый ремонтный комплект цилиндра низкого давления (ЦНД). Эти комплектующие интегрируются в газовые и воздушные машины баз 205ВП, 305ВП, 205ГП, 305ГП и 405ГП производства нашего завода. Межремонтный регламент и правила технической эксплуатации (ПТЭ) обязывают проводить замену сопряженных деталей поршневой группы одновременно для исключения падения компрессии и разгерметизации камер сжатия.

Компоненты уплотнения и цилиндропоршневой группы (ЦПГ)

• Кольцо поршневое 1-й ступени (чертеж 5П50/15-2-2): Прецизионное чугунное уплотнение номинальным диаметром 500 мм, компенсирующее радиальные зазоры и предотвращающее перетечки газа из полости сжатия в полость всасывания ЦНД.
• Гильза цилиндра первой ступени (чертеж 205П50/15-3): Направляющая втулка круглого сечения (размер 580х500х285 мм), формирующая зеркало цилиндра для возвратно-поступательного хода чугунного поршня.
• Поршневой шток 1–3 ступеней (чертеж 105П50/15-2-5): Линейный вал круглого сечения (длина 977 мм), связывающий поршень ЦНД с ползуном крейцкопфа для передачи осевого усилия.
• Крепежная гайка штока (чертеж 5П48-2-4): Высокопрочный резьбовой элемент, центрирующий и фиксирующий поршень 105П50/15-2-1 на конусной головке штока с обязательной фиксацией стопорной планкой.

Узлы газораспределения и сопряжения механики движения

• Газовые клапаны ЦНД (модели ПИК 165-0,4АМ / ПИК 165-2,5АМ): Полосовые прямоточные клапаны первой ступени, регулирующие фазы всасывания и нагнетания сжимаемой среды за счет перепада давлений.
• Сменные пластины клапана (Ремкомплект ПИК 165): Набор пружинных металлических полос, воспринимающих циклические ударные нагрузки при отсечке газового потока.
• Шатунные вкладыши (артикулы ВК160-01 / ВК160-02): Биметаллические элементы подшипников скольжения кривошипно-шатунного механизма (КШМ) базы компрессора.
• Элементы уплотнения штока (Сальники ЦНД): Наборные фторопластовые или секционные металлические кольца с браслетными пружинами, герметизирующие выход штока из рабочей полости цилиндра в фонарь рамы.
