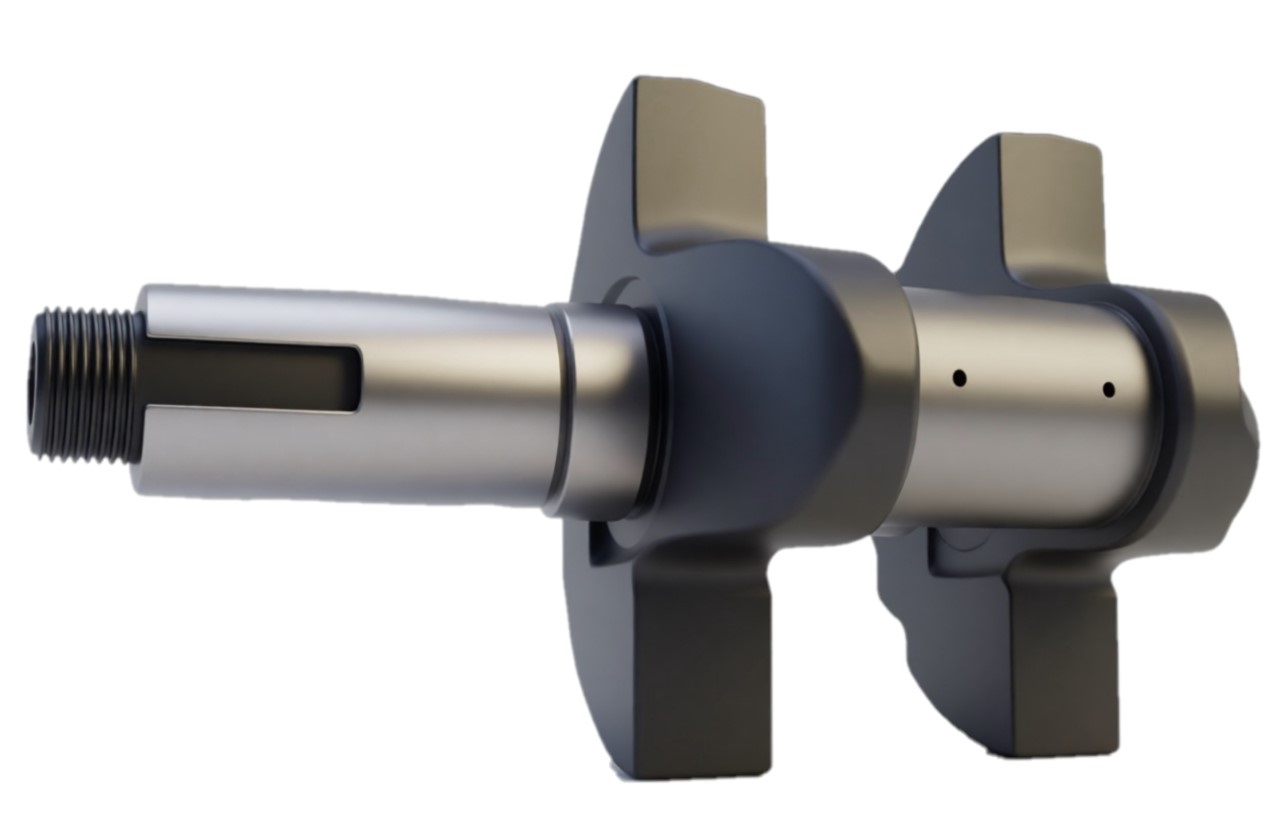

Коленчатый вал Э-4М-2.1

Технические характеристики коленчатого вала Э-4М-2.1

Коленчатый вал Э-4М-2.1 представляет собой центральный узел приводной системы, преобразующий вращательное движение ротора электродвигателя в возвратное-поступательное движение поршней. Данная деталь разработана специально для установки на тяжелые промышленные поршневые компрессорные установки серий 2ВМ4 и 2ГМ4. От точности геометрии и прочности коленвала напрямую зависит коэффициент полезного действия всей компрессорной станции, ее межремонтный интервал и общая эксплуатационная безопасность.

Область применения
Коленчатый вал Э-4М-2.1 применяется в составе стационарных крейцкопфных компрессоров модификаций 2ВМ4-24/9, 2ВМ4-27/9, 2ВМ4-54/3, а также газовых аналогов серии 2ГМ4. Эти машины активно эксплуатируются в следующих сферах:

• Нефтеперерабатывающая и газодобывающая промышленность для транспортировки и сжатия технологических газов.
• Химическая отрасль для обеспечения протекания реакций под высоким давлением.
• Металлургия и машиностроение в системах подачи технического воздуха на пневматические линии.
• Энергетический сектор для обеспечения внутренних нужд тепловых и гидроэлектростанций.

Материал изготовления и технология производства
Учитывая критические переменные и изгибающие нагрузки, возникающие при непрерывной работе компрессора, к материалу вала Э-4М-2.1 предъявляются повышенные требования. Изделие изготавливается методом горячей объемной штамповки или поковки из конструкционной качественной углеродистой стали марки 45 или легированной стали 40Х.

Применение метода ковки позволяет исключить внутренние дефекты металла, такие как раковины или пористость, и сформировать оптимальное направление волокон материала. После предварительной механической обработки заготовка проходит обязательный цикл термического упрочнения (нормализацию и улучшение). Шейки вала подвергаются поверхностной закалке токами высокой частоты (ТВЧ) и последующему финишному шлифованию. Это обеспечивает высокую твердость рабочих поверхностей при сохранении вязкой и пластичной сердцевины, устойчивой к динамическим ударам.

Применяемость в компрессорных установках
Вал Э-4М-2.1 является штатным компонентом для базы поршневых компрессоров М4. Он полностью совместим со следующими типами оборудования:

• Воздушные поршневые компрессоры: 2ВМ4-24/9, 2ВМ4-26/9, 2ВМ4-27/9 и другие модификации на данной базе.
• Газовые поршневые компрессоры: 2ГМ4-24/9, 2ГМ4-9/22, а также специализированные установки для сжатия агрессивных, взрывоопасных или инертных газов.

Рекомендация для ремонтных бригад:

При провороте вкладышей или естественной выработке шеек коленчатого вала Э-4М-2.1, поставляются ремонтные вкладыши серий ВК140-01/02 (Р1, Р2), шаг расточки которых строго соответствует ремонтным размерам шеек данного типа валов. При замене коленчатого вала на новый, установка старых шатунных вкладышей и изношенных опорных подшипников 3528 категорически запрещена, так как это приведет к осевому люфту, нарушению зазоров масляного клина и моментальному повреждению зеркала шеек нового изделия
