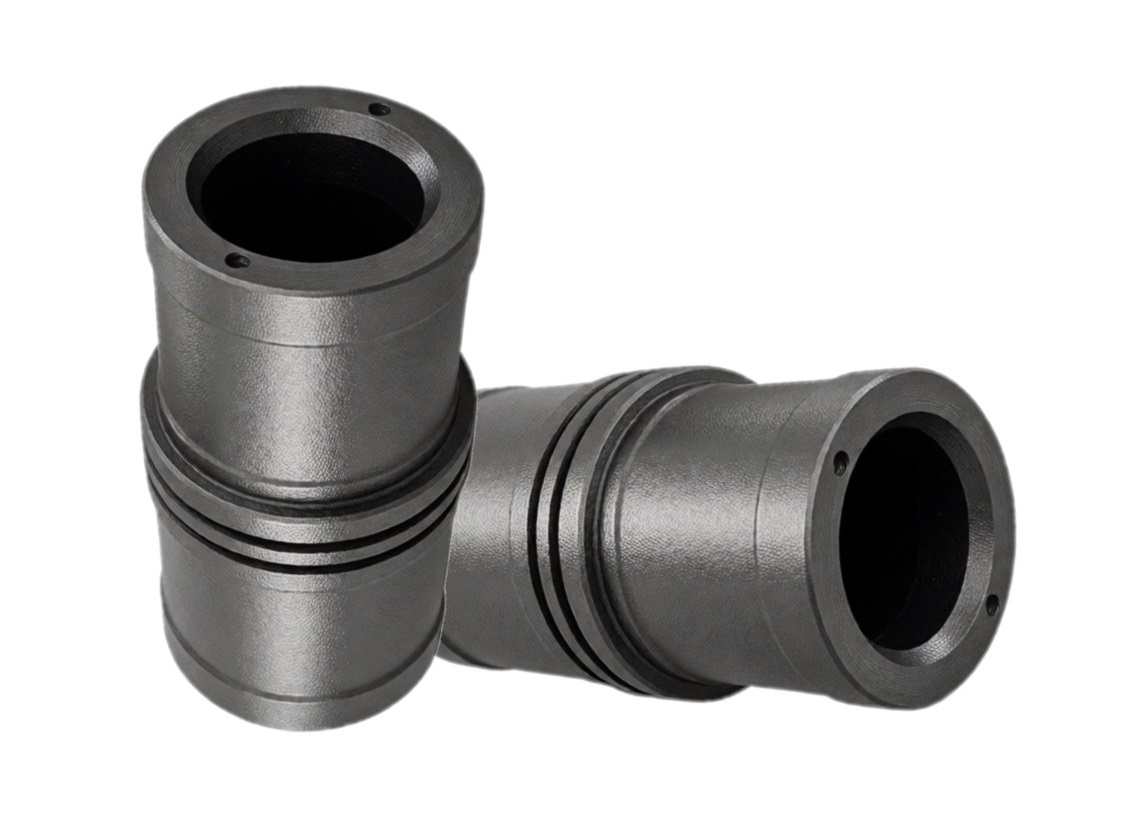

Гильза 3 ступени 105П50/15-4

Технические характеристики: Гильза 3 ступени 105П50/15-4

Гильза 3 ступени 105П50/15-4 - это прецизионная сменная втулка "мокрого" типа, устанавливаемая в блоки цилиндров высокого давления промышленных поршневых компрессоров (в частности, крупносерийной линейки 305ВП-16/70, 205ВП, 205ГП производства завода «BOREC»). Как ответственный узел цилиндропоршневой группы, она формирует прецизионное зеркало скольжения поршня и воспринимает основные радиальные и тепловые нагрузки в цикле предконечного сжатия технологических сред до 70 атмосфер (7,0 МПа).

Применение сменной гильзы полностью исключает необходимость расточки или замены массивного и дорогостоящего литого корпуса самого цилиндра при естественном износе рабочей зоны.

Технические параметры и геометрическая точность

Гильза 3 ступени 105П50/15-4 изготавливается методом центробежного литья с последующей чистовой механической обработкой и ступенчатым шлифованием наружных посадочных поясов.

• Чертежный шифр (артикул): 105П50/15-4
• Конструктивная масса: 32,8 кг
• Габаритная длина (высота): 310,0 мм
• Внутренний диаметр (калибр): 145,0 мм
• Наружные посадочные диаметры ступенчатый профиль: 210 мм / 192 мм
• Материал детали: износостойкий легированный специальный чугун
• Рабочая среда: атмосферный воздух, азот, водород, инертные газы

Материаловедение и металлообработка зеркала

• Перлитный специальный чугун. Металл легируется хромом, никелем и молибденом для получения стабильной перлитной структуры с пластинчатым или вермикулярным графитом. Это обеспечивает высокую жесткость, сопротивление питтинговой коррозии во влажной газовой среде и стойкость к термомеханической усталости.
• Плосковершинное хонингование. Финишная обработка внутреннего отверстия диаметр 145 мм выполняется с жестким допуском на овальность и конусообразность (не более сотых долей миллиметра). Микропрофиль поверхности (сетка хона) удерживает масляную пленку, минимизируя сухое трение в мертвых точках и продлевая ресурс поршневых колец.
• Кавитационная стойкость. Наружные стенки, омываемые проточной охлаждающей водой, устойчивы к микрогидравлическим ударам (кавитационной эрозии), возникающим из-за высокочастотных вибраций стенок при перекладке поршня.

Назначение и условия работы в компрессорной ступени

В четырехступенчатом компрессоре высокого давления 305ВП-16/70 третья ступень работает в условиях жесткого температурного градиента. Гильза выполняет сопряженные инженерные задачи:

1. Герметизация камеры сжатия. Вместе с чугунными или композитными (фторопластовыми) поршневыми кольцами поршня 105П50/15-2сб формирует герметичный объем для исключения перетечек сжимаемого газа в картер или полости низкого давления.
2. Отвод тепла (теплообмен). Стенка детали является прямым проводником избыточного тепла от сжимаемого газа к водяной рубашке охлаждения компрессора.
3. Направляющая ось. Центрирует движение поршня, компенсируя боковые нормальные усилия, передаваемые от крейцкопфного механизма базы компрессора.

Инженерный регламент монтажа и ТО

• Герметичность рубашки охлаждения. Посадка гильзы в блок цилиндров уплотняется в нижнем и верхнем поясах парой резиновых колец круглого сечения 200-210-58-2-6. Скручивание или подрезка колец при запрессовке недопустимы — это приведет к попаданию эмульсии в газ или гидроудару.
• Тепловой зазор. При сборке цилиндропоршневой группы строго выдерживается нормативный зазор между юбкой поршня и зеркалом гильзы для компенсации линейного термического расширения при выходе компрессора на номинальный режим работы.
• Дефектовка. При планово-предупредительном ремонте (ППР) износ оценивается нутромером в трех поясах по двум взаимно перпендикулярным осям. При обнаружении задиров, глубоких рисок или превышении критического лимита бочкообразности деталь подлежит замене.
