Гильза 1-й ступени 205П50/15-3

Техническое описание: Гильза 1-й ступени 205П50/15-3

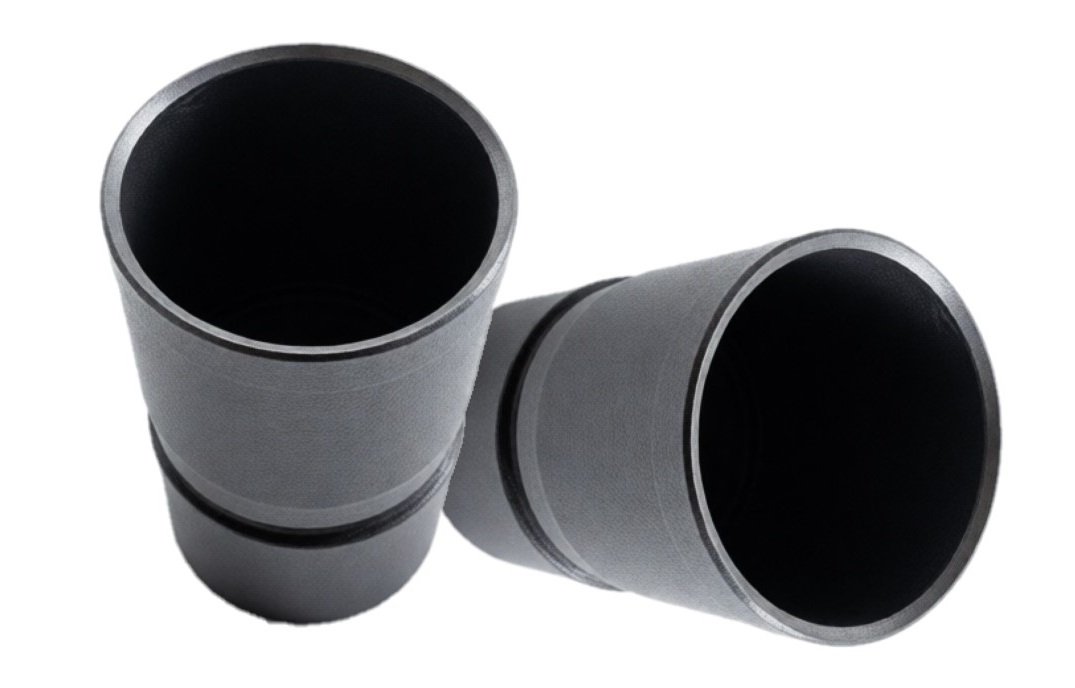

Гильза 1-й ступени 205П50/15-3 представляет собой сменную рабочую втулку цилиндра низкого давления (ЦНД). Компонент предназначен для установки на стационарные крейцкопфные поршневые компрессоры, построенные на оппозитной унифицированной базе 5П. Ключевыми эксплуатирующими узлами выступают тяжелые четырехступенчатые воздушные компрессорные установки 305ВП-16/70, а также специализированные газовые агрегаты серий 305ГП.

Основная кинематическая функция детали - формирование прецизионной направляющей полости с номинальным внутренним диаметром 500 мм для совершения возвратно-поступательного движения поршня первой ступени сжатия.

Конструктивные особенности и материаловедение

Конструкция гильзы 1-й ступени 205П50/15-3 отвечает жестким регламентам ГОСТ для оборудования, работающего под переменными знакопеременными нагрузками:

• Материал корпуса: Специальный износостойкий антифрикционный чугун (модифицированные марки СЧ или ВЧ с перлитной структурой). Сплав обладает повышенным сопротивлением усталостному разрушению и низким коэффициентом трения в паре с поршневыми кольцами.
• Конструктивный тип: «Мокрая» гильза. Наружная поверхность детали непосредственно омывается потоком охлаждающей жидкости из контура водяной рубашки цилиндра.
• Гидроизоляция контура: Герметичность жидкостной рубашки обеспечивается специализированными пазами под уплотнительные кольца круглого сечения (размерности типа 554-565), исключающими попадание хладагента в рабочую полость сжатия газов.
• Финишная обработка зеркала: Внутренний рабочий диаметр подвергается многоэтапному плосковершинному хонингованию. Получаемый микрорельеф сетки хона эффективно задерживает компрессорное масло, гарантируя гидродинамический или полусухой режим смазки и предотвращая сухое трение. В спецвыполнениях применяется азотирование для работы в коррозионно-активных средах.

Функциональные задачи в компрессорной группе

1. Локализация механического износа: Защищает несущую массивную отливку блока цилиндров от выработки поршневыми и маслосъемными кольцами.
2. Обеспечение компрессии: Поддерживает строгие геометрические допуски на эллипсность и конусность в течение всего межремонтного интервала (МРИ), минимизируя перетечки сжимаемого воздуха/газа из рабочей полости обратно в контур всасывания.
3. Оптимизация ТОиР: Позволяет проводить капитальный ремонт ЦНД методом агрегатной замены изношенной втулки вместо дорогостоящей расточки или полной выбраковки литого корпуса цилиндра.

Дефектовка и критерии замены

Прямыми инженерными показаниями к демонтажу и замене гильзы 205П50/15-3 являются:

• Превышение предельно допустимой овальности или конусности зеркала цилиндра (возникает из-за влияния нормальных сил на крейцкопфный механизм).
• Глубокие продольные задиры, царапины и риски, вызванные разрушением поршневых колец или попаданием абразива из магистрали всасывания.
• Выраженная кавитационная эрозия наружной стенки в зоне циркуляции охлаждающей воды.

Сопутствующие товары для регламентного ТОиР:

• Кольца уплотнительные рубашки охлаждения: Резиновые кольца круглого сечения по ГОСТ 9833-73 (типоразмер 500-510-58) для гидроизоляции контура водяного охлаждения ЦНД.
• Поршень 1-й ступени: Сопрягаемый алюминиевый или чугунный поршень номинального диаметра 500 мм в сборе.
• Кольца поршневые и маслосъемные Ф500: Комплект износостойких уплотнительных колец (чугунных или фторопластовых Ф4К20) для фиксации рабочей компрессии.
• Контрштоковые уплотнения и сальники: Комплекты РТИ и фторопластовых манжет для герметизации штоковой полосы цилиндра первой ступени.
