Компрессор 2ВМ4-9,6/161М1

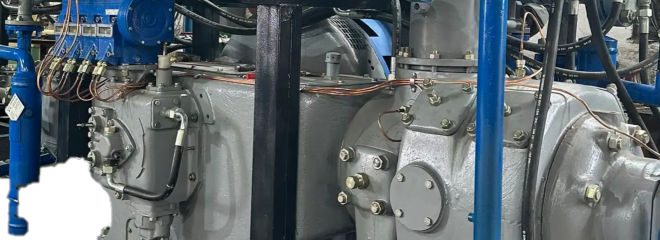

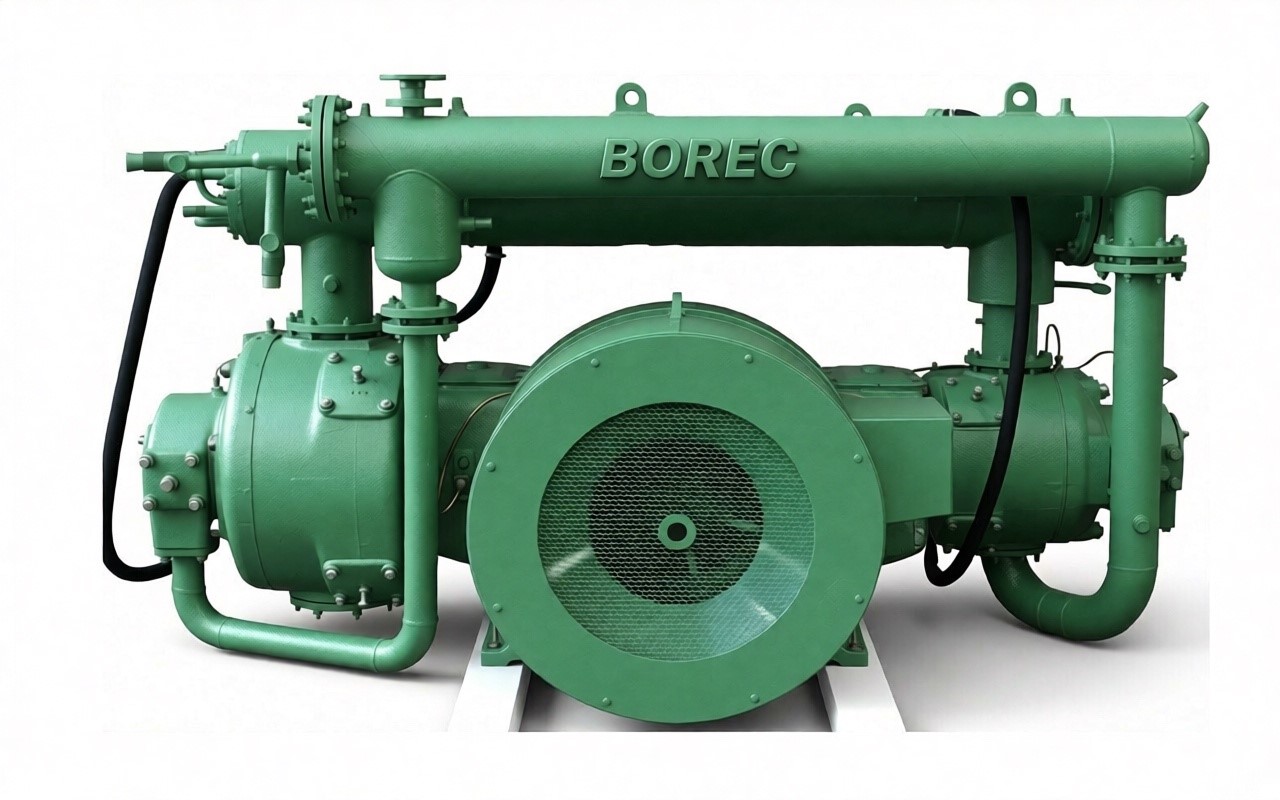

Поршневой воздушный компрессор 2ВМ4-9,6/161М1

Промышленный стационарный компрессор 2ВМ4-9,6/161М1 предназначен для сжатия атмосферного воздуха и его подачи под давлением в технологические линии. Данная установка востребована на предприятиях металлургической, горнодобывающей, химической и нефтеперерабатывающей промышленности, а также в машиностроении для обеспечения работы пневматического оборудования, выдувных агрегатов и систем автоматизации.

Технические параметры компрессора

Основные эксплуатационные характеристики оборудования:

• Производительность (по условиям всасывания): 9,6 м³/мин
• Конечное избыточное давление: 16,1 МПа (161 кгс/см²)
• Начальное давление: атмосферное
• Число ступеней сжатия: 4
• Потребляемая мощность вала (не более): 120 кВт
• Тип приводного электродвигателя: Асинхронный / Синхронный
• Частота вращения вала: 750 об/мин
• Расход охлаждающей воды: до 11 м³/ч
• Габаритные размеры установки (): 3050х1900х2200мм
• Масса агрегата (без смазки и ЗИП): 4650 кг

Конструктивные особенности

Компрессор 2ВМ4-9,6/161М1 выполнен на базе унифицированной четырехступенчатой оппозитной базы 2ВМ4. Оппозитное расположение цилиндров взаимно уравновешивает силы инерции движущихся масс, что снижает динамические нагрузки на фундамент и уменьшает уровень вибрации.

• Рама (картер): Чугунная, литая, коробчатого сечения с ребрами жесткости.
• Цилиндры: Оснащены рубашками водяного охлаждения для поэтапного отвода тепла.
• Коленчатый вал: Стальной, кованый, установлен на роликовых подшипниках качения.
• Система смазки: Двухконтурная. Циркуляционная под давлением — для узлов базы (механизм движения); принудительная от лубрикатора — для цилиндров и сальниковых уплотнений.
• Клапаны: Прямоточные и полосовые, оптимизированные для работы при высоком давлении.

Условия эксплуатации и требования к среде

Оборудование рассчитано на непрерывный режим работы в закрытых помещениях с искусственно регулируемыми климатическими условиями.

• Относительная влажность: до 80%.
• Требования к запыленности: содержание твердых частиц в запыленном воздухе на входе не должно превышать 10 мг/м³. Номинальный размер частиц — не более 10 мкм.
• Система охлаждения: Водяная, с открытым или замкнутым контуром. Давление охлаждающей воды — от 0,2 до 0,4 МПа.

Базовая комплектация компрессора

В стандартный комплект поставки технологического блока входят:

1. Компрессор в сборе с маховиком.
2. Приводной электродвигатель со станиной.
3. Система межступенчатых и концевого газоохладителей.
4. Влагоотделители ступеней сжатия.
5. Комплект трубопроводов обвязки в пределах установки.
6. Станция смазочная (лубрикатор).
7. Система автоматического управления и защиты (САУ и З).
8. Комплект монтажных частей и анкерных болтов.

Сопутствующие товары и оригинальные запасные части

Для поддержания регламентной производительности и проведения планово-предупредительных ремонтов (ТО-1, ТО-2, КР) поставляются оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-9,6/161М1 со склада завода:

• Поршневые кольца (уплотнительные, маслосъемные) всех ступеней.
• Цилиндры, поршни, штоки и крейцкопфы.
• Вкладыши шатунных подшипников (номинальных и ремонтных размеров).
• Клапанные пластины, пружины, клапаны в сборе.
• Элементы систем фильтрации воздуха и масел.

Преимущества эксплуатации компрессора

• Ремонтопригодность: Свободный доступ к узлам трения и клапанным коробкам сокращает время простоя при ТО.
• Жесткость конструкции: Чугунная литая рама выдерживает длительные переменные нагрузки без деформации створов.
• Многоступенчатое сжатие: Четыре ступени с промежуточным охлаждением снижают конечную температуру сжатого воздуха, оптимизируя КПД.
• Безопасность: Автоматика САУ контролирует температуру воздуха по ступеням, давление в системе смазки и проток охлаждающей воды с функцией аварийного останова.

Монтажные и пусконаладочные работы

Шеф-монтаж, пусконаладка и первичный инструктаж обслуживающего персонала выполняются сервисной службой завода-изготовителя. Специалисты осуществляют контроль правильности установки на фундамент, выверку соосности валов компрессора и электродвигателя, подключение КИПиА и проверку работоспособности автоматики под нагрузкой. По окончании работ подписывается акт ввода оборудования в эксплуатацию с фиксацией рабочих параметров в формуляре.

Как купить компрессор

Чтобы узнать актуальные сроки производства, технические опции и финальная цена компрессора 2ВМ4-9,6/161М1, направьте официальный запрос на электронную почту отдела сбыта или заполните опросный лист на сайте. Конструкторское бюро готово адаптировать систему автоматики под стандарты АСУ ТП вашего предприятия.

После согласования договора осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России.
