Компрессор 2ВМ4-12/65М1

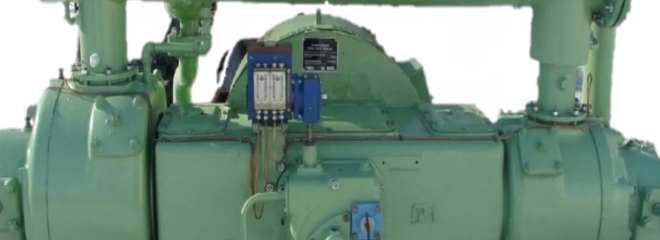

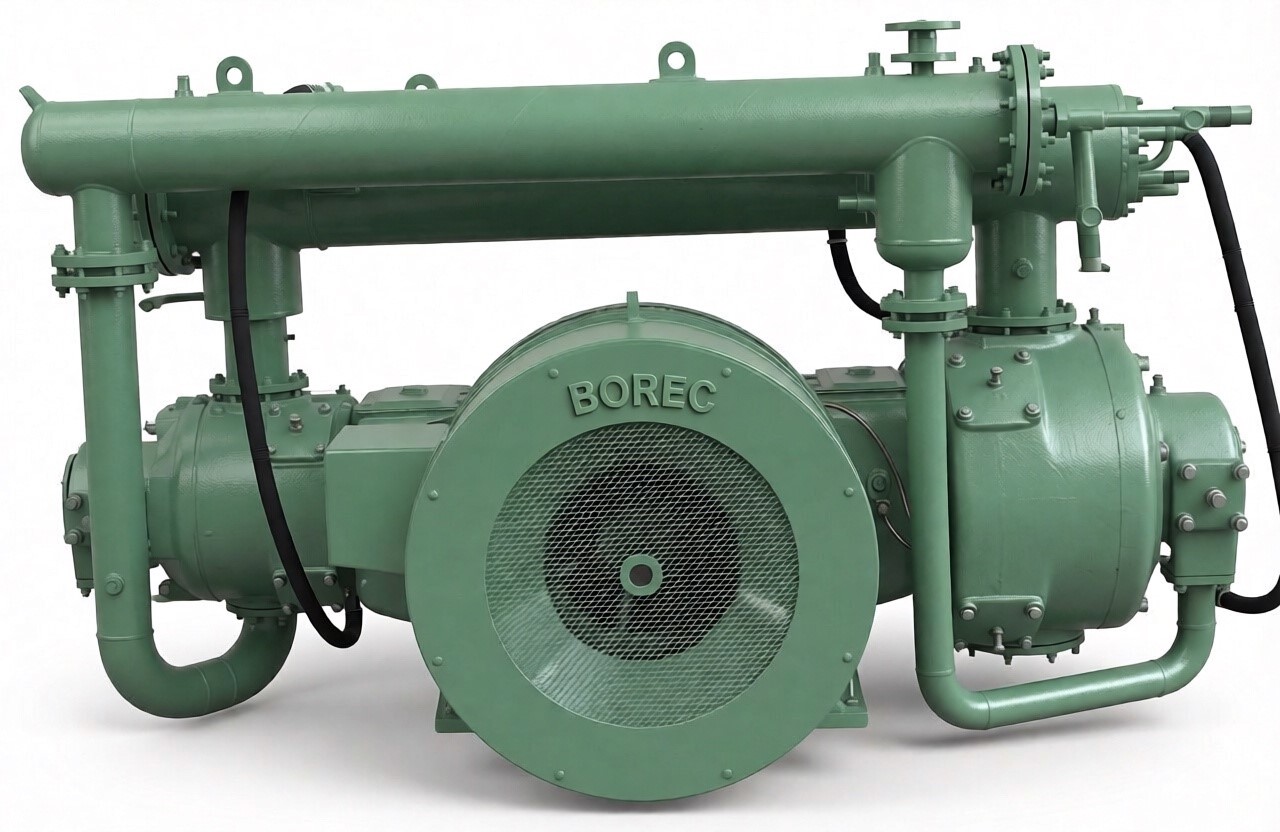

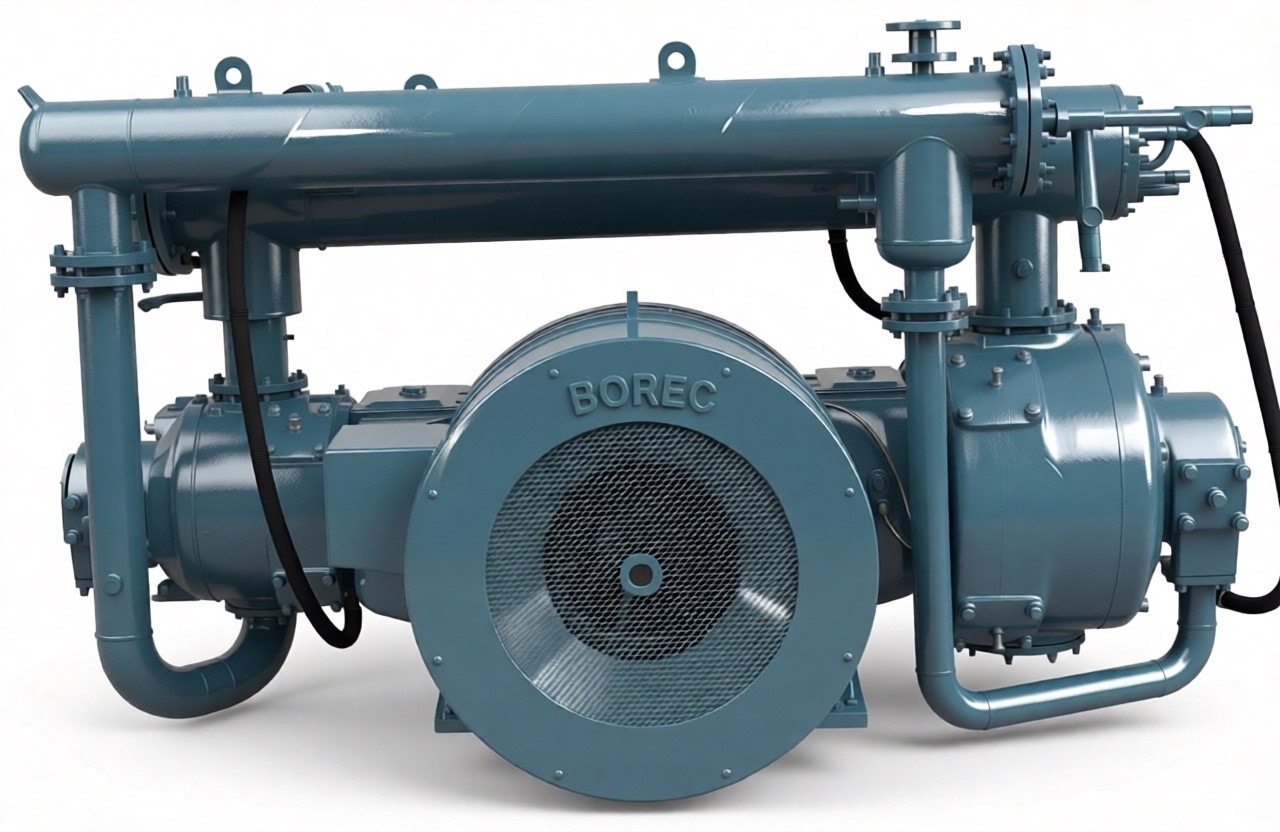

Поршневой воздушный компрессор 2ВМ4-12/65М1

Стационарный четырехступенчатый поршневой компрессор 2ВМ4-12/65М1 предназначен для сжатия атмосферного воздуха до избыточного давления 65 кгс/см² (6,5 МПа).

Компрессор модели 2ВМ4-12/65М1 выполнен на оппозитной двухрядной базе М4 с крейцкопфным механизмом движения и водяным охлаждением. Модификация применяется в нефтехимической, металлургической и горнодобывающей отраслях для обеспечения технологических процессов воздухом высокого давления.

Технические параметры

• Сжимаемая среда: атмосферный воздух.
• Объемная производительность: 12 м³/мин (100% мощности) / 6 м³/мин (50% мощности).
• Давление начальное / конечное: атмосферное / 65 кгс/см².
• Электродвигатель: двухскоростной асинхронный А2К85/24-8/16 УХЛ4.
• Мощность / Частота вращения: 160 кВт (740 об/мин) / 75 кВт (370 об/мин).
• Тип охлаждения: водяное (расход воды до 4,26 м³/ч).
• Объем масла в картере: 100 л.
• Габариты установки (ДхШхВ): 3175 х 1975 х 2420 мм.
• Масса установки в объеме поставки: 5050 кг.

Конструктивные особенности и условия среды

• Оппозитная база М4. Горизонтальное размещение цилиндров противоположно друг другу взаимно уравновешивает силы инерции поршней, минимизируя динамические нагрузки на фундамент и гася вибрации.
• Крейцкопфный механизм. Перенос нормальных сил со стенок цилиндра на направляющие крейцкопфа снижает односторонний износ цилиндропоршневой группы.
• Двухскоростной двигатель. Прямой привод позволяет осуществлять двухпозиционное регулирование производительности (100% или 50%), снижая электропотребление при падении разбора воздуха.
• Раздельная смазка. Механизм движения смазывается циркуляционным методом под давлением, а цилиндры и сальники — принудительно дозированным способом через лубрикатор.
• Эксплуатационные требования. Оборудование выполнено по категории УХЛ4 (ГОСТ 15150-69). Температура в зале должна составлять от +5 °C до +40 °C. Запыленность воздуха на входе — не более 10 мг/м³.

Комплектация и запасные части

В базовую комплектацию входят: компрессорный блок в сборе, двухскоростной электродвигатель, межступенчатые и концевой водяные газоохладители, система влагомаслоотделения с продувочными клапанами, лубрикатор высокого давления, шкаф автоматического управления и комплекты трубопроводов с анкерными болтами.

Для проведения регламентных ТО и ремонтов поставляются оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-12/65М1:

• Поршневые, направляющие и маслосъемные кольца.
• Прямоточные клапаны ПИК ступеней сжатия, пластины и седла.
• Сальники штока, прокладки и резиновые уплотнения.
• Вкладыши шатунные, пальцы крейцкопфа, втулки.
• Фильтроэлементы воздушных и масляных систем.
• Компрессорные масла марок К-12, К-19, МС-20.

Эксплуатационные преимущества

• Высокая ремонтопригодность. Унификация узлов базы М4 обеспечивает доступность деталей. Архитектура блоков позволяет менять клапаны и кольца на месте без демонтажа цилиндров.
• Энергоэффективность. Перевод мотора на пониженную частоту вращения при частичной нагрузке снижает пусковые токи и текущие затраты на электроэнергию.
• Контроль параметров. Шкаф автоматики непрерывно отслеживает давление масла, проток воды и температуру воздуха по ступеням, блокируя привод при аварийных значениях.
• Ресурс. Проектный срок службы до капитального ремонта составляет не менее 40 000 моточасов.

Монтаж, пусконаладка и покупка

Шеф-монтаж и ввод в эксплуатацию осуществляются специалистами завода-изготовителя. Комплекс работ включает выверку фундамента, контроль соосности с двигателем, ревизию узлов после транспортировки, подключение к инженерным сетям, настройку лубрикатора, проверку КИПиА, а также испытания на холостом ходу и под поэтапной нагрузкой до 65 кгс/см².

Итоговая цена компрессора 2ВМ4-12/65М1 рассчитывается на основании технического задания и зависит от исполнения системы охлаждения (открытая или замкнутая) и модификации шкафа автоматики. Для получения коммерческого предложения направьте запрос с параметрами обвязки на электронную почту отдела продаж.

После подписания договора осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Узлы поставляются на жестких транспортных рамах в консервационной упаковке.
