Компрессор 2ВМ4-8/401

Поршневой воздушный компрессор 2ВМ4-8/401

Стационарный промышленный компрессор 2ВМ4-8/401 разработан для компримирования атмосферного воздуха до сверхвысокого давления и его подачи в магистральные линии. Оборудование применяется в металлургии (окисление руды), химическом синтезе, на воздухоразделительных станциях и испытательных стендах.

Конструктивно компрессор 2ВМ4-8/401 представляет собой горизонтальную крейцкопфную машину на оппозитной базе М4 с шестиступенчатым сжатием, что гарантирует стабильную круглосуточную работу в непрерывном цикле.

Технические параметры оборудования

• Сжимаемый газ: атмосферный воздух.
• Объемная производительность (по условиям всасывания): 8 ± 0,42 м³/мин.
• Давление всасывания: атмосферное.
• Давление нагнетания (абсолютное): от 201 до 401 кгс/см² (40,1 МПа).
• Количество ступеней сжатия: 6.
• Приводной электродвигатель: А2К85/24-8/16 УХЛ4 (двухскоростной асинхронный, короткозамкнутый).
• Номинальная мощность привода (100% / 50% нагрузки): 160 / 75 кВт.
• Частота вращения вала (100% / 50% нагрузки): 740 / 370 об/мин.
• Потребляемая мощность на валу (100% нагрузки): 140 ± 7 кВт.
• Система охлаждения: водяная, с расходом воды до 6,96 м³/ч (при избыточном давлении на входе 2 ± 0,5 кгс/см²).
• Масса компрессора / установки в комплекте поставки: 5500 / 6200 кг.
• Габаритные размеры установки (ДхШхВ): 3845 х 1500 х 2230 мм.

Конструктивные особенности и кинематическая схема

• Уравновешенная база М4: Оппозитное расположение двух рядов цилиндров (под углом 180°) взаимно компенсирует силы инерции движущихся масс первого и второго порядка. Это снижает динамические нагрузки на коренные подшипники, станину и фундаментное основание.
• Шестиступенчатая структура: Газоперекачивающий блок состоит из двух цилиндров, в каждом из которых реализовано три ступени сжатия (дифференциальные поршни из специального чугуна или стали). Шесть этапов компримирования снижают степень повышения давления на каждую ступень, удерживая температуру газа после финальной ступени в пределах 170 °C, что исключает коксование смазки.
• Раздельный контур смазки: Механизм движения (шатуны, крейцкопфы, вкладыши) смазывается циркуляционным способом под давлением от шестеренного насоса. Цилиндры всех ступеней и сальниковые уплотнения штоков снабжаются смазочным материалом принудительно через многоплунжерный лубрикатор высокого давления.
• Клапанные узлы: Газораспределение осуществляется посредством самодействующих прямоточных и кольцевых клапанов (серий ПИК, КЛТ), обладающих минимальным газодинамическим сопротивлением.

Условия эксплуатации и требования к среде

• Размещение: закрытые отапливаемые машинные залы, соответствующие климатическому исполнению УХЛ4 по ГОСТ 15150-69.
• Температурный диапазон всасывания: от -25 °C до +35 °C.
• Качество воздушной среды: сухой атмосферный воздух без содержания взвесей нефтепродуктов, абразивной пыли и агрессивных газов. На входном коллекторе обязательна установка фильтра.
• Качество охлаждающей жидкости: техническая или оборотная вода с жесткостью не более 7 мг-экв/л для предотвращения образования отложений на стенках охлаждающих рубах цилиндров и трубных пучках теплообменников. Максимальная температура воды на входе — +25 °C.

Базовая комплектация компрессора

В стандартный комплект поставки входят:

1. Поршневой блок компрессора в сборе на чугунной станине.
2. Статор и ротор встроенного электродвигателя А2К85/24-8/16 УХЛ4.
3. Межступенчатые и концевой газоохладители трубчатого типа.
4. Влагомаслоотделители со встроенными устройствами циклической продувки конденсата.
5. Станция смазки механизма движения и лубрикаторная система цилиндров.
6. Комплект технологических трубопроводов обвязки в пределах рамы.
7. Шкаф управления электродвигателем и шкаф автоматики (ШУК).
8. Комплект КИПиА (датчики температуры, манометры, реле протока воды).
9. Анкерные шпильки, монтажные детали, технический паспорт и руководство по эксплуатации.

Сопутствующие товары и оригинальные запасные части

Для проведения технического обслуживания, текущих и капитальных ремонтов на складе поддерживаются оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-8/401:

• Сменные рабочие гильзы цилиндров высокого и низкого давления.

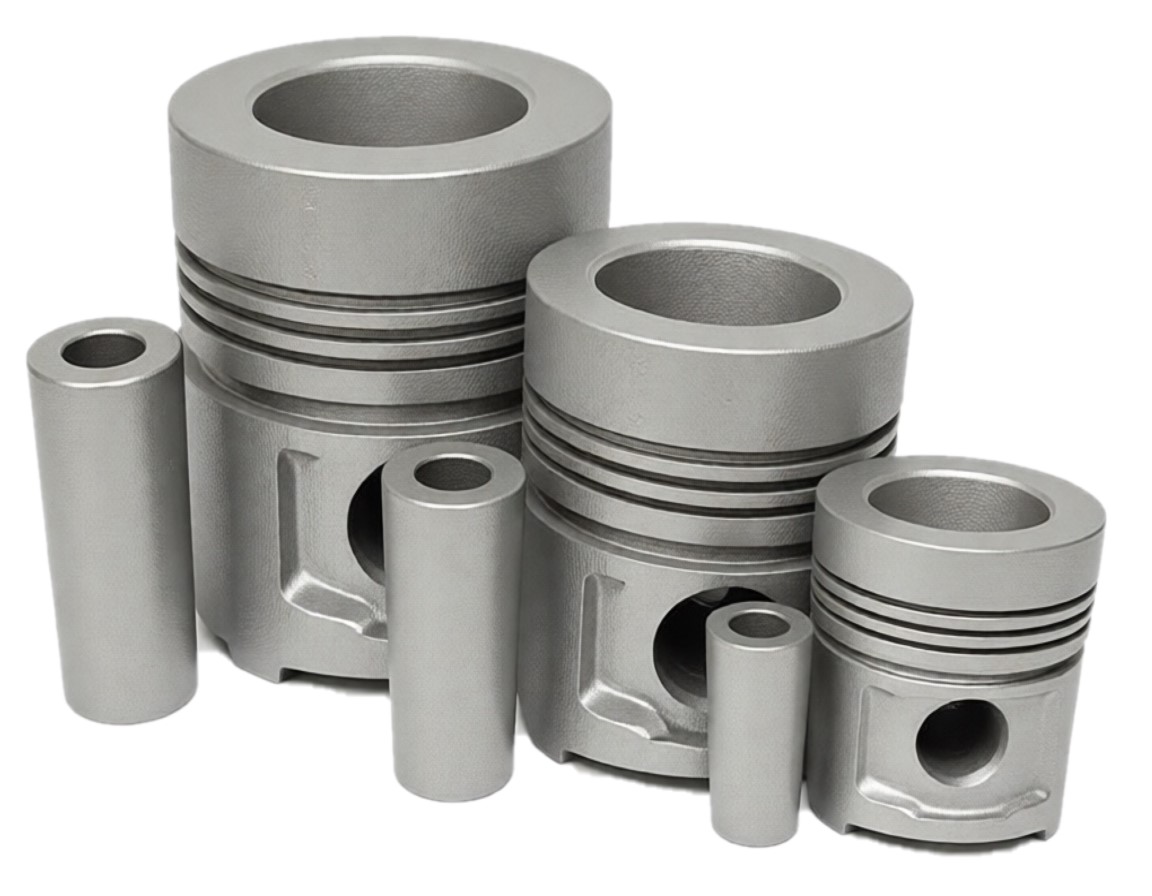

• Поршни 1-3-5 и 2-4-6 ступеней в сборе со штоками.
• Поршневые уплотнительные, маслосъемные и направляющие кольца всех типоразмеров.
• Клапаны в сборе (ПИК, КЛТ), запасные пластины и пружины к ним.
• Вкладыши шатунных и коренных подшипников (ВК140-01/02), пальцы и втулки крейцкопфов.
• Сальниковые коробки и уплотнительные элементы штоков высокого давления.

Среди сопутствующих товаров доступны: адсорбционные блоки осушки сжатого воздуха высокого давления, магистральные фильтрующие элементы и ресиверы-накопители, рассчитанные на рабочее давление 40,1 МПа.

Преимущества эксплуатации компрессора

• Энергетическая оптимизация: Двухскоростной асинхронный двигатель реализует двухпозиционное регулирование (100% или 50% производительности). Это снижает непроизводительные затраты электроэнергии при изменении объемов потребления воздуха.
• Высокий механический КПД: Крейцкопфный механизм полностью разгружает зеркало цилиндров от нормальных (боковых) усилий трения, минимизируя износ поршневой группы.
• Ремонтопригодность: Горизонтальная оппозитная компоновка обеспечивает сквозной доступ к клапанам, поршням и уплотнениям без демонтажа смежных узлов и разборки картера базы.

Монтажные и пусконаладочные работы

Ввод силового агрегата в эксплуатацию осуществляется шеф-инженерами завода-изготовителя:

• Контроль геометрии фундамента, установка рамы-станины и выверка горизонтальности коленчатого вала.
• Монтаж статора и прессовая посадка ротора приводного электродвигателя на хвостовик вала компрессора с контролем зазоров.
• Обвязка контуров охлаждения и сжатого воздуха, пневматические испытания на герметичность (опрессовка) всех шести ступеней.
• Калибровка датчиков шкафа автоматики, проверка срабатывания аварийной защиты по перегреву, падению давления масла или остановке протока воды.
• Комплексное тестирование компрессора на холостом ходу и под нагрузкой в течение регламентированных 72 часов.
