Компрессор 2ВМ4-15/25СМ1

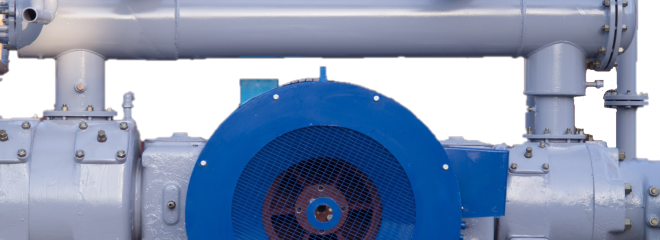

Стационарный компрессорный агрегат 2ВМ4-15/25СМ1

Оппозитный поршневой компрессор 2ВМ4-15/25СМ1 представляет собой промышленную крейцкопфную машину стационарного типа. Агрегат выполнен на базе унифицированной М-образной станины (база М4) и осуществляет трехступенчатое сжатие воздушной массы без подачи смазочных материалов в рабочие полости цилиндров. Взаимно противоположное (оппозитное) движение поршней обеспечивает динамическую уравновешенность сил инерции первого и второго порядка, что минимизирует знакопеременные нагрузки на несущую раму и фундаментное основание.

Сфера применения и технологические ограничения

Компрессор 2ВМ4-15/25СМ1 спроектирован для тяжелых режимов эксплуатации на объектах нефтехимической, металлургической, азотной и горнодобывающей промышленности. Из-за конструктивного отсутствия лубрикаторного масла в тракте сжатия, воздушная смесь на выходе полностью лишена аэрозолей нефтепродуктов. Это позволяет исключить из пневматической схемы дорогие угольные фильтры-маслоотделители. Машина рассчитана на непрерывный режим работы в жестких климатических условиях (категория размещения 4 по ГОСТ 15150-69).

Если перед вашей службой капитального строительства стоит задача модернизировать цеховую компрессорную станцию, решение купить компрессор 2ВМ4-15/25СМ1 обеспечит производство технологическим воздухом без риска загрязнения исполнительных механизмов и конечного продукта.

Рабочие и конструктивные параметры

• Объемная производительность (по условиям всасывания): 15,0 м³/мин (при 750 об/мин коленвала) / 7,5 м³/мин (при 375 об/мин)
• Рабочая среда: атмосферный воздух (без механических примесей)
• Абсолютное давление на входе: 0,1 МПа (1 кгс/см²)
• Избыточное нагнетаемое давление: 2,5 МПа (25 кгс/см²)
• Потребляемая мощность на валу (макс.): не более 140 кВт
• Электродвигатель в комплекте: А2К 85/24-8/16 УХЛ4 (160/75 кВт, встроенный синхронный/асинхронный)
• Механизм уплотнения поршней: сухой (материал колец — композиты на основе фторопласта Ф4К20)
• Система смазки станины: циркуляционная под давлением (от шестеренного насоса) для направляющих крейцкопфов и шатунных вкладышей
• Расход охлаждающей технической воды: до 64 л/мин (при температуре входящей воды +15 °C)
• Масса агрегата в сборе (без учета фундамента): 4830 кг

Особенности механической части и автоматизации

• Бессальниковая безмасляная поршневая группа: Применение самосмазывающихся композитных материалов для поршневых колец и направляющих уплотнений штока полностью снимает необходимость тонкой фильтрации воздуха от масла.
• Безмуфтовое исполнение привода: Ротор двухскоростного двигателя жестко монтируется непосредственно на консольную часть вала машины, что ликвидирует узел упругой муфты, исключает проблемы центровки валов и снижает механические потери.
• Трёхступенчатый газовый тракт: Разделение процесса сжатия на три этапа с промежуточным охлаждением в трубчатых теплообменниках удерживает температуру сжатого воздуха в регламентированных пределах, предотвращая термическую деградацию уплотнений.
• Автоматизированный щит управления: Микропроцессорный контроллер непрерывно отслеживает давление в масляной магистрали рамы, температуру газа на каждой ступени, проток оборотной воды и токовые нагрузки двигателя, мгновенно инициируя защитный останов при аварийных уставках.

Комплектация и ценообразование

Базовая отгрузочная спецификация включает: рамную базу М4 с кривошипно-шатунным механизмом, блоки цилиндров трех ступеней, двухскоростной приводной электродвигатель, промежуточные газоохладители, влагоотделители высокого давления, комплект межступенчатого обвязочного трубопровода и анкерные болты.

Окончательная цена компрессора 2ВМ4-15/25СМ1 рассчитывается индивидуально. На стоимость влияют требования к взрывозащите шкафа автоматики, климатическое исполнение (УХЛ или Т), а также необходимость поставки блочно-модульного здания (компрессорного контейнера).
