Компрессор 2ВМ4-12/65

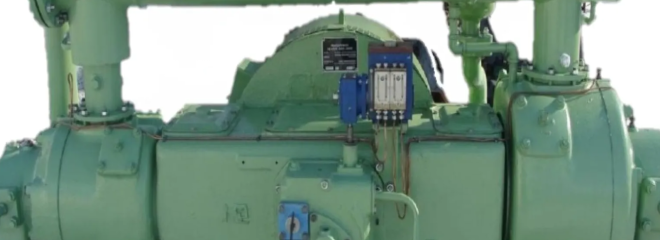

Поршневой воздушный компрессор 2ВМ4-12/65

Промышленный стационарный компрессор 2ВМ4-12/65 предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы предприятий нефтехимической, горнодобывающей, металлургической и других отраслей промышленности.

Технические параметры оборудования

Установка представляет собой горизонтальный крейцкопфный компрессор со встречным движением поршней (оппозитное исполнение).

• Производительность (по условиям всасывания): 12 м³/мин (0,2 м³/с)
• Начальное давление: атмосферное
• Конечное избыточное давление: 6,4 МПа (65 кгс/см²)
• Число ступеней сжатия: 2
• Потребляемая мощность (на валу): не более 135 кВт
• Тип электродвигателя: асинхронный / синхронный (в зависимости от модификации)
• Мощность приводного двигателя: 160 кВт
• Частота вращения коленчатого вала: 750 об/мин
• Расход охлаждающей воды (без концевого холодильника): до 110 л/мин
• Габаритные размеры установки (ДхШхВ): 3250 х 2100 х 2450 мм
• Масса компрессора (без смазочных материалов и ЗИП): 5650 кг

Конструктивные особенности

Оппозитная конструкция базы 4ВМ позволяет взаимно уравновешивать силы инерции движущихся масс. Это снижает динамические нагрузки на фундамент и увеличивает межремонтный интервал механической части.

1. Рама (картер): Литая, чугунная, коробчатого сечения с внутренними ребрами жесткости.
2. Цилиндры: Двойного действия. Конструкция предусматривает съемные литые рубашки для циркуляции охлаждающей жидкости.
3. Механизм движения: Стальной коленчатый вал, штампованные шатуны, стальные крейцкопфы с чугунными или алюминиевыми ползунами.
4. Система смазки: Двухконтурная. Циркуляционная система низкого давления (от шестеренного насоса) подает масло к узлам базы. Лубрикатор высокого давления осуществляет дозированную подачу смазки в цилиндры и сальники.
5. Охлаждение: Жидкостное, замкнутое или открытое. Промежуточные газоохладители трубчатого типа обеспечивают снижение температуры воздуха между ступенями для оптимизации КПД сжатия.

Условия эксплуатации и требования к среде

Оборудование рассчитано на непрерывный режим работы (S1) в следующих условиях:

• Размещение: Закрытые отапливаемые или вентилируемые машинные залы.
• Температура воздуха в помещении: от +5 °C до +40 °C.
• Относительная влажность: до 80% при температуре +25 °C.
• Требования к всасываемой среде: Атмосферный воздух, не содержащий капельной влаги, твердых абразивных частиц концентрацией более 10 мг/м³ и агрессивных газов (сероводород, аммиак), вызывающих коррозию металлов.

Базовая комплектация компрессорной установки

При заказе стандартного исполнения в комплект поставки входят:

• Компрессор 2ВМ4-12/65 в сборе с маховиком;
• Двухскоростной приводной электродвигатель;
• Промежуточный и концевой газоохладители;
• Влагоотделители ступеней;
• Система автоматизации и аварийной защиты (микропроцессорный шкаф управления);
• Комплект межступенчатых трубопроводов с запорной арматурой;
• Комплект монтажных анкерных болтов;
• Эксплуатационная документация (паспорт, руководства по монтажу и ТО).

Запасные части и сопутствующее оборудование

Для поддержания регламентной производительности на складе завода всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-12/65:

• Поршневые кольца (чугунные, фторопластовые);
• Клапаны ПИК (прямоточные индивидуальные круглые) первой и второй ступеней;
• Сальниковые уплотнения штоков;
• Вкладыши шатунных и рамовых подшипников (номинальных и ремонтных размеров);
• Элементы систем фильтрации и лубрикаторы.

В качестве сопутствующих товаров доступны воздушные ресиверы объемом от 1,0 до 10 м³ на рабочее давление 6,4 МПа, магистральные фильтры очистки от масляного тумана и адсорбционные осушители воздуха.

Преимущества выбора данной модели

• Ремонтопригодность: Унификация узлов с базой 4ВМ упрощает поиск деталей и проведение капитального ремонта.
• Жесткость конструкции: Чугунное литье основных узлов обеспечивает стойкость к деформациям при пиковых нагрузках.
• Энергоэффективность: Двухступенчатое сжатие с промежуточным охлаждением снижает затраты удельной мощности на кубический метр воздуха.
• Автономность контроля: Микропроцессорная система автоматически отключает привод при падении давления масла, перегреве сжатого газа или прекращении подачи охлаждающей воды.

Шеф-монтаж и пусконаладочные работы

Выполнение монтажных работ специалистами завода-изготовителя гарантирует сохранение заводских гарантийных обязательств. Комплекс услуг включает:

• Проверку геометрии фундамента и соосности валов компрессора и двигателя;
• Ревизию узлов после транспортировки;
• Подключение внешних инженерных сетей (вода, воздух, электрическая часть);
• Настройку параметров шкафа автоматики;
• Проведение индивидуальных испытаний на холостом ходу и под нагрузкой в течение 72 часов с подписанием акта ввода в эксплуатацию.

Порядок размещения заказа и логистика

Финальная цена компрессора 2ВМ4-12/65 формируется на основании заполненного опросного листа и зависит от выбранного типа электродвигателя (взрывозащищенное или общепромышленное исполнение), комплектации шкафа автоматики и необходимости поставки дополнительных опций (системы обогрева, частотного регулирования).

Отгрузка оборудования осуществляется со склада готовой продукции. Производится бережная доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Упаковка соответствует ГОСТ 15150-69 и защищает узлы от коррозии при транспортировке открытым подвижным составом.
