Компрессор 2ВМ2,5-9/220М

Технические параметры и назначение компрессора 2ВМ2,5-9/220М

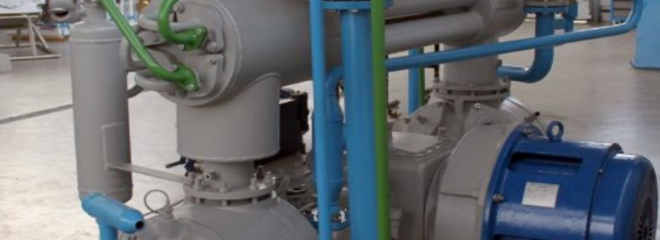

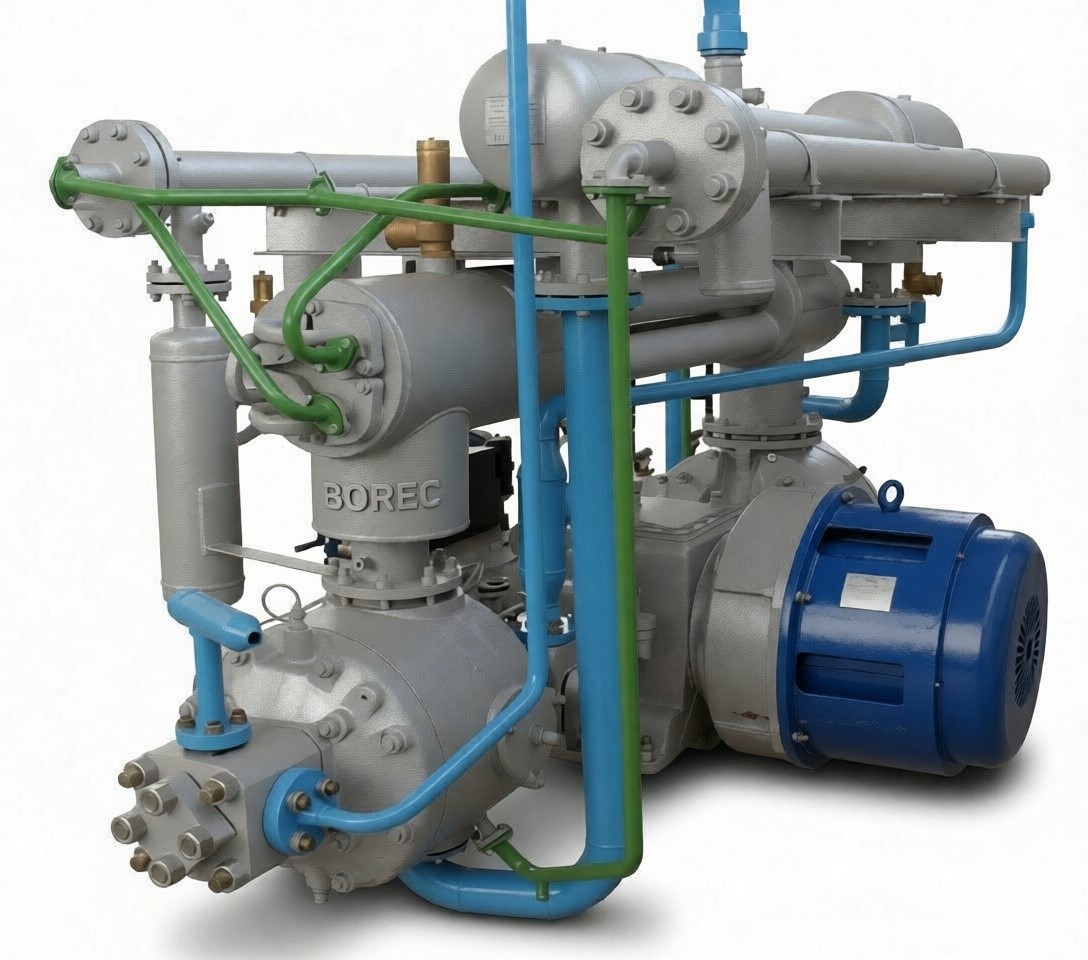

Стационарный поршневой компрессор 2ВМ2,5-9/220М - это горизонтальная оппозитная двухрядная крейцкопфная машина с многоступенчатым сжатием и жидкостным охлаждением. Агрегат предназначен для обеспечения технологических процессов промышленным воздухом высокого давления. Номинальное конечное избыточное давление на выходе составляет 22 МПа (220 кгс/см²), объемная производительность, приведенная к условиям всасывания — 9,0 м³/мин.

Заводская цена компрессора 2ВМ2,5-9/220М формируется исходя из выбранной модификации приводного электродвигателя (синхронного или асинхронного типа) и комплектации систем автоматического управления.

Конструктивное устройство установки

Конструкция машины базируется на унифицированной двухколенной базе 2М2,5. Оппозитное расположение цилиндров обеспечивает взаимную компенсацию сил инерции первого и второго порядка движущихся масс, что минимизирует знакопеременные нагрузки на фундаментное основание.

• Станина: литая чугунная коробчатого сечения с внутренними перегородками жесткости и люками для обслуживания узлов движения.
• Кривошипно-шатунный механизм: стальной кованый коленчатый вал, соединенный с чугунными или стальными шатунами и крейцкопфами.
• Цилиндры и поршни: ступенчатая схема сжатия с последовательным уменьшением диаметров цилиндров от первой ступени к последующим. Герметичность камер сжатия обеспечивается поршневыми и маслосъемными кольцами из износостойкого серого чугуна или композитных полимеров (фторопластовых композиций).
• Система смазки: раздельная. Узлы базы смазываются циркуляционным способом под давлением от шестеренного насоса. Цилиндры и сальниковые уплотнения смазываются дозированно посредством многоплунжерного приводного лубрикатора.

Условия эксплуатации и параметры рабочей среды

Установка рассчитана на непрерывный (круглосуточный) режим работы в условиях закрытых взрывобезопасных помещений.

• Температурный режим: температура окружающего воздуха в машинном зале должна находиться в пределах от +5 °C до +40 °C.
• Всасываемая среда: атмосферный воздух без содержания капельной влаги и твердых абразивных частиц с концентрацией пыли до 10 мг/м³.
• Охлаждающая вода: расход, жесткость и температура подаваемой жидкости регулируются техническими условиями эксплуатации (ГОСТ 2874-82).

Состав базовой поставки

Оборудование поставляется в виде укрупненных сборочных единиц высокой степени заводской готовности:

1. Компрессорный блок в сборе с кривошипно-шатунным механизмом и цилиндрами.
2. Приводной электродвигатель со статором и ротором.
3. Газоохладители (межступенчатые и концевой).
4. Пневматическая обвязка (межступенчатые трубопроводы, влагомаслоотделители).
5. Комплект контрольно-измерительных приборов и шкаф автоматического управления.
6. Фундаментная арматура (анкерные болты, подкладки).

Обеспечение запасными частями

Для проведения регламентных ремонтных работ (ТО-1, ТО-2, текущих и капитальных ремонтов) поставляются оригинальные запасные части и комплектующие компрессорной установки 2ВМ2,5-9/220М:

• Клапанные пластины, пружины, всасывающие и нагнетательные клапаны в сборе (прямоточные и пластинчатые).
• Поршневые кольца всех ступеней, поршни, пальцы, цилиндровые гильзы.
• Шатунные и рамовые вкладыши, крейцкопфные обушки.
• Элементы уплотнений, сальниковые набивки, прокладки корпуса.

Шеф-монтаж и пусконаладочные работы

Ввод установки в эксплуатацию выполняется службой инженерного сервиса предприятия-изготовителя и включает в себя:

• Проверку геометрических осей фундамента и правильности установки рамы.
• Контроль соосности вала компрессора и ротора приводного электродвигателя.
• Ревизию узлов движения, проверку зазоров в подшипниках и крейцкопфах.
• Подключение контуров охлаждения, смазки и шкафа автоматики.
• Прокрутку без нагрузки (вхолостую) и последующие испытания под полным рабочим давлением 22 МПа с фиксацией параметров в акте приемки.

Порядок размещения заказа и логистика

Поставка оборудования осуществляется по договору после согласования технического задания. Для формирования спецификации заказчик предоставляет опросный лист с указанием параметров питающей электросети, схемы водоснабжения и требований к уровню автоматизации.

Заводом обеспечивается доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Логистическая схема подбирается с учетом массогабаритных характеристик груза и инфраструктуры подъездных путей на объекте заказчика.
