Компрессор 2ВМ2,5-5/221

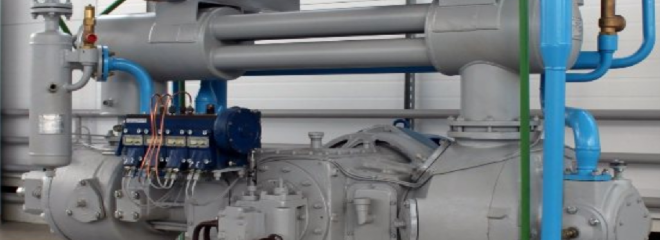

Промышленный поршневой компрессор 2ВМ2,5-5/221

Стационарный поршневой компрессор 2ВМ2,5-5/221 представляет собой пятиступенчатую крейцкопфную машину горизонтального типа с оппозитным расположением цилиндров. Оборудование предназначено для компримирования атмосферного воздуха и его подачи под избыточным сверхвысоким давлением 22,1 МПа (221 кгс/см²) в пневматические системы и технологические линии.

Компрессор марки 2ВМ2,5-5/221 востребован на предприятиях металлургической, нефтехимической, добывающей и оборонной отраслей.

Технические параметры

• Сжимаемый газ - Атмосферный воздух
• Объемная производительность (по условиям всасывания) - 5,0 м³/мин (300 м³/ч)
• Давление начальное - Атмосферное
• Давление конечное (избыточное) - 22,1 МПа (221 кгс/см²)
• Число ступеней сжатия - 5
• Тип базы компрессора - Оппозитная 2М2,5
• Мощность приводного электродвигателя - 90 кВт
• Частота вращения коленчатого вала - 980 об/мин
• Тип охлаждения - Водяное (принудительное, проточное или оборотное)
• Расход охлаждающей воды - Не более 55 л/мин
• Масса агрегата в комплекте поставки - 4250 кг
• Габаритные размеры установки (ДхШхВ) - 3050 х 2100 х 1650 мм

Конструктивные особенности

• Оппозитная база 2М2,5: Расположение поршневых групп в противоположных рядах взаимно уравновешивает силы инерции первого и второго порядка. Это минимизирует знакопеременные динамические нагрузки на фундамент и снижает уровень вибрации.
• Двухсистемная смазка: Элементы механизма движения (коленчатый вал, шатунные вкладыши, направляющие крейцкопфов) смазываются принудительно циркуляционной системой низкого давления от шестеренчатого насоса. Смазка зеркала цилиндров всех пяти ступеней и сальниковых уплотнений штоков осуществляется дозированно под высоким давлением с помощью многоотводного плунжерного лубрикатора.
• Пятиступенчатый цикл сжатия: Последовательное распределение давления по пяти ступеням оптимизирует термодинамический КПД процесса. Температура воздуха на выходе из каждого цилиндра строго регламентирована и не превышает 170°C.
• Межступенчатая сепарация: Между всеми ступенями установлены трубчатые газоохладители и влагомаслоотделители. Это предотвращает перегрев воздушного тракта, конденсирует влагу и удаляет избыточные фракции масла перед последующим сжатием.

Условия эксплуатации и требования к среде

• Климатическое исполнение: Размещение в закрытых компрессорных станциях. Допускается эксплуатация в диапазоне температур от +5°C до +40°C (исполнение УХЛ4 по ГОСТ 15150-69).
• Качество всасываемого воздуха: Запыленность атмосферного воздуха на входе не должна превышать 10 мг/м³. Не допускается содержание в воздушной среде сероводорода, хлора и других коррозионно-активных примесей.
• Параметры охлаждающей жидкости: Жесткость оборотной или проточной технической воды не должна превышать 7 мг-экв/л. Рабочее давление в контуре охлаждения — от 0,15 до 0,3 МПа.

Базовая комплектация

В стандартную заводскую спецификацию поставки технологического блока входят:

1. База компрессора (блок-картер со встроенным масляным насосом, коленчатый вал, шатуны, крейцкопфы).
2. Цилиндры I, II, III, IV и V ступеней сжатия в сборе с поршневыми группами.
3. Асинхронный приводной электродвигатель в комплекте с пусковой аппаратурой.
4. Станция смазочная многоотводная (плунжерный лубрикатор) с элементами привода.
5. Газоохладители межступенчатые и концевой.
6. Влагомаслоотделители контуров сжатия.
7. Комплект межступенчатой технологической обвязки (трубопроводы, предохранительные клапаны ступеней).
8. Система автоматического управления и контроля (шкаф САУКЗ) на базе микропроцессорного контроллера.

Сопутствующие товары и оригинальные части

Для поддержания номинальных рабочих параметров оборудования и проведения планово-предупредительных ремонтов (ТО, ТР, КР) на складе всегда в наличии сертифицированные запасные части и комплектующие компрессорной установки 2ВМ2,5-5/221:

• Поршневые и маслосъемные кольца всех пяти ступеней сжатия;
• Пластинчатые прямоточные клапаны ПИК (всасывающие, нагнетательные) и сменные полосы к ним;
• Цилиндры, поршни, штоки и крейцкопфные пальцы;
• Сальниковые блоки уплотнения штоков высокого давления в сборе;
• Тонкостенные шатунные вкладыши (номинальных и ремонтных размеров);
• Элементы масляной системы: плунжерные лубрикаторы, шестеренчатые насосы.

Дополнительно поставляются магистральные фильтры очистки сжатого воздуха, адсорбционные осушители высокого давления и ресиверы (воздухосборники) на рабочее давление 22,1 МПа.

Технологические преимущества

• Высокий эксплуатационный ресурс: Принудительная подача масла лубрикатором в цилиндры снижает коэффициент трения, сводит к минимуму износ зеркала цилиндров и продлевает межремонтный интервал.
• Термическая стабильность: Жидкостное охлаждение рубашек цилиндров и использование межступенчатых теплообменников исключают риск перегрева деталей даже при круглосуточном режиме работы.
• Автоматическая защита: САУКЗ контролирует критические точки: давление смазки в станине, температуру сжатого воздуха по ступеням, проток воды. При аварийном выходе параметров за уставки система останавливает главный привод.
• Удобство обслуживания: Горизонтальная компоновка узлов обеспечивает свободный доступ к клапанным коробкам и уплотнениям штоков без полного демонтажа блоков цилиндров.

Монтажные и пусконаладочные работы

Завод-изготовитель выполняет полный комплекс шеф-монтажных и пусконаладочных работ силами собственной мобильной технической службы. Крейцкопфные машины требуют высокоточной выверки осей на жестком бетонном фундаменте.

Объем инженерных услуг включает:

• Инструментальный контроль качества заливки и созревания фундаментного блока;
• Установку станины на анкерные болты, выверку соосности вала компрессора и ротора приводного электродвигателя;
• Наладку масляных зазоров в мотылевых и крейцкопфных подшипниках;
• Подключение лубрикатора, обвязку водяного контура и КИПиА;
• Проведение испытаний на холостом ходу, обкатку под нагрузкой и сдачу оборудования ОТК заказчика.

Порядок заказа и поставки

Окончательная цена компрессора 2ВМ2,5-5/221 формируется на основании опросного листа. На стоимость влияют: климатическое исполнение шкафа автоматики, комплектация дополнительными ресиверами и системами осушки, а также объем шеф-монтажных услуг.

Для получения технико-коммерческого предложения направьте официальный запрос с техническими требованиями в отдел продаж.

Логистической службой предприятия организуется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Оборудование проходит обязательную антикоррозийную консервацию и отгружается в жесткой деревянной таре по ГОСТ, предохраняющей узлы от повреждений при транспортировке.
