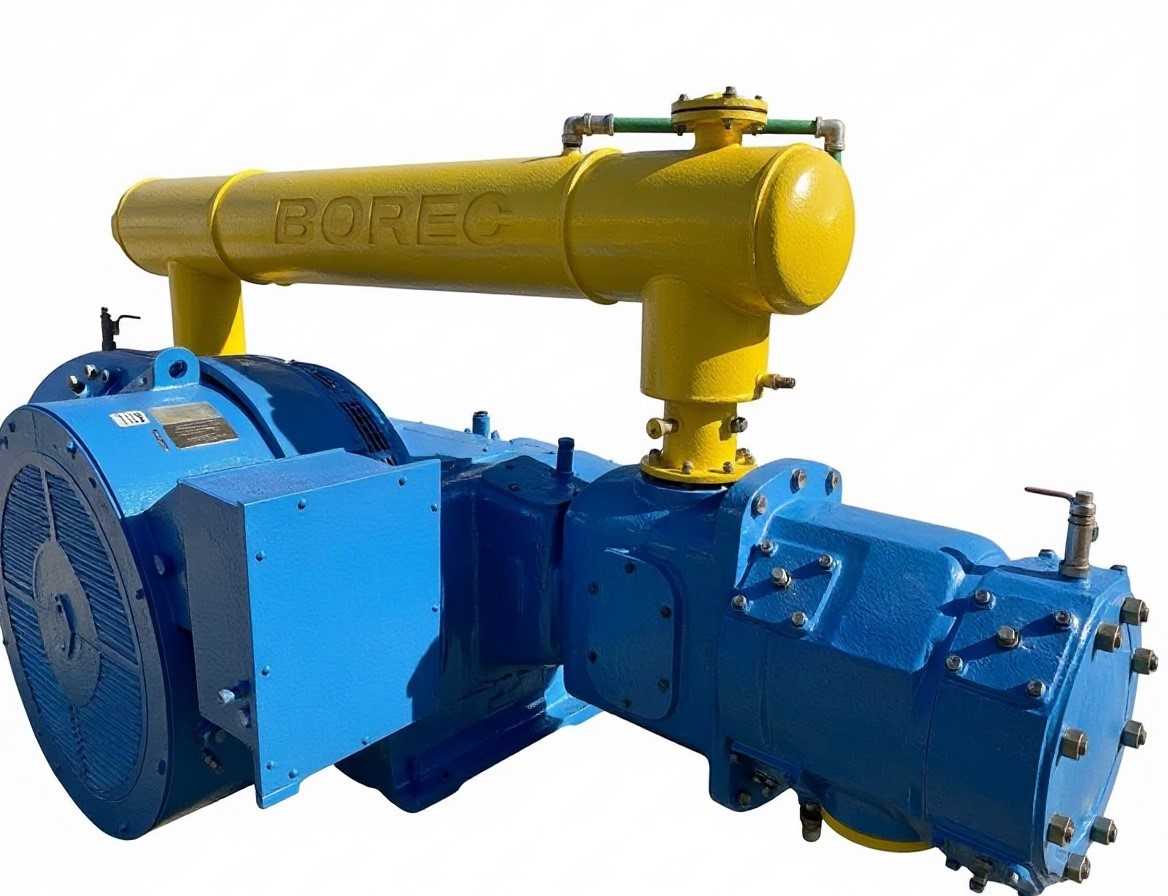

Компрессор 2ГМ4-48/3С

Промышленный газовый компрессор 2ГМ4-48/3С

Стационарный промышленный компрессор 2ГМ4-48/3С предназначен для непрерывного нагнетания, перемещения и сжатия технологических газов (включая водород, сухой воздух и агрессивные среды) на крупных предприятиях нефтехимической, газовой и металлургической отраслей. Главная конструктивная особенность этой установки — безмасляное исполнение («сухое» сжатие). Цилиндры и сальники работают без подачи смазки, что гарантирует абсолютную чистоту конечного потока газа без следов компрессорных масел.

Оппозитная двухрядная база М4 обеспечивает взаимную компенсацию сил инерции движущихся масс, минимизируя динамические нагрузки на фундамент и снижая общий износ узлов.

Технические характеристики компрессора 2ГМ4-48/3С

Ниже приведены точные параметры работы установки в номинальном режиме:

• Сжимаемый газ: технологические газы, водород, воздушный поток;
• Производительность (по условиям всасывания): 48 м³/мин;
• Давление начальное (абсолютное): 1,01 – 1,04 кгс/см²;
• Давление конечное (абсолютное): 3,0 кгс/см²;
• Количество ступеней сжатия: 1 ступень;
• Привод: встроенный двухскоростной электродвигатель (тип А2КП85/24-8/16 УХЛ4 или аналог) во взрывозащищенном исполнении 2ExpllT5;
• Номинальная мощность двигателя: 137 кВт;
• Частота вращения вала: 735 / 370 об/мин;
• Тип охлаждения: водяное (расход воды — не более 27 л/мин);
• Масса установки в сборе: 4850 кг;
• Габаритные размеры: 3820 × 1675 × 1350 мм.

Комплектация компрессора

Агрегат поставляется в виде готового к сборке крупноузлового промышленного комплекса, в состав которого входят:

• Компрессорный блок на оппозитной раме с коленчатым валом, шатунами и крейцкопфами;
• Встроенный синхронный или асинхронный электродвигатель (ротор жестко насажен на хвостовик вала);
• Газоохладители (промежуточные/концевые водяные холодильники);
• Влагомаслоотделители и развитая система межступенчатых газопроводов;
• Система циркуляционной смазки механизма движения (насос, фильтры, без лубрикатора);
• Комплект анкерных болтов, виброопор и сопроводительная эксплуатационная документация.

Автоматизация и безопасность

Компрессорная установка 2ГМ4-48/3С оснащается современной микропроцессорной системой автоматического управления и защиты (САУ). Автоматика осуществляет непрерывный мониторинг параметров и выполняет аварийную остановку привода при выходе показателей за критические отметки:

• Падение давления масла в циркуляционной системе механизма движения ниже 1,5 кгс/см²;
• Превышение регламентированной температуры сжимаемого газа на выходе из ступени;
• Прекращение или падение протока охлаждающей жидкости в рубашках охлаждения цилиндров;
• Недопустимый рост давления нагнетания на выходной магистрали.

Для оптимизации энергопотребления предусмотрена возможность двухпозиционного регулирования производительности установки (режимы 100% и 50% от номинала).

Монтаж, пусконаладка и ремонтная пригодность

Конструкция компрессора спроектирована с учетом жестких требований к межремонтному интервалу. Значительная часть узлов механизма движения, клапанов и уплотнительных колец унифицирована, что упрощает подбор и регламентную замену запчастей.

Процесс ввода в эксплуатацию включает в себя:

• Шеф-монтаж или установку на готовый бетонный фундамент заказчика силами выездной бригады;
• Лазерную центровку, подключение контуров газопроводов, охлаждения и датчиков КИПиА;
• Проведение индивидуальных испытаний на холостом ходу и под нагрузкой;
• Финальную сдачу оборудования с подписанием акта пусконаладочных работ.

Доставка по РФ и странам СНГ

Транспортировка тяжелого компрессорного оборудования осуществляется силами проверенных логистических компаний. Контролируется жесткая фиксация рамы и узлов на платформах. Доставка выполняется автомобильным (низкорамные тралы) или железнодорожным транспортом во все регионы Российской Федерации, а также в страны СНГ (Казахстан, Беларусь, Узбекистан и др.).

Гарантийные обязательства

На компрессор 2ГМ4-48/3С предоставляется официальная заводская гарантия сроком 12 месяцев с момента ввода в промышленную эксплуатацию (но не более 18 месяцев с даты отгрузки с завода). Возможно расширение гарантийных обязательств при заключении договора на регулярное сервисное обслуживание. Оригинальные запчасти и расходные материалы постоянно находятся в наличии на складах для оперативной организации сервиса и ремонта.

Запросите технико-коммерческое предложение, отправив техническое задание (ТЗ) на расчет. Чтобы узнать актуальную цену, согласовать нюансы комплектации или получить прямую консультацию ведущего инженера-механика, оставьте заявку через форму обратной связи или свяжитесь с нашим отделом сбыта.

Укажите, пожалуйста, какой именно технологический газ планируется сжимать на вашем объекте, требуется ли взрывозащищенное исполнение шкафа автоматики, и в какой регион необходима доставка компрессора. Наш специалист подготовит точный расчет стоимости и сроков производства.
