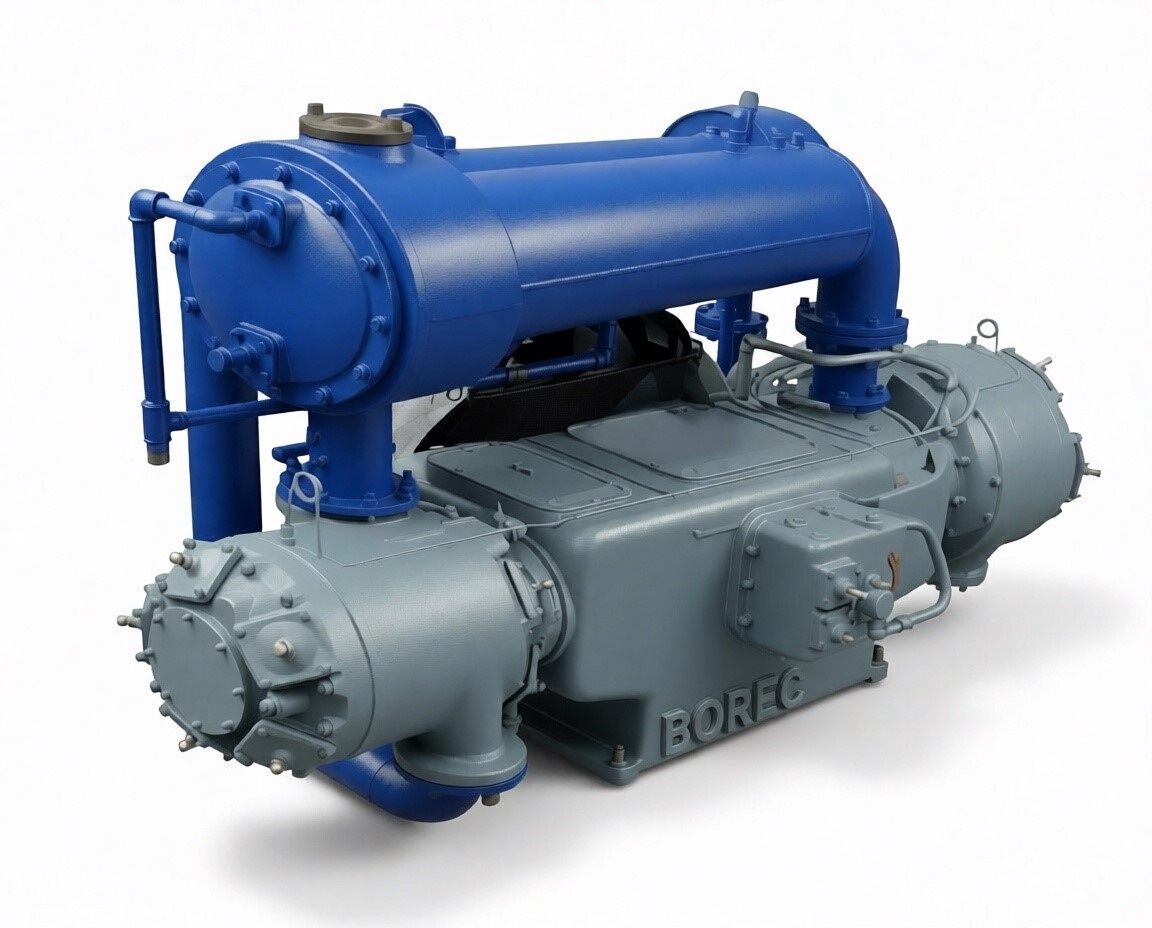

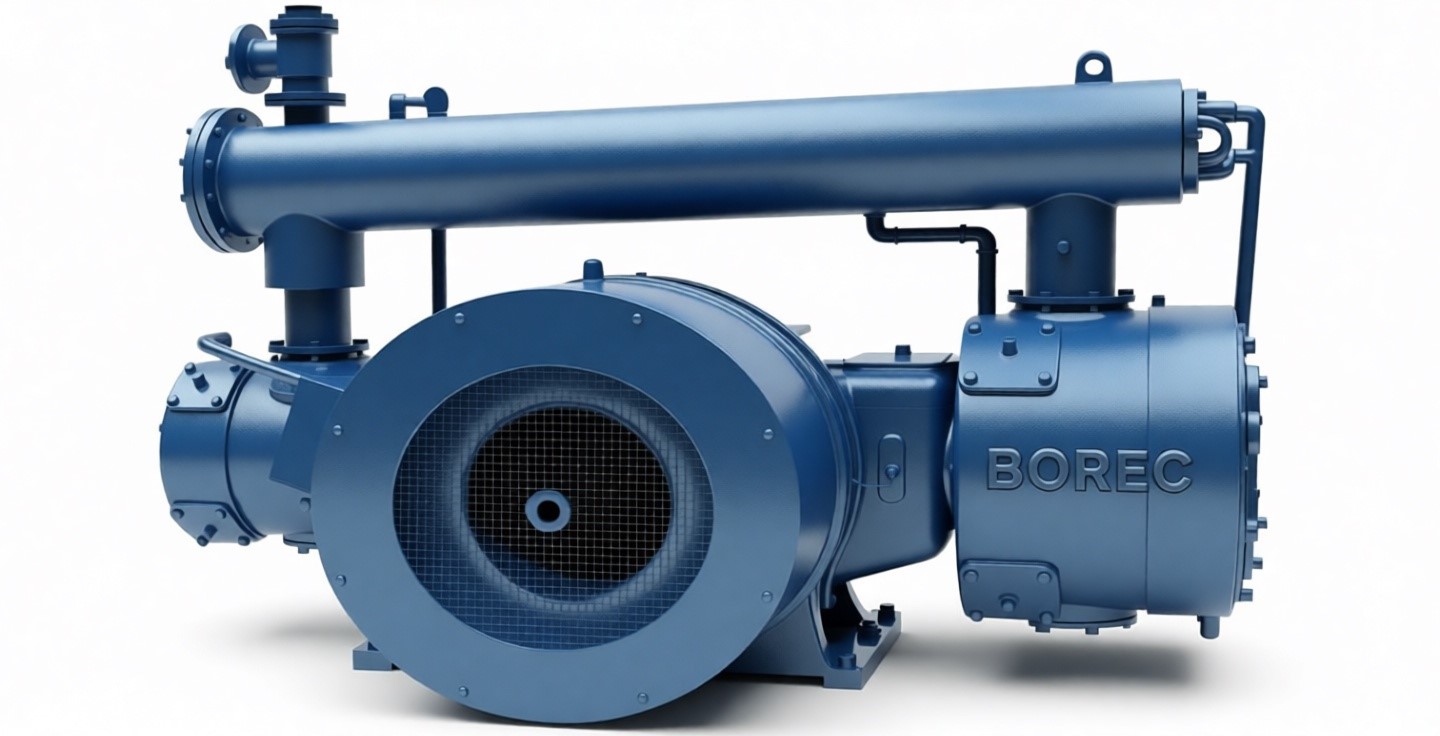

Компрессор 2ВМ4-48/3

Поршневой компрессор 2ВМ4-48/3 - характеристики, комплектация

Промышленный компрессор 2ВМ4-48/3 представляет собой стационарную поршневую крейцкопфную машину оппозитного типа с водяным охлаждением. В отличие от модификаций с индексом «С», в данной модели смазка цилиндров и сальников осуществляется принудительно с помощью лубрикатора. Агрегат сконструирован для непрерывного обеспечения сжатым воздухом пневматических систем, исполнительных механизмов, технологических линий и силовых приводов на предприятиях горнодобывающей, металлургической, машиностроительной и строительной отраслей.

Технические параметры

• Рабочая среда - Атмосферный воздух (ГОСТ 17433-80)
• Производительность (по условиям всасывания) - 48 м³/мин (±5%)
• Давление начальное - Атмосферное
• Давление конечное (избыточное) - 0,3 МПа (3,0 кгс/см²)
• Число ступеней сжатия - 1
• Тип привода - Двухскоростной асинхронный электродвигатель А2К85/24-8/16 УХЛ4
• Номинальная мощность (100% / 50% нагрузки) - 160 / 75 кВт
• Частота вращения вала - 740 / 370 об/мин
• Расход охлаждающей воды - не более 1,44 м³/ч
• Давление воды на входе, не менее - 0,2 МПа (2,0 кгс/см²)
• Габаритные размеры (Д × Ш × В) - 3820 × 1485 × 1350 мм
• Масса установки в комплекте поставки - 4480 кг

Конструктивные особенности

• Оппозитная двухрядная база М4: Расположение цилиндров под углом 180° друг относительно друга позволяет взаимно компенсировать силы инерции первого и второго порядка. Это снижает знакопеременные нагрузки на раму и минимизирует требования к массе заливаемого фундамента.
• Прямой бесмуфтовый привод: Ротор двухскоростного двигателя жестко монтируется непосредственно на консольную часть коленчатого вала компрессора. Конструкция исключает промежуточные муфты и редукторы, устраняя необходимость центровки валов.
• Двухпозиционное регулирование производительности: Переключение скоростей приводного двигателя позволяет переводить агрегат на 50% мощности (370 об/мин). Это адаптирует энергопотребление под реальный профиль потребления предприятия без дросселирования на всасывании.
• Система комбинированной смазки: Несущий механизм движения (вкладыши коленвала, шатуны, направляющие крейцкопфа) смазывается под давлением от шестеренчатого насоса через полнопоточный фильтр. Смазка цилиндров и сальниковых уплотнений осуществляется дозированно под давлением через многоплунжерный лубрикатор (станцию смазки).

Условия эксплуатации и требования к среде

Оборудование предназначено для непрерывного режима работы в закрытых машинных залах с искусственно регулируемыми климатическими условиями (климатическое исполнение УХЛ4 по ГОСТ 15150-69).

• Рабочий температурный диапазон: от +5 до +40 °C
• Предельная запыленность всасываемого воздуха: не более 10 мг/м³.
• Качество охлаждающей воды: жесткость до 7 мг-экв/л, содержание взвешенных частиц до 25 мг/л во избежание образования накипи в рубашках цилиндров и теплообменниках.

Базовая комплектация компрессора

1. Компрессорный блок в сборе (чугунная станинина, коленчатый вал, шатуны, крейцкопфы, цилиндры, поршни).
2. Двухскоростной приводной электродвигатель (статор, ротор).
3. Многоплунжерный лубрикатор с системой импульсных трубопроводов.
4. Концевой газоохладитель (радиатор водяного типа).
5. Промышленный влагомаслоотделитель со спускной арматурой.
6. Фильтр-глушитель всасывающий.
7. Шкаф микропроцессорной автоматики, управления и защиты (ШУК).
8. Комплект монтажных частей (анкерные болты, прокладки).
9. Эксплуатационный пакет документов (паспорт, инструкции по монтажу, чертежи).

Сопутствующие товары и оригинальные запасные части

Для проведения планово-предупредительных ремонтов (ТО, текущих и капитальных) на складе завода постоянно поддерживаются оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-48/3:

• Кольца поршневые уплотнительные и маслосъемные (чугунные или композитные).
• Комплекты сальниковых уплотнений штока.
• Клапаны кольцевые всасывающие и нагнетательные (типа КК), а также сменные пластины и пружины к ним.
• Цилиндры, поршни, штоки, крейцкопфы, пальцы крейцкопфа.
• Шатунные вкладыши (номинальных и ремонтных размеров).
• Элементы масляных фильтров, плунжерные насосы лубрикаторов.

В качестве сопутствующих товаров поставляются воздухосборники (ресиверы) объемом от 10 до 25 м³, магистральные сепараторы и компрессорные масла (К-19, КС-19).

Преимущества покупки оборудования

• Длительный назначенный ресурс: Полный ресурс до капитального ремонта составляет не менее 40 000–50 000 часов при условии соблюдения графиков ТО и параметров водоподготовки. Наработка до первого технического обслуживания — 5000 часов.
• Энергоэффективность: Двухступенчатый профиль мощности (160/75 кВт) оптимизирует удельный расход электроэнергии при падении разбора воздуха на предприятии.
• Ремонтопригодность: Горизонтальный разъем станины обеспечивает прямой доступ к узлам кривошипно-шатунного механизма без полного демонтажа смежных узлов. Высокая унификация деталей с базой М4 упрощает обслуживание.

Монтажные и пусконаладочные работы

Инженерно-сервисный центр завода-изготовителя осуществляет шеф-монтаж и пусконаладочные работы (ПНР) на объекте заказчика:

1. Экспертиза фундаментной плиты на соответствие проектным нагрузкам.
2. Установка рамы, заливка анкерных колодцев безусадочными смесями, выверка положения коленчатого вала.
3. Монтаж технологической обвязки по контурам воздуха и воды.
4. Подключение шкафа автоматики, настройка датчиков давления, температуры и протока охлаждающей жидкости.
5. Обкатка компрессора на холостом ходу (не менее 2 часов) и под нагрузкой в течение 72 часов непрерывных приемо-сдаточных испытаний.
6. Инструктаж эксплуатационного персонала предприятия.

Как купить компрессор

Финальная цена компрессора 2ВМ4-48/3 формируется на основании технического задания, выбранного типа системы автоматизации (микропроцессорная или релейная схема) и комплектации дополнительным навесным оборудованием.

Для оформления заказа:

1. Направьте техническое задание или заполненный опросный лист на электронный адрес департамента продаж.
2. Согласуйте с ведущим инженером проекта компоновочную схему размещения оборудования.

После завершения стендовых испытаний организуется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России с предоставлением полного пакета разрешительной документации (сертификаты ТР ТС 010/2011, паспорта сосудов под давлением).
