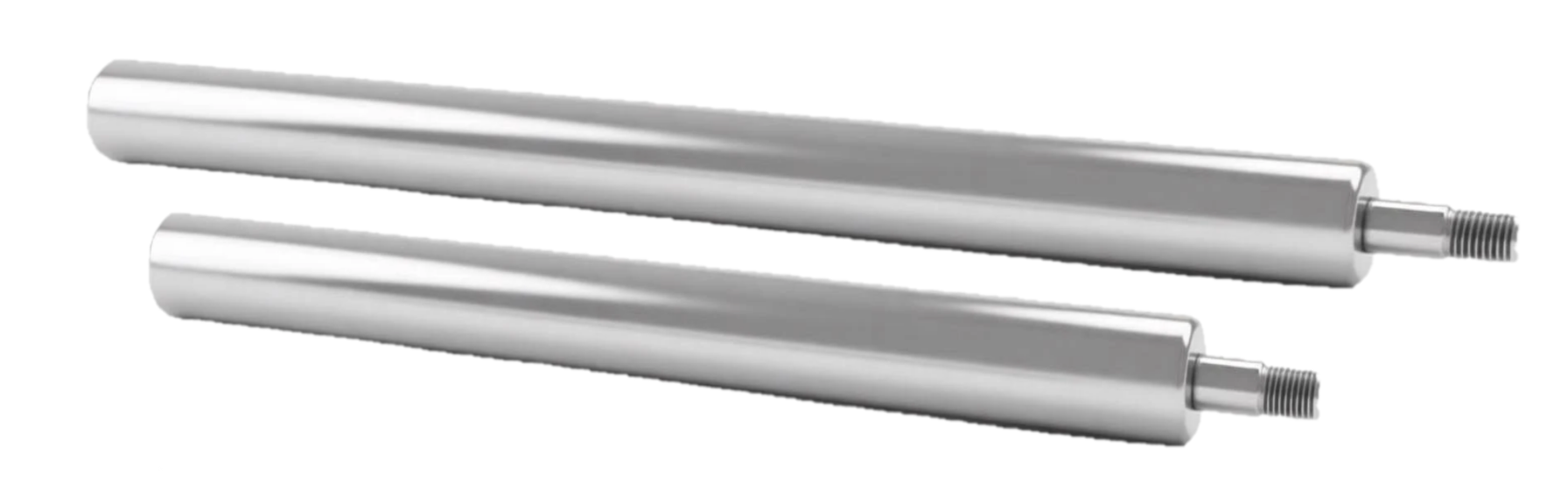

Шток 2-4 ступеней 4М17/3.01.00.003 в составе компрессорной установки 2ВМ4 8/401 служит ключевым силовым элементом. Он обеспечивает механическую связь между крейцкопфом и поршнем, передавая возвратно-поступательные движения, необходимые для создания давления при сжатии рабочей среды. Ввиду значительных динамических нагрузок, возникающих в процессе эксплуатации, к этой детали предъявляются строгие требования. Её прочность и прецизионность изготовления напрямую влияют на общую надежность всего агрегата. Особое внимание уделяется резьбовым участкам на окончаниях штока, поскольку именно они гарантируют прочное и долговечное соединение с сопрягаемыми компонентами.

Шток 2-4 ступеней 4М17/3.01.00.003 представляет собой цилиндрический элемент с местами крепления на торцах. Критически важна высокая степень обработки его поверхности, что способствует минимизации трения в движущихся узлах и поддержанию герметичности системы. Конструкция предусматривает специальные зоны для установки уплотнительных элементов (сальников), которые предотвращают утечку рабочей среды, снижая тем самым потери давления и предотвращая загрязнение окружающей среды.

Для производства штока 2-4 ступеней 4М17/3.01.00.003 используются легированные стали с повышенными прочностными характеристиками, такие как:

• 40Х;
• 40ХН;
• 38Х2МЮА. После завершения механической обработки заготовки подвергаются комплексу методов упрочнения, включая:
• цементацию для повышения твердости поверхностного слоя;
• азотирование для улучшения износостойкости;
• хромирование для повышения коррозионной стойкости. Эти процедуры обеспечивают оптимальное сочетание требуемых свойств: высокую прочность, износостойкость и устойчивость к агрессивному воздействию рабочей среды.

Изготовление штока 2-4 ступеней осуществляется в строгом соответствии с технической документацией, где основным документом является чертеж 4М17/3.01.00.003, дополненный отраслевыми стандартами и техническими условиями (ТУ). Контроль качества включает проверку геометрических размеров, твердости материала, отсутствия внутренних дефектов (с использованием методов неразрушающего контроля), точности сопряжения с другими элементами и общего вида поверхности. Любой ремонт или обслуживание должны проводиться квалифицированными специалистами с использованием специального оборудования. При шлифовке или полировке необходимо строго соблюдать допуски, указанные на чертеже, чтобы избежать нарушения геометрии и преждевременного выхода детали из строя.

Для обеспечения бесперебойной работы штока требуется обильная и регулярная смазка. В процессе эксплуатации необходимо осуществлять постоянный мониторинг его состояния, включая:

• температуру (перегрев может указывать на проблемы со смазкой или трением);
• наличие масляных утечек (свидетельствует об износе уплотнений);
• посторонние звуки (стуки могут указывать на люфты или повреждения);
• уровень вибрации (повышенная вибрация свидетельствует о дисбалансе или износе). Окружающие условия также оказывают влияние на срок службы штока. Эксплуатация в условиях повышенной влажности, запыленности или контакта с химически активными веществами требует дополнительных защитных мер.

Даже незначительные дефекты штока 2-4 ступеней, такие как трещины, износ резьбы или царапины, могут привести к сбоям в работе компрессора. При их обнаружении проводится либо восстановительный ремонт (если это допустимо), либо полная замена детали. Современные диагностические методы позволяют выявлять скрытые дефекты на ранних стадиях, что способствует своевременному устранению проблем и минимизации времени простоя оборудования.

Шток 2-4 ступеней 4М17/3.01.00.003 является одним из критически важных компонентов компрессора 2ВМ4 8/401. Его долговечность и надежная работа достигаются за счет использования высокопрочных материалов, точного соблюдения технологических предписаний при производстве и ремонте, а также регулярного мониторинга состояния в процессе эксплуатации. Грамотное обслуживание этой детали является залогом эффективности и безопасности всей компрессорной установки.
