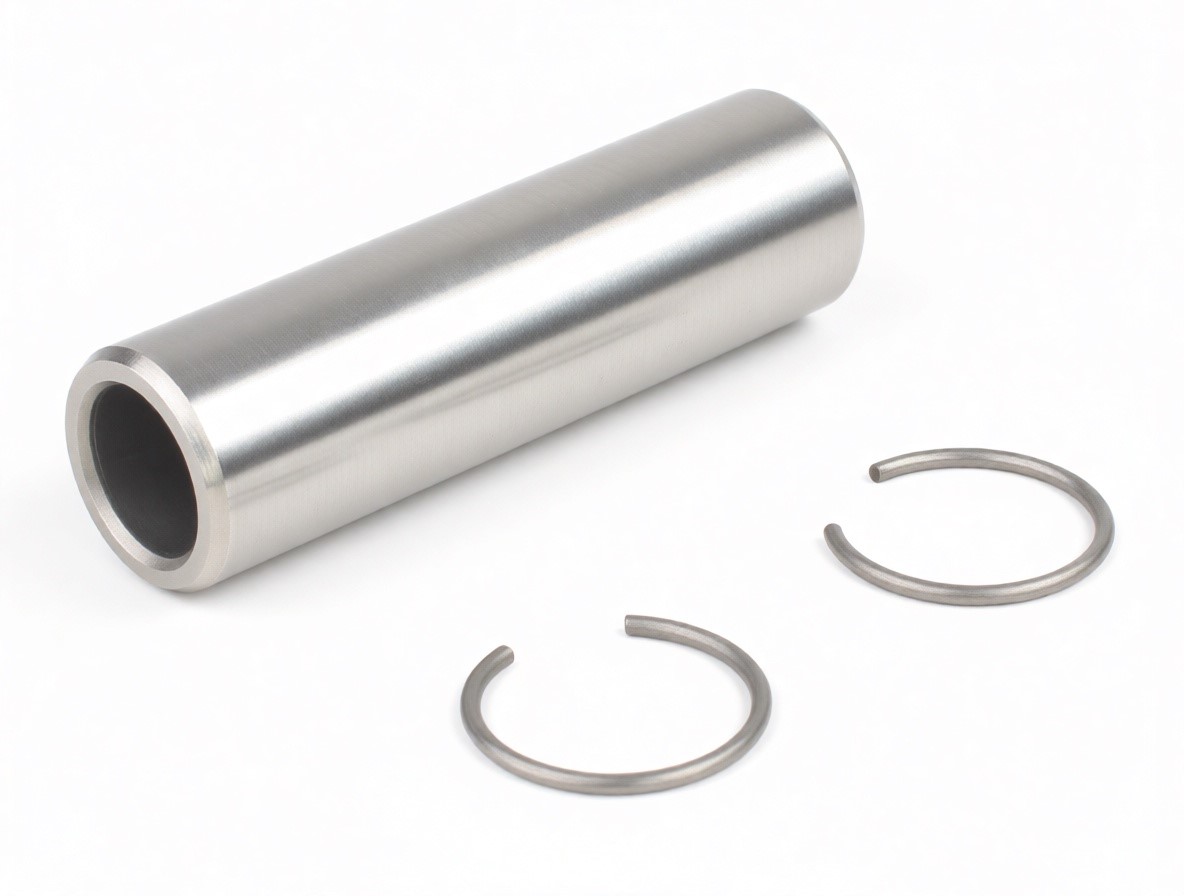

Палец поршня 08-13 для 4ВУ1-5/9

Технические параметры и дефектация пальца 08-13 компрессора

Поршневой палец 08-13 - это прецизионный элемент шатунно-поршневой группы, предназначенный для шарнирного сопряжения поршня с верхней головкой шатуна в цилиндрах высокого и низкого давления промышленных поршневых компрессоров. Данная деталь является базовым сборочным компонентом узлов воздушных компрессорных установок серий 4ВУ1-5/9, К-5М и КСЭ-5М. Палец воспринимает и транслирует знакопеременные динамические нагрузки, возникающие при преобразовании вращательного движения коленчатого вала в возвратно-поступательное движение поршня при сжатии газовой среды.

Материаловедение и металлообработка

Условия работы в промышленных компрессорах характеризуются высокими удельными давлениями и термическими напряжениями. Для обеспечения нормативной надежности деталь изготавливается в строгом соответствии с конструкторской документацией:

• Материал: Конструкционные легированные стали (преимущественно марок 12ХН3А, 15Х или аналогичные цементуемые стали) с высоким сопротивлением усталостному разрушению.
• Термообработка: Химико-термическая обработка методом поверхностного науглероживания (цементации) на глубину до 1,0–1,5 мм с последующей закалкой. Это формирует дуплексную структуру: высокую твердость поверхностного слоя (не менее 56–63 HRC) для защиты от фреттинг-коррозии и истирания, при сохранении вязкой, пластичной сердцевины, демпфирующей ударные нагрузки.
• Чистовая обработка: Наружная рабочая поверхность подвергается бесцентровому шлифованию и финишному суперфинишированию (хонингованию) до достижения шероховатости Ra ≤ 0,32 мкм. Овальность и конусообразность детали строго ограничены жесткими технологическими допусками (в пределах нескольких микрон).

Кинематика сопряжения и монтаж

Конструктивно палец представляет собой толстостенный пустотелый цилиндр. Такая форма оптимизирует распределение напряжений и минимизирует массу возвратно-поступающих частей, снижая инерционные силы второго порядка.

В компрессорах серии 4ВУ1-5/9, К-5М и КСЭ-5М палец устанавливается по схеме «плавающего» типа - он имеет регламентированный рабочий зазор как в бобышках поршня, так и во втулке верхней головки шатуна. Осевое смещение пальца в цилиндре фиксируется пружинными стопорными кольцами, устанавливаемыми в канавки бобышек поршня. Подбор пары «палец-поршень» осуществляется по размерным группам (классам допусков) для обеспечения расчетного масляного зазора при рабочей температуре узла.

Дефектация и критерии износа

Предельное состояние поршневого пальца 08-13 определяется в ходе планово-предупредительного ремонта (ППР) или при появлении характерных признаков неисправности:

• Диагностические признаки: Специфический металлический стук в верхней части блока цилиндров, частота которого совпадает с частотой вращения вала и усиливается по мере роста давления нагнетания.
• Виды повреждений: Стирание цементованного слоя, образование микротрещин, появление глубоких рисок, питтинга (раковин) на рабочей поверхности, а также появление люфта во втулке шатуна сверх допустимого зазора по карте дефектации.
• Последствия износа: Наличие избыточного зазора приводит к лавинообразному росту ударных нагрузок, ускоренному износу поршневых колец, разбиванию посадочных мест в бобышках и, в критических случаях, к обрыву шатуна с полным разрушением компрессорного блока.

При проведении ремонтных работ палец 08-13 подлежит обязательной замене в комплекте с бронзовой втулкой шатуна и стопорными кольцами для восстановления исходной центровки и геометрии узла.

У нас вы можете выгодно купить поршневой палец 08-13 для компрессорных установок серий 4ВУ1-5/9, К-5М и КСЭ-5М.

Преимущества нашей продукции:

• Заводское качество: изготовлено из высокопрочной легированной стали с глубокой цементацией поверхности.
• Идеальная точность: прецизионная шлифовка минимизирует зазоры и продлевает ресурс шатунно-поршневой группы.
• Полная комплектация: в наличии сопряженные бронзовые втулки шатуна и стопорные кольца.

Оперативная доставка по всей России

Мы организуем быструю доставку заказов в любой регион РФ через ведущие транспортные компании (СДЭК, Деловые Линии, ПЭК). Доставка до терминала ТК осуществляется бесплатно. Работаем с физическими и юридическими лицами (с НДС).
