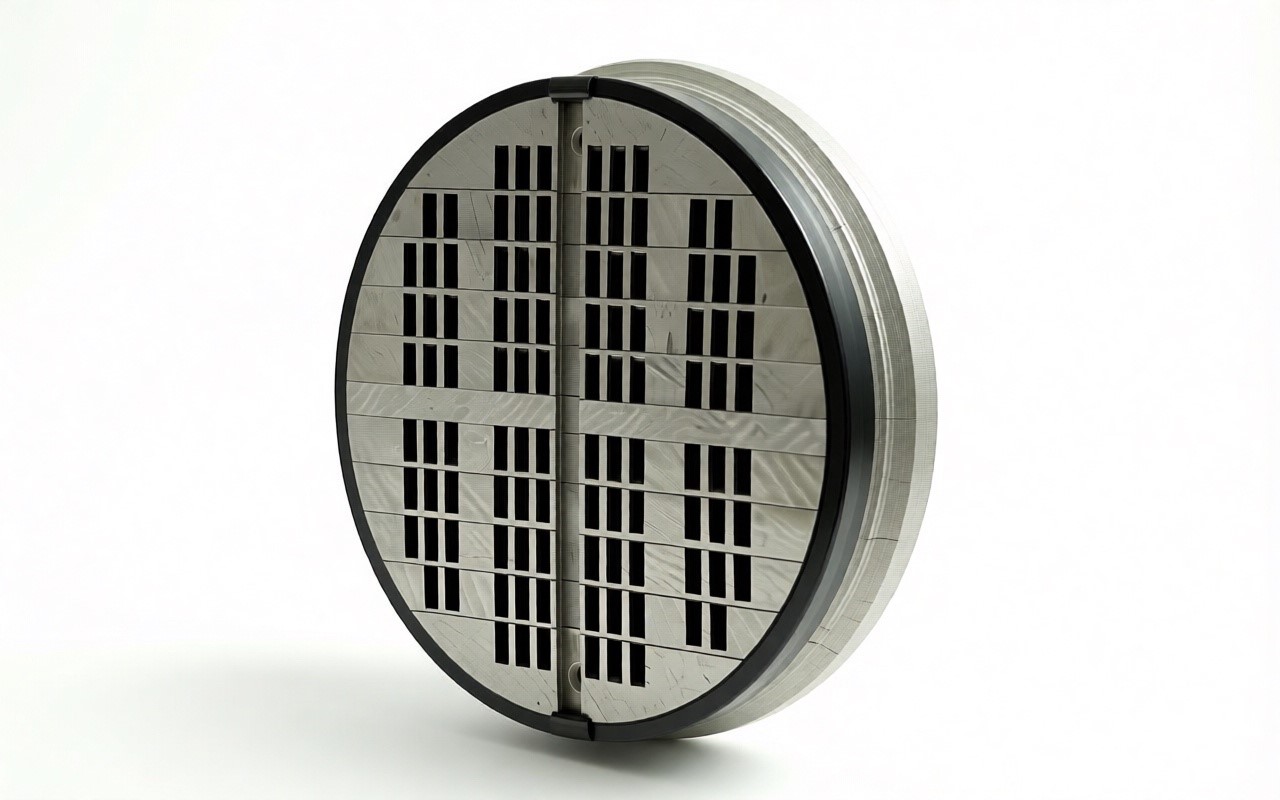

Клапан ПИК 150-0,4 АМ

Купить клапан ПИК 150-0,4 АМ для компрессора: характеристики, цена

Прямоточный индивидуальный клапан ПИК 150-0,4 АМ - это высокотехнологичный самодействующий элемент газораспределения, разработанный для оснащения поршневых воздушных и газовых компрессоров промышленного класса. Узел выполняет функцию автоматического регулирования циклов всасывания и нагнетания рабочей среды, напрямую обеспечивая расчетные показатели объемной производительности компрессорной установки.

Конструктивное исполнение и принцип действия

Основой конструкции модификации «АМ» является модульный пакет, состоящий из набора алюминиевых седел и сопряженных с ними упругих пластин (подпружиненных язычков) из специальной износостойкой стали. При возникновении разности давлений газовый поток отжимает язычок пластины в специальную нишу (ограничитель хода), проходя через клапан строго по линейной траектории вдоль оси цилиндра.

• Прямоточная геометрия: Газ движется без изменения вектора направления. Это исключает появление завихрений и снижает гидравлическое сопротивление узла.
• Интегрированный газовый демпфер: Гасит кинетическую энергию стальной пластины при соударении с ограничителем. Конструкция предотвращает наклеп и усталостное разрушение металла.
• Реверсивность монтажа: Узел является универсальным. В зависимости от пространственной ориентации в посадочном гнезде цилиндра он работает как на всасывание, так и на нагнетание.

Технические параметры клапана ПИК 150-0,4 АМ

• Посадочный размер (диаметр) - 150,0 мм
• Наружный диаметр корпуса - 162,0 мм
• Монтажная высота (h) - 65,0 мм
• Максимальный перепад давления - 0,4 МПа (4,0 кгс/см²)
• Площадь свободного проходного сечения - 54,1 см²
• Объем вредного пространства (всас. / нагнет.) - 110,3 см³ / 179,3 см³
• Номинальный вес изделия - 2,6 кг
• Допустимая частота вращения вала - до 750 об/мин
• Базовая техническая документация- РИДБ 337.641.001

Область применения и совместимость

Клапан предназначен для работы со средами средней плотности без содержания агрессивных химических примесей. Узел сертифицирован для коммутации потоков атмосферного воздуха, технического азота, кислорода, водорода и инертных газов. Устройство сохраняет стабильные рабочие параметры как в компрессорах со стандартным масляным впрыском, так и в модификациях без смазки цилиндров (сухое трение).

Модель ПИК 150-0,4 АМ выступает штатным узлом и оригинальной ремонтной деталью для следующих серийных компрессоров:

• 205ВП-12/220 и 205ГП-12/220
• 2ВМ4-15/25
• 302ВП-30/8

Экономический эффект от внедрения

• Снижение энергопотребления: Уменьшение аэродинамических потерь снижает затраты на привод компрессора.
• Рост КПД: Оптимальное соотношение проходного сечения и минимального мертвого объема повышает общий коэффициент наполнения цилиндра.
• Термическая разгрузка: Снижение трения газовых слоев влечет за собой падение температуры нагнетаемого газа на выходе.

Купить клапан ПИК 150-0,4 АМ и оформить заказ

Вы можете приобрести оригинальные прямоточные клапаны ПИК 150-0,4 АМ напрямую со склада завода-изготовителя. Все поставляемые компоненты проходят обязательные стендовые испытания на герметичность, имеют заводское клеймо, паспорт изделия и официальную гарантию.

Для оформления заказа и покупки оборудования выполните любое из действий:

1. Отправьте заявку на нашу электронную почту с указанием реквизитов вашей организации и необходимого количества единиц.
2. Свяжитесь с отделом сбыта по многоканальному телефону для мгновенного расчета стоимости с учетом региональной доставки.
3. Заполните форму обратной связи на сайте, чтобы получить актуальный прайс-лист и коммерческое предложение в течение 15 минут.

Осуществляем оперативную отгрузку во все регионы России и страны СНГ транспортными компаниями на ваш выбор. Доступны комплектации со сменными ремкомплектами пластин и колец крепления.
