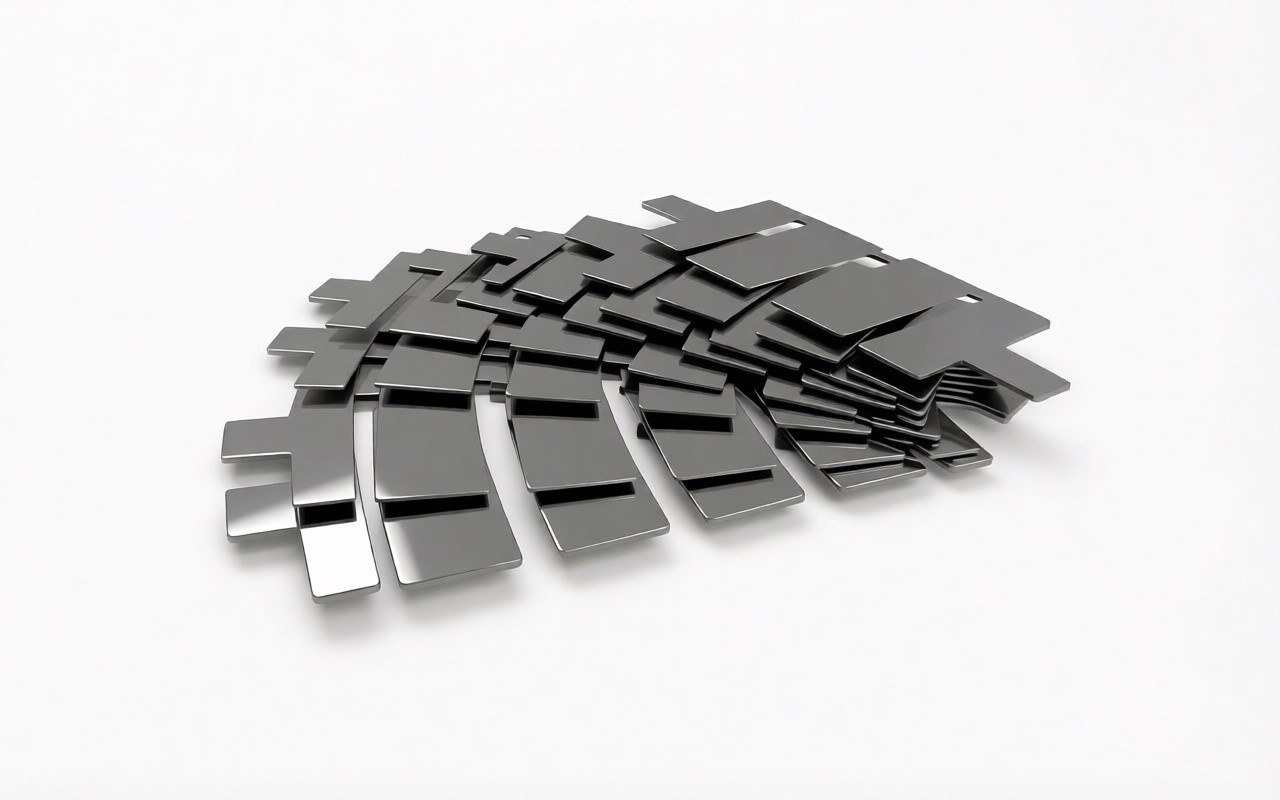

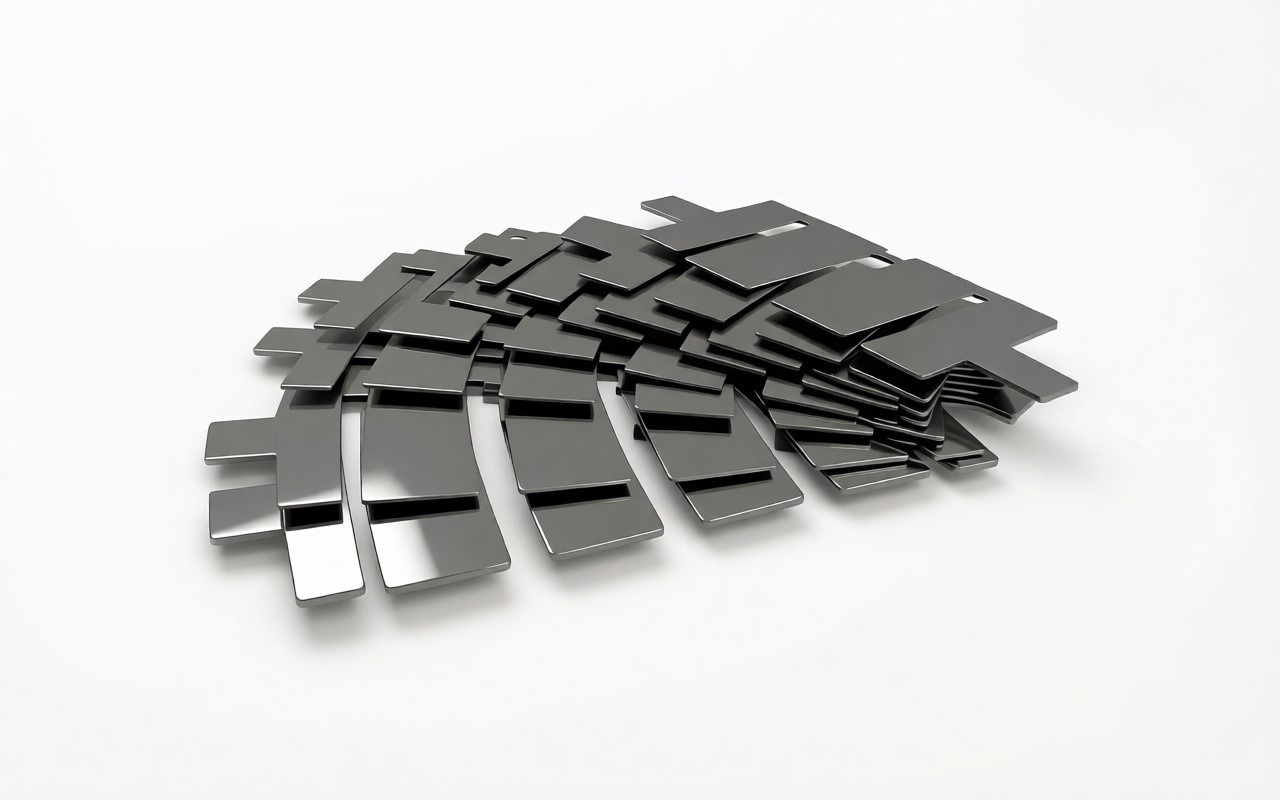

Пластины клапана ПИК 150-2,5 АМ

Эксплуатационные свойства пластин прямоточного клапана ПИК 150-2,5 АМ

Пластины клапана ПИК 150-2,5 АМ представляют собой ключевой сменный рабочий элемент (ремкомплект) самодействующих прямоточных индивидуальных круглых клапанов, интегрируемых в цилиндры поршневых компрессорных установок общепромышленного назначения. Данные компоненты выполняют функцию динамического замыкающего органа, регулирующего циклы всасывания и нагнетания рабочей среды (воздуха, азота, водорода, кислорода и инертных газов).

Применение геометрии прямотока с упругими пилообразными пластинами модификации «АМ» позволяет минимизировать газодинамическое сопротивление. Это напрямую увеличивает объемный КПД компрессора и снижает удельный расход электроэнергии на сжатие.

Конструктивные параметры и материальное исполнение

Стабильность физико-механических свойств пластин определяет межремонтный интервал всего компрессорного узла. Пластины ПИК 150-2,5 АМ производятся по прецизионной технологии (лазерная или штамповочная вырезка) из специализированных марок сталей и обладают следующими конструктивными особенностями:

• Материал заготовки: Высокоуглеродистая коррозионностойкая пружинная лента шведского производства (Sandvik 7C27Mo2 или аналогичные по структуре стали Sandvik 20C). Сплав характеризуется высокой усталостной прочностью, износостойкостью и способностью выдерживать многомиллионные циклы знакопеременных изгибающих нагрузок.
• Конструкция упругого элемента: Пластина имеет пилообразную (язычковую) форму. При возникновении избыточного давления нагнетания или разрежения на всасывании гибкий язычок утапливается в специальную разгрузочную нишу (паз) смежного седла, открывая свободное проходное сечение для струйного потока газа.
• Специфика модификации (АМ): Буквенный индекс указывает на исполнение с пилообразными пластинами повышенной упругости и оптимизированной высотой подъема. Это предотвращает жесткие ударные нагрузки о стопорные планки и минимизирует явление наклепа, снижая риск преждевременной деструкции металла.

Технические характеристики узла сопряжения

Пластины поставляются в виде калиброванного комплекта, рассчитанного на полную замену изношенных элементов в одном клапанном блоке. Ниже приведены базовые технические параметры сопрягаемого клапанного узла ПИК 150-2,5 АМ:

• Номинальный посадочный диаметр (d) - 150 мм
• Максимальный перепад давления - 2,5 МПа (25кгс/см²)
• Предельная частота вращения вала - До 1000 об/мин
• Эффективная площадь проходного сечения - 54,1 см²
• Масса клапана в сборе (с алюминиевым седлом) - 2,6 кг
• Характер рабочей среды - Сухой или со смазкой (газ/воздух)

Регламент технического обслуживания

В процессе работы компрессора пластина функционирует как консольно закрепленная балка, работающая на циклический изгиб. При прекращении направленного движения газового потока за счет собственных упругих сил и сформировавшегося обратного давления язычок мгновенно возвращается в исходную плоскость, обеспечивая герметичное перекрытие посадочного гнезда седла.

Правила замены и дефектовки:

• Поблочная замена: При проведении планово-предупредительного ремонта (ППР) пластины клапана заменяются исключительно полными комплектами. Установка единичных новых пластин взамен сломанных вперемешку со старыми недопустима из-за разности их усталостного износа и упругого сопротивления.
• Контроль выработки седел: При монтаже нового ремкомплекта критерий плотности (герметичности) клапана может снижаться в пределах 20%. Это естественное следствие геометрического износа и микропрофильной выработки алюминиевых или чугунных седел самого клапана, требующих периодической притирки.
• Комплектация ремкомплекта: Для восстановления работоспособности узла стандартный ремонтный набор включает в себя не только упругие пластины ПИК, но и новые стопорные планки, фиксирующие положение элементов внутри колец стяжки.

Область применения

Пластины данного типоразмера востребованы при обслуживании крупных промышленных поршневых компрессоров (например, серий 205ВП-12/220, 205ГП-12/220, 2ВМ4-15/25, 302ВП-30/8 и аналогичных машин межотраслевого назначения). Продукция обеспечивает бесперебойную эксплуатацию пневматических систем на предприятиях тяжелого машиностроения, нефтехимического сектора и металлургических комбинатов.
