Гильза 5-й ступени 4М30/5.00.00.003

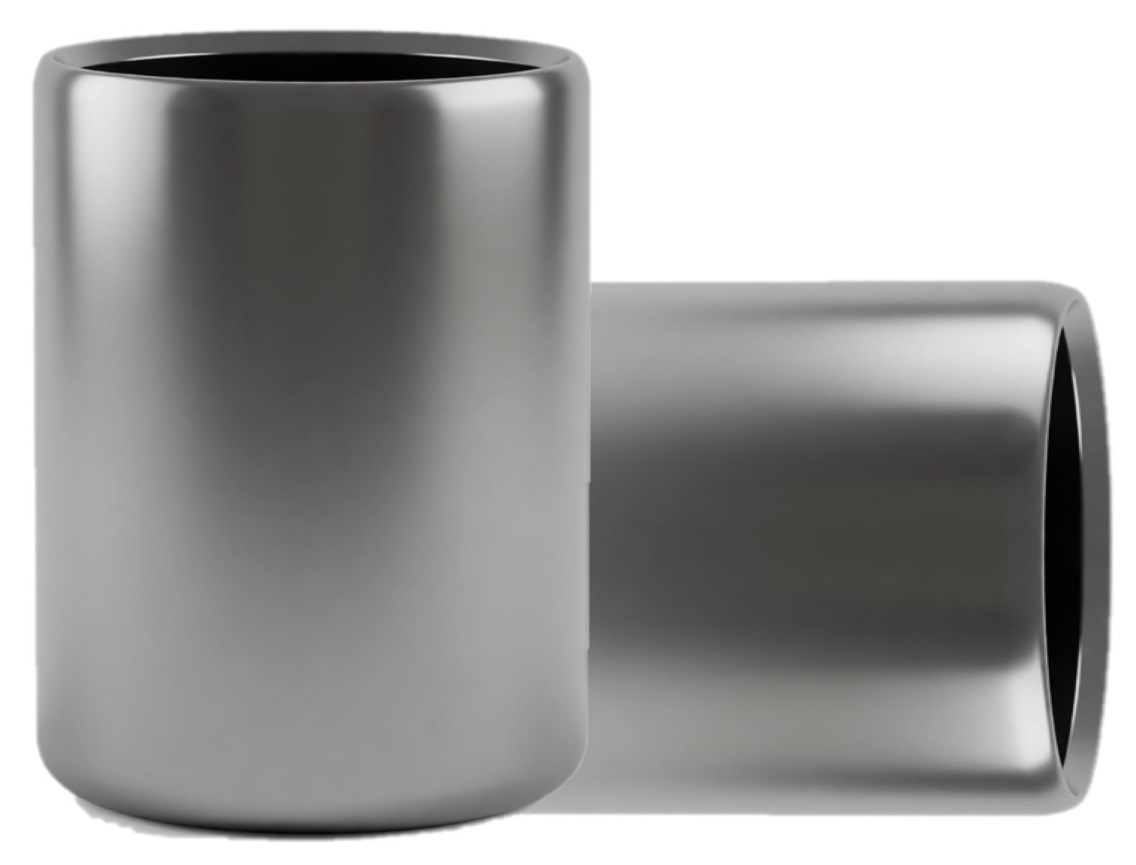

Гильза 5-й ступени 4М30/5.00.00.003 высокого давления является сменным рабочим элементом поршневого воздушного компрессора 2ВМ4-8/401.
Гильза 5-й ступени 4М30/5.00.00.003 предназначена для формирования замкнутого объема камеры сжатия и служит направляющей для поршневой группы пятой ступени. Вместе с данной гильзой в компрессорах серии 2ВМ4 работают:
- Поршень 5-й ступени (чертежный номер 104М30/5.01.00.003)
- Шток 1-й ступени (чертежный номер 4М30/5.01.00.002)
- Поршневые и уплотнительные кольца высокого давления.
Технические характеристики
- Номинальный внутренний диаметр: 50 мм.
- Материал: Сталь хромистая легированная.
- Вид термообработки: Объемная закалка (обеспечивает регламентированную твердость рабочей поверхности).
- Метод финишной обработки зеркала: Хонингование (параметры шероховатости строго соответствуют конструкторской документации).
- Конструктивное исполнение: Вставная, съемная.
Условия эксплуатации
Гильза 5-й ступени 4М30/5.00.00.003 работает в составе узла сверхвысокого давления (конечное давление компрессора - 401 кгс/см² / 40 МПа) и подвергается следующим факторам:
- Циклические знакопеременные и радиальные механические нагрузки.
- Термические напряжения, вызванные высокой температурой сжатия воздушной среды.
- Полусухое или сухое трение в зависимости от модификации компрессорной установки (с масляной смазкой или без смазки цилиндров).
Критерии износа и техническое обслуживание
Гильза 5-й ступени 4М30/5.00.00.003 подлежит дефектовке и замене при обнаружении следующих дефектов на внутренней рабочей поверхности (зеркале):
- Превышение допустимых пределов эллипсности и конусности.
- Наличие глубоких продольных рисок, задиров или раковин.
- Критическое снижение компрессии в 5-й ступени, вызванное естественным истиранием металла.
Указания по монтажу
- Замена гильзы должна производиться квалифицированным персоналом в строгом соответствии с ремонтной картой компрессора 2ВМ4-8/401.
- Перед установкой новой детали необходимо очистить посадочное место блока цилиндров от нагара, загрязнений и следов коррозии.
- При запрессовке детали требуется обеспечить строгую соосность узлов и контролировать монтажные допуски, указанные в заводском руководстве.
- После монтажа в обязательном порядке проверяется радиальное биение и плавность хода поршня.
Другие предложения
Коленчатый вал Э-4М-2СБ
Цилиндр 1-3-5 ступени в сборе 4М30/5.00.00.000
Компрессор 2ВМ4-8/401
Коленчатый вал Э-4М-2СБ
Коленчатый вал Э-4М-2СБ является ключевым элементом в обеспечении надежности и эффективности компрессоров серии 2ВМ4, широко применяемых в различных отраслях промышленности. Конструктивные особенности и материалы изготовления коленчатого вала гарантируют долгий срок службы и стабильную работу даже в условиях повышенных нагрузок.
Цилиндр 1-3-5 ступени в сборе 4М30/5.00.00.000
Цилиндр 1-3-5 ступени в сборе 4М30/5.00.00.000 для компрессора 2ВМ4-8/401 - это готовый к установке функциональный модуль. Комплектация цилиндра «под ключ» исключает ошибки при подгонке зазоров и сокращает время простоя оборудования.

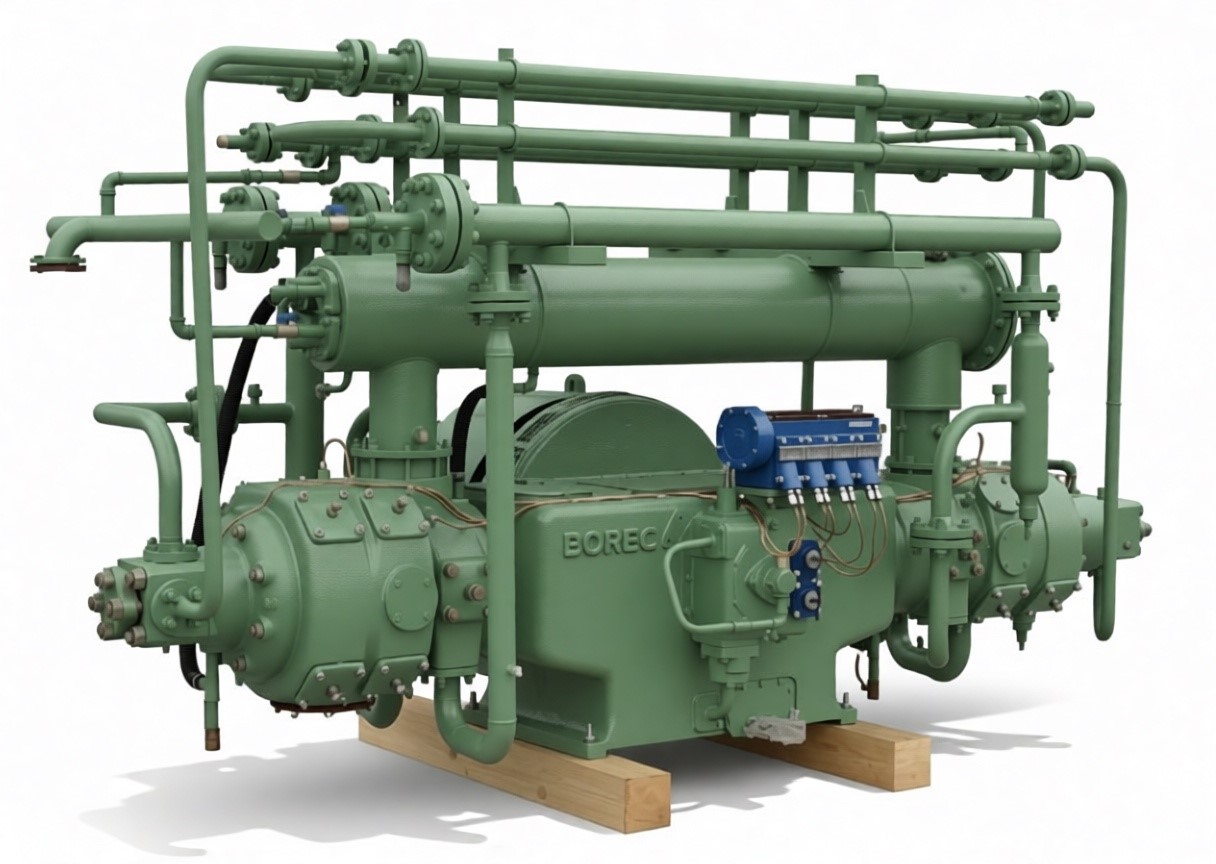

Компрессор 2ВМ4-8/401
