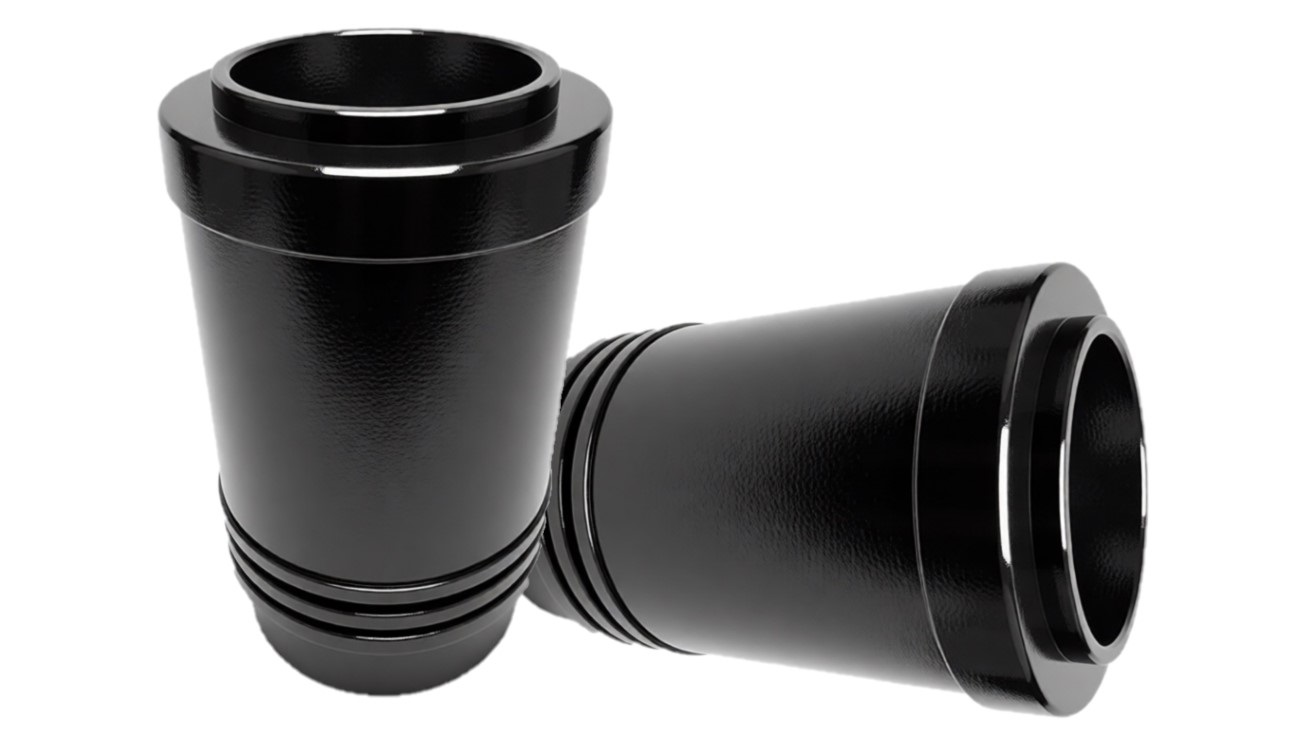

Гильза 4-й ступени 105П27/10-4
Технические характеристики детали: Гильза 4-й ступени 105П27/10-4
Гильза 4-й ступени (номенклатурный чертеж 105П27/10-4) представляет собой прецизионную сменную втулку цилиндра высокого давления (ЦВД). Она спроектирована для установки в поршневые компрессорные агрегаты промышленного класса (базовый ряд 305ВП-16/70 и аналогичные воздушные или газовые машины).
В процессе финишного нагнетания узел воспринимает пульсирующие избыточные давления до 70 кгс/см². Конструкция обеспечивает абсолютную герметичность рабочей камеры и направленное прямолинейное движение поршневой группы.
Сферы применения
Гильза 105П27/10-4 востребована на предприятиях, эксплуатирующих мощные стационарные и мобильные поршневые компрессорные станции:
- Нефтегазовая и химическая промышленность (перекачка, нагнетание и переработка газов).
- Энергетический сектор и металлургия.
- Заводы по разделению воздуха и производству технических газов (азотные, кислородные станции).
Конструктивные особенности и материаловедение
Гильза изготавливается методом центробежного литья из перлитного модифицированного чугуна марки СЧ20 или СЧ25. Такая структура исключает скрытые раковины, гарантирует высокую прочность на разрыв и стойкость к фреттинг-коррозии в условиях интенсивного теплового потока (температура сжатого газа на выходе достигает +160 °C).
Зеркало гильзы проходит обязательное плосковершинное хонингование. Формируемая сетка микрорельефа оптимизирует распределение смазочного материала, предотвращая «сухое» трение, задиры и преждевременный износ сопряженных элементов.
Посадочные и габаритные размеры (Номинал)
Для исключения паразитных перетечек газа и минимизации вредного пространства ЦВД, деталь изготавливается по строгим ремонтным допускам:
- Внутренний диаметр (калибр): диаметр 100 мм (обработка по квалитету H7).
- Диаметр наружных посадочных поясков: диаметр 170 мм
- Полная монтажная длина: 330 мм.
Сопутствующие товары для монтажа и ТО
В соответствии с регламентом ППР (планово-предупредительного ремонта) поршневых компрессоров, замена гильзы 105П27/10-4 требует одновременного обновления сопряженных расходных материалов и узлов:
- Поршень 4-й ступени в сборе (чертежное обозначение 105П27/10-2-3).
- Кольца поршневые уплотнительные диаметр 100 мм (чугунные со специальными скосами под смазку или композитные на основе фторопласта Ф4К20 для бессмазочных модификаций).
- Кольца поршневые маслосъемные диаметр 100 мм (с расширителями, для регулировки масляной пленки).
- Уплотнительные кольца водяного тракта (комплект термостойких резиновых колец круглого сечения для герметизации посадочных поясков гильзы в рубашке охлаждения).
Другие предложения
Цилиндр 4 ст. 205П27/10-2
Гильза 2 ст. 105П27/10-3
Поршень 4 ступени 105П27/10-2-3
Цилиндр 4 ст. 205П27/10-2
Цилиндр 4 ст. 205П27/10-2 - литой чугунный узел ЦПГ компрессора 305ВП-16/70. Отвечает за финальное сжатие газов до 7 МПа. Оснащен сменной втулкой и водяной рубашкой охлаждения для защиты от износа.

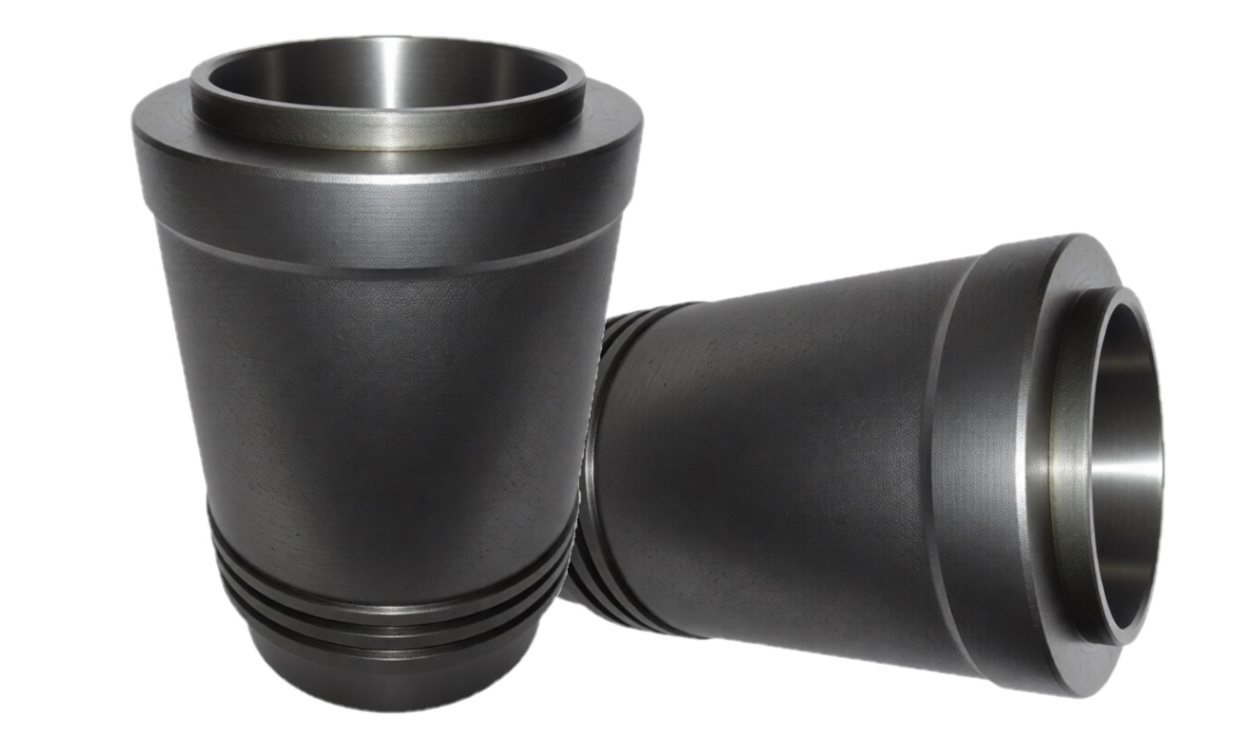

Гильза 2 ст. 105П27/10-3
