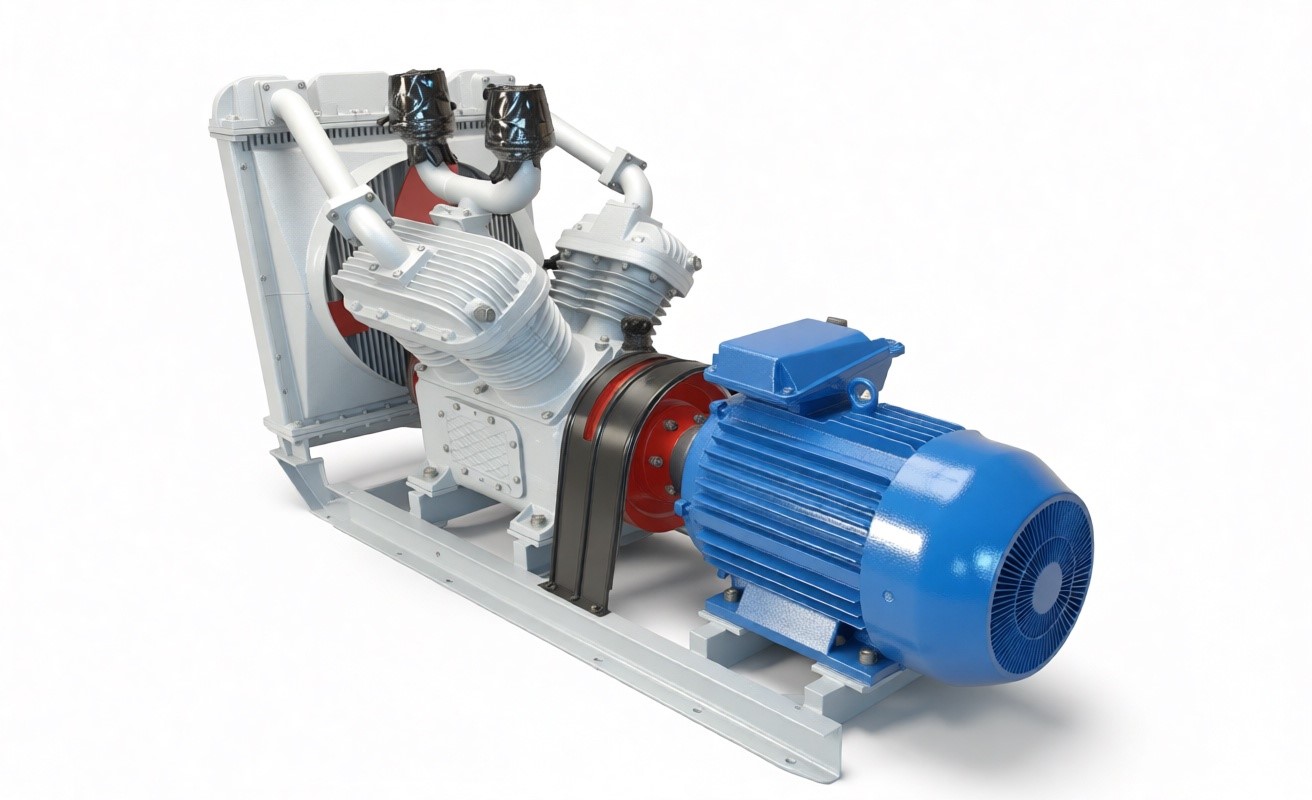

Компрессор КСЭ-5М

Технические параметры компрессора КСЭ-5М

Стационарный двухступенчатый поршневой компрессор КСЭ-5М (полный конструктивный аналог установки 4ВУ1-5/9) предназначен для генерации и подачи сжатого воздуха под избыточным давлением в пневматические магистрали. Основные рабочие параметр:

• Производительность по условиям всасывания - 5,0 ± 0,25 м³/мин (83,5 ± 4,2 л/с)
• Конечное абсолютное давление нагнетания - 0,9 МПа (9 кгс/см²)
• Номинальная частота вращения коленчатого вала - 740 об/мин (12,33 с⁻¹)
• Потребляемая мощность на валу (номинальный режим) - ≤ 33 кВт
• Тип приводного электродвигателя - Асинхронный трехфазный (марки 4АМ250S7У3)
• Расход смазочного материала (масла) на унос - ≤ 50 г/ч

Конструктивные особенности

Компрессор КСЭ-5М собран по V-образной схеме расположения четырех цилиндров на общей сварной раме. Передача крутящего момента от электрического двигателя к коленчатому валу осуществляется через упругую втулочно-пальцевую муфту. Сжатие воздуха — двухступенчатое. На первой ступени газ сжимается до промежуточного давления, проходит через трубчатый межступенчатый охладитель (холодильник), где температура падает до нормативных значений, и дожимается на второй ступени до 9 атмосфер.

Чугунный литой картер изолирует внутренние подвижные элементы. Смазка трущихся узлов выполняется комбинированным методом или под давлением (в зависимости от модификации). Компрессорная головка оснащена осевым вентилятором для обдува цилиндров и секций холодильника. На контуре промежуточного охлаждения смонтирован предохранительный клапан, откалиброванный на срабатывание при превышении порога 0,28 МПа (2,8 кгс/см²). Система автоматики управляет перепуском воздуха и обеспечивает автоматический сброс конденсата.

Условия эксплуатации и требования к среде

Установка рассчитана на непрерывную или циклическую работу в закрытых производственных помещениях, капитальных компрессорных станциях или под навесом при следующих условиях:

• Диапазон температур окружающей среды: от -40 °C до +40 °C.
• Состав рабочей среды: атмосферный воздух без содержания горючих газов, взрывоопасных смесей, агрессивных паров и абразивной пыли.
• Высота над уровнем моря: до 1000 метров (для сохранения паспортной плотности всасываемого воздуха).

Базовая комплектация компрессора

В стандартный комплект поставки при отгрузке с завода входят:

• Компрессорный блок со всеми узлами в сборе.
• Трехфазный приводной электродвигатель.
• Общая стальная фундаментная рама.
• Межступенчатый радиатор (холодильник) с защитным кожухом.
• Всасывающие воздушные фильтры.
• Система автоматического управления, контроля и технологической защиты (шкаф автоматики).
• Комплект манометров и первичных датчиков.
• Паспорт установки, инструкция по эксплуатации, ведомость комплектации.

Сопутствующие товары и оригинальные запасные части

Для обеспечения бесперебойного цикла эксплуатации и планового ремонта на складе завода всегда в наличии сертифицированные запасные части и комплектующие компрессорной установки КСЭ-5М:

• Поршневые группы (поршни I и II ступеней, кольца компрессионные, кольца маслосъемные, поршневые пальцы).
• Элементы механизма движения (шатуны, вкладыши шатунные, коленчатые валы, упругие элементы муфт).
• Клапанные узлы (прямоточные клапаны, клапанные пластины, седла, розетки).
• Фильтрующие элементы воздушных трактов и уплотнительные прокладки картера.
• Сопутствующее общепромышленное оборудование: воздушные ресиверы (воздухосборники) объемом от 0,5 до 2,0 м³, магистральные фильтры очистки, осушители воздуха рефрижераторного или адсорбционного типа, специализированное компрессорное масло.

Преимущества покупки компрессора

1. Ремонтопригодность. Полная унификация деталей со стандартной серией 4ВУ1-5/9 позволяет оперативно проводить ТО силами собственной службы главного механика.
2. Энергоэффективность. Прямой привод через муфту минимизирует потери мощности на трансмиссии по сравнению с ременными передачами.
3. Автономность контроля. Встроенная защита отключает агрегат при падении давления масла или критическом перегреве, предотвращая заклинивание поршневой группы.
4. Стабильный температурный режим. Эффективное воздушное охлаждение исключает необходимость подвода оборотного водоснабжения и строительства сложных гидравлических контуров.

Монтажные и пусконаладочные работы

Инженерная служба завода-изготовителя выполняет полный цикл шеф-монтажных и пусконаладочных работ на объекте заказчика:

• Проверка правильности подготовки фундаментной плиты и виброопор.
• Выверка соосности валов электродвигателя и компрессора после транспортировки.
• Подключение шкафа автоматики к силовой сети и исполнительным механизмам.
• Заправка технологическими жидкостями, проверка работы системы смазки.
• Испытания установки на холостом ходу и под нагрузкой в рабочих режимах пневмосети.
• Проведение инструктажа для дежурного персонала предприятия.

По окончании работ оформляется официальный акт ввода оборудования в эксплуатацию, подтверждающий сохранение полных гарантийных обязательств завода.

Как купить компрессор

Поставка промышленного оборудования осуществляется по прямым договорам. Чтобы узнать актуальные сроки отгрузки, согласовать спецификацию или индивидуальные условия оплаты, отправьте официальный запрос на электронную почту отдела сбыта или свяжитесь с техническими специалистами по телефону. Итоговая цена компрессора КСЭ-5М рассчитывается на день обращения и зависит от выбранной модификации автоматики (стандарт или микропроцессорное управление) и объема заказа.

После согласования всех деталей выполняется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Оборудование поставляется в жесткой транспортной таре, исключающей повреждение узлов при перевозке.
