Компрессор 3С5ВП-30/8

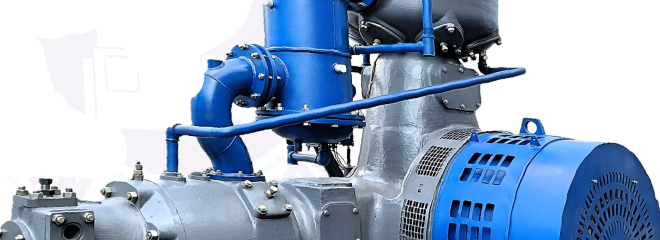

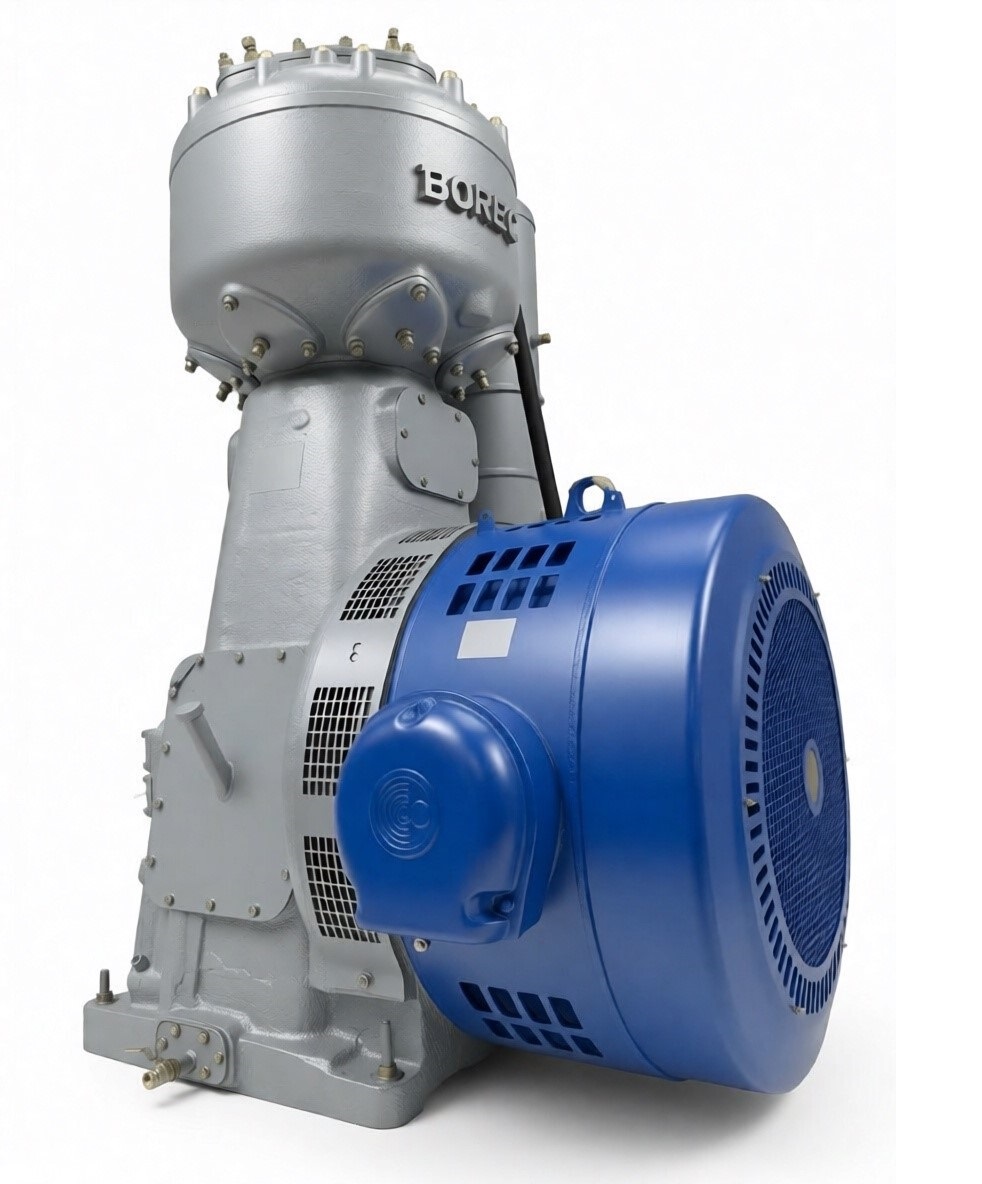

Промышленный поршневой воздушный компрессор 3С5ВП-30/8

Двухступенчатый стационарный поршневой компрессор 3С5ВП-30/8 предназначен для выработки сухого сжатого воздуха и обеспечения им пневматических систем, технологических процессов и промышленного оборудования. Установка относится к категории тяжелого компрессорного оборудования общепромышленного назначения с угловым (V-образным) расположением цилиндров.

Назначение и условия эксплуатации

Компрессор марки 3С5ВП-30/8 рассчитан на круглосуточную эксплуатацию (режим работы S1) с перерывами на плановое техническое обслуживание.

• Требования к помещению: закрытый машинный зал, температура от +5 °C до +40 °C.
• Влажность воздуха: до 80% при температуре +25 °C.
• Характеристики рабочей среды: сжатие атмосферного воздуха без капельной влаги, агрессивных газов и механических примесей (согласно ГОСТ 12.1.005-88). Обязательна установка фильтра на всасывающей линии.

Технические параметры

Производительность (по условиям всасывания) - 30 м³/мин

Давление конечное (абсолютное) - 0,8 МПа (8 кгс/см²)

Потребляемая мощность (электродвигатель) - 200 кВт

Частота вращения коленчатого вала - 750 об/мин

Тип охлаждения - Водяное (принудительное, расход ≤ 110 л/мин)

Габаритные размеры / Масса - 2340 х 1650 х 2100 мм / 4850 кг

Конструктивные особенности

• База и КШМ: Жесткая чугунная станина. V-образная схема (угол развала 90°) полностью уравновешивает силы инерции второго порядка, снижая вибрационные нагрузки на фундамент. Коленчатый вал выполнен из кованой стали и установлен на подшипниках качения.
• Цилиндропоршневая группа: Цилиндры I и II ступеней снабжены водяными рубашками. Поршни оснащены чугунными компрессионными и маслосъемными кольцами, снижающими унос смазочного материала в пневмосеть.
• Система смазки: Комбинированная. Циркуляционная смазка узлов механизма движения осуществляется шестеренчатым насосом под давлением. Смазка цилиндров и сальниковых уплотнений выполняется принудительно с помощью многоплунжерного лубрикатора.
• Охлаждение и автоматика: Межступенчатый и концевой теплообменники трубчатого типа снижают температуру воздуха на выходе до ≤ +50 °C. Шкаф управления на базе микропроцессорного контроллера осуществляет непрерывный мониторинг параметров давления и температуры с функцией аварийного останова.

Базовая комплектация

Стандартная инженерная поставка включает в себя:

• Компрессорный блок в сборе с асинхронным приводным электродвигателем.
• Газоохладители (промежуточный и концевой) с влагоотделителями ступеней.
• Комбинированную систему смазки (насос, лубрикатор, фильтры, обвязка).
• Комплект межступенчатых технологических трубопроводов.
• Шкаф автоматического управления и защиты (ШУ).
• Анкерные болты и полную эксплуатационную документацию (паспорт, инструкции).

Сопутствующие товары и запасные части

Для проведения планово-предупредительных ремонтов (ТО-1, ТО-2, КР) на складе всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 3С5ВП-30/8:

• Поршневые кольца (компрессионные, маслосъемные) всех ремонтных размеров.
• Клапаны пиковые, прямоточные, ленточные (всасывающие, нагнетательные) и пластины к ним.
• Цилиндры первой и второй ступеней, поршни, пальцы, крейцкопфы, вкладыши шатунные.
• Комплекты уплотнительных прокладок, сальниковые набивки, фильтроэлементы.

Также по запросу поставляется периферийное оборудование: вертикальные ресиверы (1–25 м³), блоки осушки воздуха (холодильного/адсорбционного типа) и модульные градирни.

Преимущества эксплуатации

1. Полная ремонтопригодность: Разборная конструкция узлов позволяет проводить КР и замену деталей на месте без демонтажа станины с фундамента.
2. Энергоэффективность: Двухступенчатое сжатие с промежуточным охлаждением приближает процесс к изотермическому, минимизируя затраты удельной мощности на 1 м³ воздуха.
3. Ресурс: Низкая оборотность коленчатого вала (750 об/мин) гарантирует ресурс до первого КР не менее 40 000 машино-часов.

Монтажные и пусконаладочные работы

Сервисная служба завода-изготовителя выполняет полный комплекс работ:

• Шеф-монтаж: контроль геометрии фундамента, выверка соосности валов компрессора и приводного электродвигателя.
• Подключение инженерных коммуникаций (вода, воздух, энергоснабжение).
• Наладку КИПиА, проведение индивидуальных испытаний на холостом ходу и под нагрузкой.

Как купить компрессор

Финальная цена компрессора 3С5ВП-30/8 рассчитывается индивидуально исходя из конфигурации ШУ и периферийной обвязки. Для получения ТКП направьте официальный запрос с техническим заданием в отдел сбыта.

Осуществляется оперативная доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Все грузы застрахованы и поставляются в жесткой транспортной упаковке.
