Компрессор 305ВП-20/35

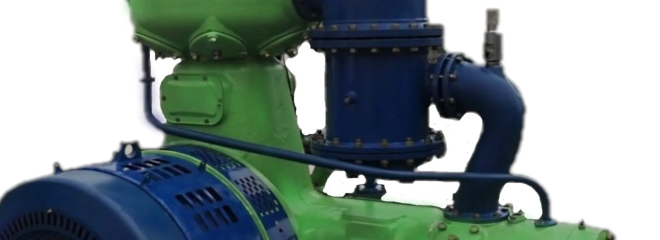

Промышленный поршневой компрессор 305ВП-20/35

Стационарный поршневой крейцкопфный компрессор 305ВП-20/35 предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы промышленных предприятий. Установка выполнена на угловой W-образной базе и представляет собой двухступенчатую машину двойного действия с водяным охлаждением.

Компрессор марки 305ВП-20/35 применяется на машиностроительных, металлургических, химических и горнодобывающих объектах, где требуется стабильная непрерывная подача сжатого воздуха высокой плотности в круглосуточном режиме (S1).

Технические характеристики

Ниже приведены номинальные эксплуатационные параметры компрессорной установки при работе в стандартных условиях:

• Производительность (по условиям всасывания): 20 м³/мин
• Конечное избыточное давление: 35 кгс/см² (3,5 МПа)
• Давление всасывания: атмосферное
• Число ступеней сжатия: 2
• Тип приводного электродвигателя: синхронный, встроенный (БСДКМ или АОД)
• Мощность электродвигателя: 160 кВт
• Частота вращения вала: 500 об/мин
• Расход охлаждающей воды: не более 11 м³/ч
• Габаритные размеры установки (Д × Ш × В): 2440х1785х2420 мм
• Масса компрессора (без смазочных материалов и ЗИП): 4650 кг

Конструктивные особенности

Архитектура компрессора разработана с расчетом на длительный межремонтный ресурс и ремонтопригодность в условиях компрессорной станции:

• Угловая база (305ВП): минимизирует динамические нагрузки на фундамент, снижает общий уровень вибрации машины и оптимизирует занимаемую площадь.
• Двойное действие цилиндров: обеспечивает выравнивание усилий на механизм движения за один оборот вала, увеличивая КПД установки.
• Безбаббитовые узлы трения: в крейцкопфных узлах и шатунных подшипниках применены современные антифрикционные материалы, снижающие тепловыделение и износ.
• Прямоточные клапаны: конструкция газораспределительного механизма минимизирует сопротивление потоку воздуха, что снижает удельные энергозатраты на сжатие.
• Система автоматики: блок управления контролирует температуру по ступеням, давление в системе смазки и охлаждения, блокируя работу машины при выходе параметров за технологические допуски.

Условия эксплуатации и требования к среде

Установка поставляется в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

• Требования к помещению: закрытый отапливаемый машинный зал с приточно-вытяжной вентиляцией. Температура воздуха в помещении должна находиться в диапазоне от +5 до +40°C.
• Требования к рабочей среде: всасываемый воздух не должен содержать капельной влаги, механических примесей концентрацией более 10 мг/м³, а также взрывоопасных, агрессивных газов и паров кислот, вызывающих коррозию элементов проточной части.
• Охлаждающая вода: жесткость не более 7 мг-экв/л. Обязательна фильтрация от механических взвесей для исключения заиливания рубашек охлаждения цилиндров и промежуточных теплообменников.

Базовая комплектация

В стандартный комплект поставки технологического блока входят:

1. Компрессор в сборе (рама, картер, коленчатый вал, шатуны, крейцкопфы, цилиндры ступеней).
2. Встроенный синхронный электродвигатель с аппаратурой возбуждения.
3. Газоохладители промежуточный и концевой (водяного типа).
4. Система влагомаслоотделения с продувочными клапанами.
5. Лубрикатор (станция смазки цилиндров и сальников высокого давления).
6. Комплект межступенчатых трубопроводов.
7. Шкаф автоматики, контроля и сигнализации (микропроцессорная система управления).
8. Комплект монтажных анкерных болтов.
9. Техническая и эксплуатационная документация (паспорт, руководства).

Запасные части и сопутствующие товары

Для поддержания планового индекса технической готовности оборудования на складе завода всегда в наличии оригинальные запасные части и комплектующие компрессорной установки 305ВП-20/35. К заказу доступны как отдельные позиции, так и готовые ремкомплекты:

• Поршневые кольца (сжатия и маслосъемные) металлические и из композиционных материалов (фторопласт).
• Пластины прямоточных клапанов ПИК, а также клапаны в сборе.
• Цилиндры первой и второй ступеней, поршни, поршневые пальцы и штоки.
• Вкладыши шатунных подшипников (номинальных и ремонтных размеров).
• Сальниковые уплотнения штоков.
• Элементы системы смазки: насосы, фильтры, элементы лубрикаторов.

Дополнительно поставляются расходные материалы: компрессорные масла рекомендованных марок (К-19, КС-19) и периферийное оборудование (магистральные фильтры, воздушные ресиверы объемом от 2 до 10 м³, осушители воздуха рефрижераторного или адсорбционного типа).

Экономические и эксплуатационные преимущества

• Низкая удельная стоимость владения: межремонтный интервал между капитальными ремонтами составляет не менее 25 000 моточасов при условии соблюдения регламента ТО.
• Высокая ремонтопригодность: открытый доступ к узлам картерной группы и клапанным коробкам позволяет проводить обслуживание силами штатной службы главного механика предприятия.
• Энергоэффективность: использование синхронного привода позволяет компенсировать реактивную мощность в электросети предприятия, снижая общие затраты на электроэнергию.

Шеф-монтаж и пусконаладочные работы

Для сохранения гарантийных обязательств завода-изготовителя и обеспечения проектных показателей оборудования, монтажные и пусконаладочные работы выполняются профильными специалистами сервисной службы завода.

Комплекс услуг включает:

• Ревизию фундамента и проверку правильности установки рамы компрессора.
• Выверку соосности валов компрессора и приводного электродвигателя.
• Монтаж межступенчатых технологических связей, систем охлаждения и смазки.
• Подключение шкафа автоматики, проверку срабатывания аварийных защит на холостом ходу.
• Запуск установки под нагрузкой, проведение 72-часовых испытаний и вывод на рабочий режим.
• Инструктаж обслуживающего персонала предприятия (машинистов и механиков).

Как купить компрессор

Поставка оборудования осуществляется напрямую от завода-изготовителя по официальному договору. Итоговая цена компрессора 305ВП-20/35 рассчитывается индивидуально и зависит от выбранной комплектации автоматики (со стандартным или расширенным функционалом), исполнения системы охлаждения (разомкнутый контур или замкнутая оборотная система), а также объема заказываемого комплекта ЗИП.

Для получения коммерческого предложения направьте официальный запрос с техническим заданием или заполненным опросным листом на электронный адрес отдела сбыта.

Логистической службой предприятия организована регламентированная доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Тяжеловесные узлы (база, цилиндры, двигатель) отгружаются на жестких транспортных рамах в консервационной упаковке, исключающей воздействие атмосферных осадков во время транспортировки.
