Компрессор 305ВП-40/3

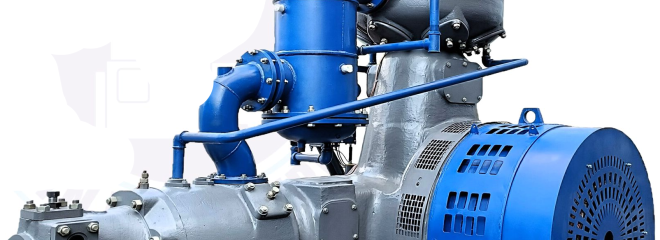

Промышленный поршневой компрессор 305ВП-40/3

Стационарный двухступенчатый крейцкопфный компрессор 305ВП-40/3 предназначен для сжатия атмосферного воздуха и его подачи под давлением в пневматические системы промышленных предприятий. Установка смонтирована на угловой станине, что минимизирует габариты фундамента и снижает динамические нагрузки во время работы.

Технические параметры компрессора 305ВП-40/3

• Производительность (по условиям всасывания): 40 м³/мин
• Давление конечное (абсолютное): 3 кгс/см² (0,3 МПа)
• Давление начальное: Атмосферное
• Мощность электродвигателя: 160 кВт
• Тип привода: Встроенный электродвигатель БСДКМ 15-21-12УЗ
• Частота вращения вала: 500 об/мин
• Расход охлаждающей воды: 0,045 м³/мин (что эквивалентно 45 литрам в минуту или 2,7 м³
• Масса установки (в базовом сборе): 4850 кг
• Габаритные размеры (ДхШхВ): 2370 х 1580 х 2200 мм

Конструктивные особенности

• Угловая компоновка (L-образная): Горизонтальный цилиндр первой ступени и вертикальный цилиндр второй ступени оптимизируют распределение сил инерции.
• Крейцкопфный механизм: Полностью разгружает поршни от боковых усилий, перенося их на направляющие станины. Это снижает износ цилиндропоршневой группы.
• Двухступенчатое сжатие: Промежуточное охлаждение газа между ступенями снижает энергопотребление и предотвращает перегрев деталей.
• Система смазки: Раздельная. Механизм движения смазывается циркуляционным методом под давлением, а цилиндры и сальники — импульсным лубрикатором.
• Автоматическая защита: Микропроцессорная система управления отслеживает температуру воздуха по ступеням, давление в системе смазки и проток охлаждающей воды с функцией аварийного останова.

Условия эксплуатации и требования к среде

• Рабочая среда: Атмосферный воздух без содержания капельной влаги, агрессивных газов и взрывоопасных примесей.
• Запыленность воздуха: Не более 10 мг/м³. Требуется обязательная установка входного фильтра.
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69. Оборудование рассчитано на работу в закрытых отапливаемых помещениях.
• Температурный диапазон: от +5 °C до +40 °C
• Система охлаждения: Водяная, открытая или замкнутая. Регламентированная температура воды на входе - от +5 °C до +25 °C. Превышение порога в +25 °C снижает эффективность межступенчатого охлаждения воздуха.

Базовая комплектация компрессора

1. Компрессорный блок в сборе (станина, коленчатый вал, шатуны, крейцкопфы, цилиндры).
2. Электродвигатель со статором и ротором.
3. Межступенчатый и концевой газоохладители.
4. Система влагомаслоотделения.
5. Комплект трубопроводов межступенчатой обвязки.
6. Станция смазочная (лубрикатор) и шестеренный масляный насос.
7. Шкаф автоматики и управления.
8. Комплект монтажных анкерных болтов.

Сопутствующие товары и оригинальные запасные части

Для поддержания номинальных рабочих параметров оборудования в наличии представлены расходные материалы, запасные части и комплектующие компрессорной установки 305ВП-40/3:

• Поршни, поршневые и уплотнительные кольца всех ремонтных размеров.
• Крейцкопфы, пальцы крейцкопфа, шатунные вкладыши.
• Прямоточные и полосовые клапаны (всасывающие, нагнетательные).
• Цилиндры первой и второй ступеней.
• Фильтроэлементы для воздушных и масляных систем.

Преимущества покупки компрессора

• Ремонтопригодность: Конструкция обеспечивает прямой доступ к узлам трения, клапанам и сальниковым уплотнениям без полного демонтажа установки.
• Эксплуатационный ресурс: Металлоемкая станина из серого чугуна и кованый коленчатый вал рассчитаны на длительную непрерывную работу в трехсменном режиме.
• Стандартизация деталей: Унификация узлов с другими машинами базы 305ВП упрощает поиск комплектующих и снижает затраты на содержание склада ЗИП.

Монтажные и пусконаладочные работы

Завод-изготовитель выполняет полный комплекс шеф-монтажных и пусконаладочных работ силами выездных инженерных бригад:

• Инструментальный контроль точности заливки и соосности фундамента.
• Сборка крупноблочных узлов, центровка вала компрессора и ротора электродвигателя.
• Подключение внешних контуров водяного охлаждения и масляных магистралей.
• Программирование и интеграция шкафа автоматики в общую сеть АСУ ТП предприятия.
• Проведение 72-часовых индивидуальных испытаний под нагрузкой с подписанием акта ввода в эксплуатацию.

Как купить компрессор

Чтобы узнать актуальные сроки производства и какова текущая цена компрессора 305ВП-40/3, направьте официальный запрос на электронную почту отдела сбыта или заполните форму технического задания на сайте. К запросу приложите карту партнера с реквизитами предприятия.

Логистической службой осуществляется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Оборудование поставляется в деревянной защитной таре с полным комплектом закрывающей документации, паспортом изделия и инструкцией по эксплуатации.
