Компрессор 305ВП-12/220

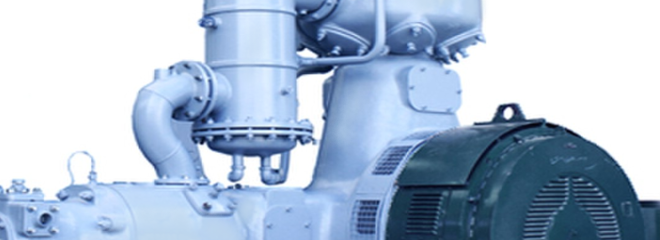

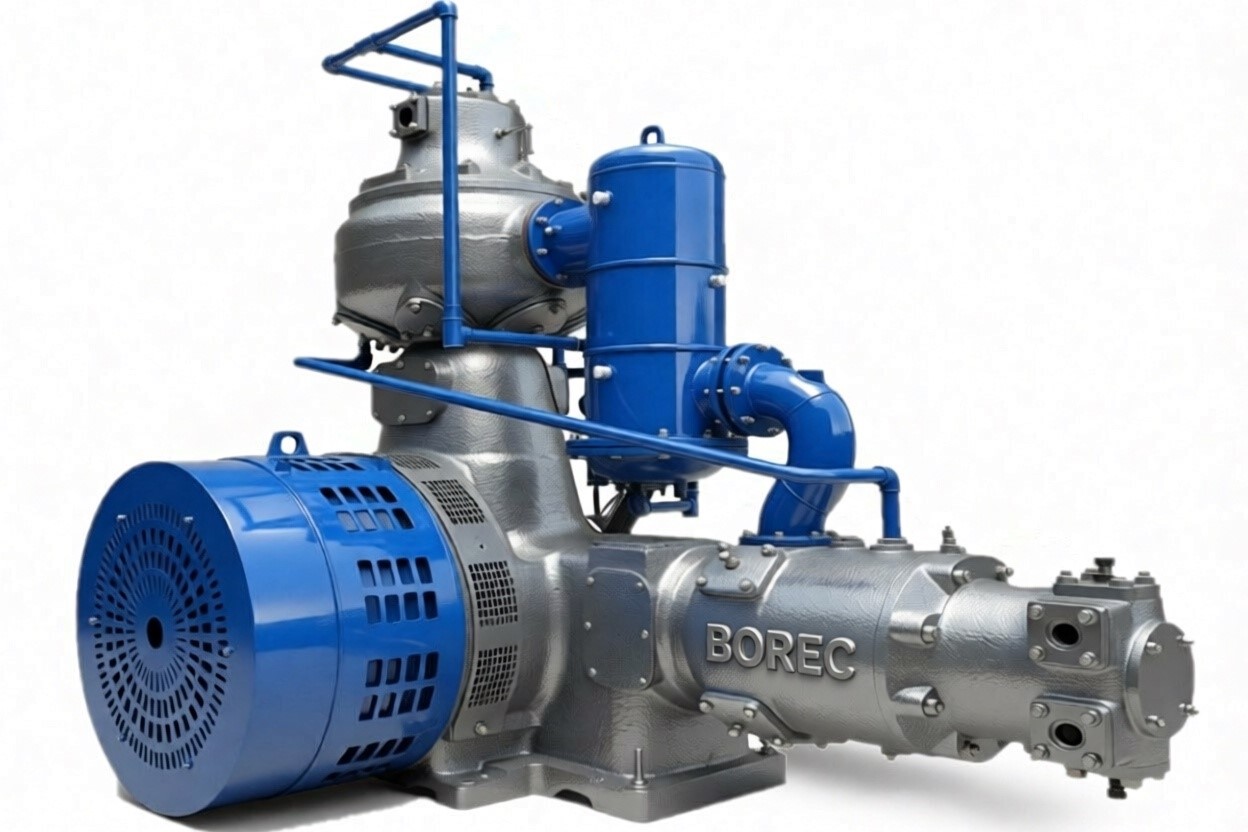

Промышленный поршневой воздушный компрессор 305ВП-12/220

Стационарный шестиступенчатый крейцкопфный компрессор 305ВП-12/220 предназначен для сжатия атмосферного воздуха и его подачи под высоким давлением в пневматические системы технологических линий. Оборудование спроектировано для непрерывного режима работы в тяжелых промышленных условиях. Данный агрегат применяется на крупных предприятиях металлургической, горнодобывающей, оборонной, химической и обрабатывающей отраслей.

Технические параметры компрессора

Основные эксплуатационные и конструктивные характеристики установки:

• Сжимаемая среда: атмосферный воздух
• Производительность (по условиям всасывания): 12 м³/мин (0,2 м³/с)
• Давление конечное (абсолютное): 220 кгс/см² (22 МПа)
• Давление начальное: атмосферное
• Число ступеней сжатия: 6
• Тип приводного электродвигателя: синхронный встроенный БСДКМ 15-21-12 У3
• Мощность электродвигателя: 200 кВт
• Напряжение питания: 380 В (опционально — 6000 В)
• Частота вращения вала: 500 об/мин
• Расход охлаждающей воды: до 110 л/мин
• Габаритные размеры установки (ДхШхВ): 3650 х 2200 х 2450 мм
• Масса установки в базовом сборе: 6850 кг

Конструктивные особенности

Компрессор 305ВП-12/220 выполнен на базе унифицированной прямоугольной угловой базы 5П. Конструктивная схема с Г-образным расположением цилиндров позволяет взаимно уравновешивать силы инерции движущихся масс, что минимизирует динамические нагрузки на фундамент и уменьшает габариты машинного зала.

• Станина: литая чугунная жесткая конструкция коробчатого сечения со съемными крышками для доступа к узлам механизма движения.
• Коленчатый вал: стальной штампованный, установлен на подшипниках качения для снижения потерь на трение.
• Крейцкопфы: литые, снабжены опорными поверхностями из антифрикционного сплава.
• Цилиндры и поршни: дифференциальные, последовательно расположенные по 6 ступеням сжатия, оснащены уплотнительными чугунными или композитными кольцами, исключающими утечки газа.
• Интегрированный привод: ротор двигателя БСДКМ насаживается напрямую на хвостовик вала компрессора без использования промежуточных муфт или редукторов.
• Система охлаждения: жидкостная, замкнутая или открытая, с принудительной циркуляцией воды для охлаждения стенок цилиндров и межступенчатых пространств.
• Система смазки: комбинированная. Циркуляционная под давлением от шестеренчатого насоса — для узлов базы (механизм движения), точечная под давлением от многоплунжерного лубрикатора — для цилиндров и сальников.

Условия эксплуатации и требования к среде

Для сохранения межремонтного ресурса поршневой компрессор 305ВП-12/220 должен эксплуатироваться при соблюдении следующих регламентов:

• Размещение: закрытый отапливаемый или вентилируемый машинный зал с температурой воздуха от +5 °C до +40 °C.
• Запыленность: содержание механических примесей во всасываемом воздухе не должно превышать 10 мг/м³. Обязательна установка штатного фильтра на линии всасывания.
• Влажность: относительная влажность до 80% при температуре +20 °C.
• Охлаждающая вода: жесткость не более 7 мг-экв/л, отсутствие механических взвесей более 25 мг/л.

Базовая комплектация компрессора

При заказе стандартного исполнения в комплект поставки входят:

1. Компрессор в сборе (включая раму, узлы движения, цилиндры всех 6 ступеней).
2. Синхронный электродвигатель БСДКМ 15-21-12 У3 со статором и ротором.
3. Тиристорный возбудитель для управления синхронным двигателем.
4. Промежуточные газоохлаждающие установки и концевой холодильник.
5. Система влагомаслоотделения с продувочными клапанами после каждой ступени.
6. Комплект трубопроводов обвязки в пределах установки.
7. Станция смазочная (лубрикатор) высокого давления и шестеренчатый масляный насос.
8. Комплект датчиков КИПиА и шкаф автоматического управления и защиты (ШУК).
9. Комплект монтажных анкерных болтов.
10. Эксплуатационная документация (паспорт, чертежи, инструкции по эксплуатации).

Сопутствующие товары и оригинальные запасные части

Для проведения планово-предупредительных ремонтов (ТО, ТР, КР) на складе поддерживаются в наличии востребованные расходные материалы, запасные части и комплектующие компрессорной установки 305ВП-12/220:

• Поршневые, уплотнительные и маслосъемные кольца всех ремонтных размеров.
• Прямоточные клапаны ПИК всасывающего и нагнетательного типов.
• Цилиндры ступеней высокого и низкого давления, поршни, штоки, пальцы крейцкопфа.
• Вкладыши крейцкопфные и шатунные (мотылевые) тонкостенные.
• Элементы систем автоматики: манометры, термодатчики, реле давления, соленоидные клапаны.

Использование оригинальных компонентов предотвращает аварийный выход оборудования из строя и сохраняет заводские гарантийные обязательства.

Преимущества покупки компрессора

• Ремонтопригодность: 100% доступность деталей и узлов базы 5П на территории Таможенного союза.
• Длительный ресурс: расчетный срок службы до капитального ремонта составляет не менее 40 000 машино-часов при соблюдении регламентов ТО.
• Стабильность параметров: сохранение номинальной производительности 12 м³/мин на протяжении всего межремонтного интервала благодаря жесткой фиксации геометрии цилиндропоршневой группы.
• Высокое конечное давление: гарантированное стабильное получение 22 МПа на выходе за счет эффективного шестиступенчатого сжатия с промежуточным охлаждением.

Монтажные и пусконаладочные работы специалистами завода-изготовителя

Установка агрегата требует строгого соблюдения проектной документации. Специализированная инженерная служба осуществляет:

• Шеф-монтаж или полный монтаж оборудования на подготовленный фундамент.
• Выверку соосности статора и ротора встроенного синхронного электродвигателя.
• Подключение внешних контуров водяного охлаждения, линий распределения воздуха высокого давления и систем смазки.
• Настройку шкафа автоматики, тиристорного возбудителя и программирование параметров защиты по температуре и давлению ступеней.
• Проведение индивидуальных испытаний на холостом ходу и под нагрузкой в течение 72 часов.
• Сдачу объекта в эксплуатацию с подписанием двухсторонних актов.

Как купить компрессор

Поставка промышленного оборудования осуществляется по прямому договору. Итоговая цена компрессора 305ВП-12/220 формируется на основании технического задания, выбранного исполнения электродвигателя (380 В или 6000 В), состава системы автоматики и необходимости проведения монтажных работ.

Логистическая служба обеспечивает подбор оптимального способа транспортировки крупногабаритного груза. Выполняется доставка компрессора, запасных частей и комплектующих ТК, авто- и ж/д транспортом по России. Возможен самовывоз со склада готовой продукции по предварительному согласованию.

Если вам необходимы техническая консультация, заполнение опросного листа или детальный расчет сметы, свяжитесь с инженерным отделом по указанным контактам или отправьте официальный запрос на электронную почту компании.

По вашему запросу мы предоставим схемы фундаментов, карты смазки компрессорного агрегата или чертежи узлов цилиндров высокого давления.
