Компрессор 305ГП-20/35

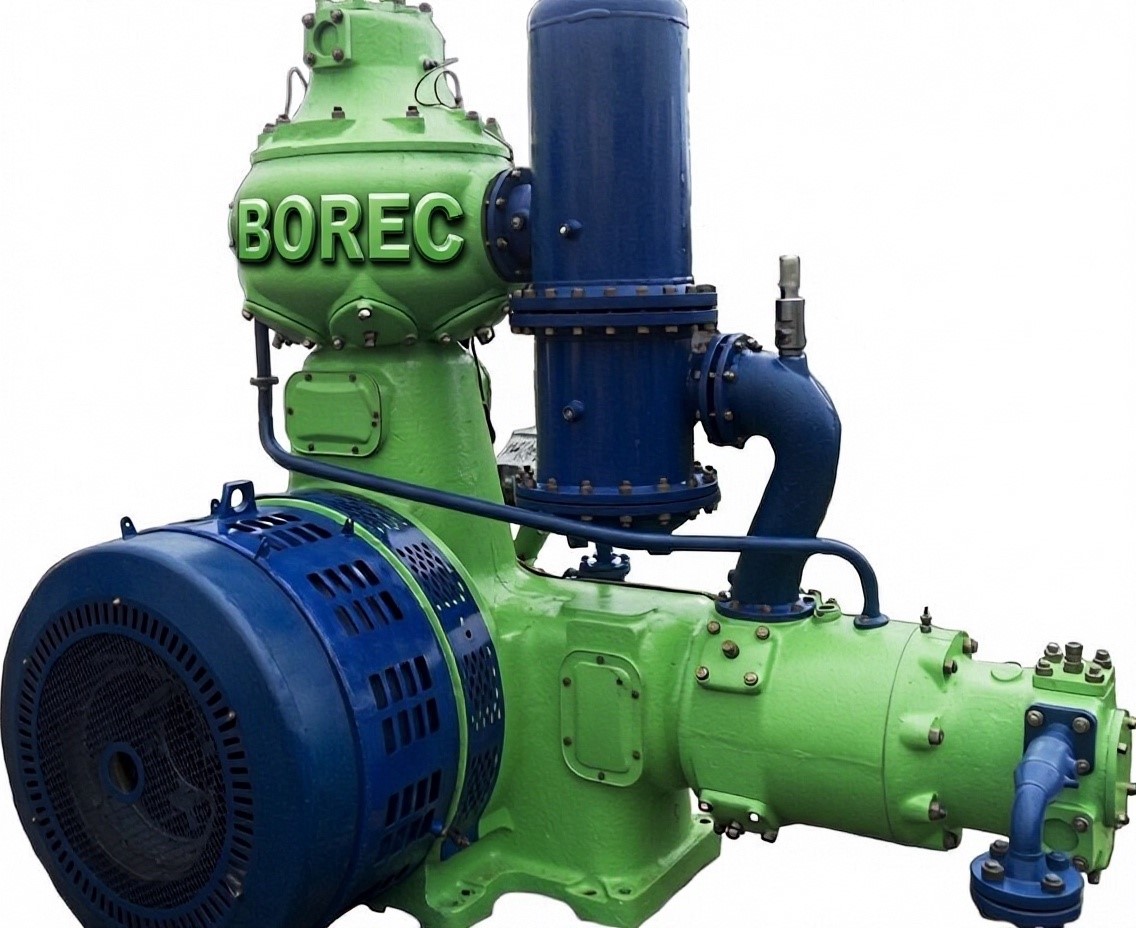

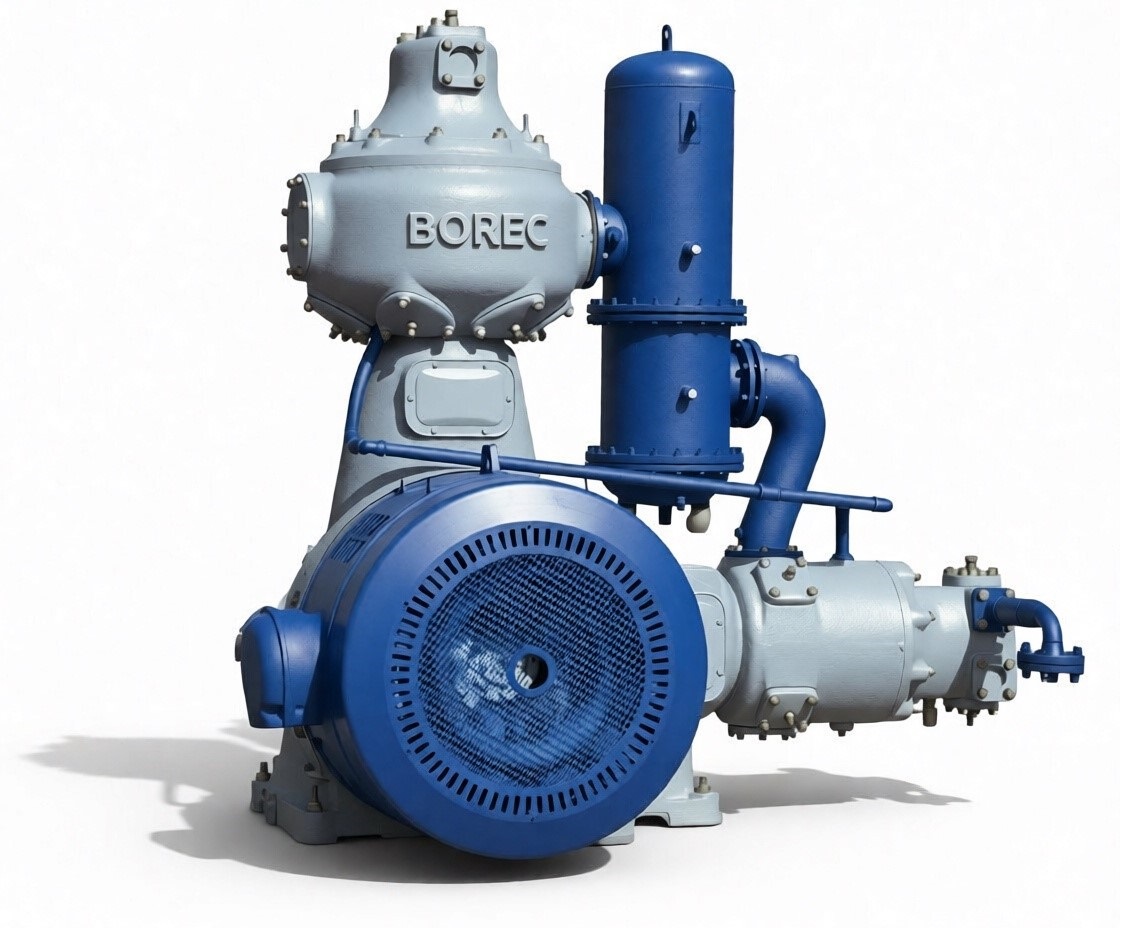

Промышленный поршневой компрессор 305ГП-20/35

Стационарный поршневой компрессор 305ГП-20/35 разработан для непрерывной подачи и сжатия технологических, общепромышленных, нейтральных и взрывоопасных газов. Установка незаменима на объектах нефтегазовой, химической и энергетической промышленности, где требуются стабильные параметры давления и высокий эксплуатационный ресурс оборудования в режиме 24/7. Базовая модификация рассчитана на работу с водородом, азотом, аргоном, метаном и другими газовыми средами.

Конструкция компрессора 305ГП-20/35 базируется на жесткой угловой крейцкопфной базе 5П. Такое инженерное решение снижает вибрационные нагрузки на фундамент и существенно упрощает плановый ремонт узлов. Многоступенчатая архитектура обеспечивает оптимальное распределение тепловой нагрузки во время работы, что защищает сопряженные детали механизма движения от преждевременного износа.

Технические характеристики компрессора 305ГП-20/35

• Объемная производительность (по условиям всасывания): 20 ± 1,0 м³/мин.
• Конечное абсолютное давление: 35 кгс/см² (атм).
• Сжимаемая среда: водород, азот, метан, попутный нефтяной и другие технологические газы.
• Мощность на валу компрессора: 180 ± 9 кВт.
• Тип приводного электродвигателя: синхронный, встроенный БСДКПМ 15-21-12 У3 (200 кВт, 500 об/мин).
• Охлаждение: водяное (открытого или замкнутого типа по согласованию).
• Масса компрессорной головки: 3910 кг.
• Общая масса установки в объеме поставки: 7180 кг.
• Габаритные размеры: 2705 × 1860 × 2415 мм.

Комплектация компрессора

Оборудование поставляется в виде готового к сборке крупноблочного модуля. Стандартный комплект поставки включает в себя:

• Жесткую чугунную раму с установленным валом и крейцкопфным механизмом.
• Цилиндры ступеней сжатия в сборе с поршнями и клапанными блоками.
• Синхронный приводной электродвигатель со статором и ротором.
• Межступенчатые и концевые газовые холодильники, конструктивно совмещенные с влагомаслоотделителями для эффективной сепарации уносимого масла.
• Двухкомпонентную систему смазки: циркуляционную под давлением — для механизма движения, и точечную от лубрикатора — для смазки цилиндров и сальниковых уплотнений.
• Комплект межблочных технологических трубопроводов, ответные фланцы и крепежные элементы.

Все оригинальные узлы и запчасти стандартизированы. Высокая степень унификации деталей внутри линейки Краснодарского компрессорного завода гарантирует быструю заменяемость элементов при проведении ТО.

Автоматизация и безопасность

Безопасную эксплуатацию агрегата обеспечивает микропроцессорная система автоматического управления и защиты (САУ). Автоматика непрерывно отслеживает рабочие параметры по ключевым точкам:

• Давление газа по ступеням сжатия и на выходе.
• Температуру сжимаемой среды после каждой ступени.
• Давление масла в циркуляционной системе рамы.
• Проток и температуру охлаждающей воды.
• Токовые нагрузки приводного электродвигателя.

При выходе любого параметра за пределы критических уставок система выдает предупредительную сигнализацию или осуществляет аварийный останов компрессора с разгрузкой цилиндров, исключая аварии оборудования.

Монтаж на готовый фундамент и пусконаладочные работы

Оборудование монтируется на стационарный бетонный фундамент, выполненный по заводским строительным чертежам. Инженерно-сервисная служба завода-изготовителя выполняет полный комплекс шеф-монтажных и пусконаладочных работ. Специалисты проверяют геометрию выставки рамы, центровку узлов, подключают внешние коммуникации (газ, вода, электрическая сеть) и проводят индивидуальные испытания на холостом ходу и под нагрузкой. По завершении пусконаладки оформляется акт ввода компрессорной установки в промышленную эксплуатацию.

Доставка компрессора по РФ и странам СНГ

Логистическая служба организует транспортировку крупногабаритного агрегата низкорамными тралами или железнодорожными платформами. Поставка осуществляется во все регионы Российской Федерации, а также на предприятия стран СНГ. Оборудование консервируется для транспортировки, а его узлы надежно фиксируются, что полностью исключает риск повреждения зеркала цилиндров или коленчатого вала в процессе перевозки.

Гарантийные обязательства

На поршневой компрессор предоставляется официальная заводская гарантия сроком от 12 до 24 месяцев с момента пуска в эксплуатацию (но не более определенного договором срока с даты отгрузки). Гарантийные обязательства включают оперативную поставку деталей со склада и выезд сервисной бригады для устранения выявленных скрытых дефектов.

Свяжитесь с техническим отделом, чтобы решить ваши задачи:

• Отправьте официальный запрос, чтобы узнать актуальную цену на компрессор 305ГП-20/35 с учетом требуемой комплектации.
• Направьте ваше техническое задание (ТЗ) для адаптации газовой схемы под конкретный состав сжимаемой среды.
• Получите прямую инженерную консультацию по подбору вспомогательного оборудования, ресиверов или систем фильтрации.
