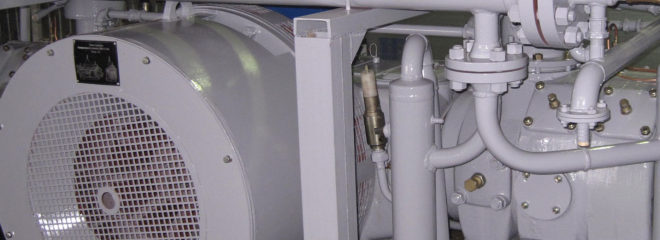

Компрессор 2ВМ4-13/71С

Технические параметры и конструктивные особенности компрессора 2ВМ4-13/71С (безмасляный)

Промышленный компрессор 2ВМ4-13/71С представляет собой стационарный четырехступенчатый поршневой агрегат, собранный на базе горизонтальной двухрядной станины оппозитного типа. Противоположное направление движения поршневых групп обеспечивает взаимную компенсацию сил инерции первого и второго порядка. Это минимизирует знакопеременные динамические нагрузки на анкерные соединения и снижает требования к массе закладываемого фундамента.

Конструктивное исполнение «С» предусматривает сухой ход поршней: сжатие воздуха в цилиндрах происходит без применения смазочных материалов. Техническое разделение масляной и безмасляной зон реализовано следующими узлами:

• Дистанционные двухсекционные фонари: промежуточные корпуса между станиной и цилиндрами первой и второй ступеней имеют длину, превышающую максимальный ход штока. Участок штока, покрытый масляной пленкой из картера, физически не входит в рабочую зону цилиндра.
• Маслобарьерный узел: на штоках установлены последовательные блоки скребковых и маслоотражательных колец с организованным внутренним дренажем для возврата увлеченного масла обратно в картер рамы.
• Антифрикционные уплотнения: поршневые кольца, направляющие (опорные) втулки крейцкопфов и сальники цилиндров изготовлены из износостойких фторопластовых композитов (дериваты Ф-4 с добавлением кокса и дисульфида молибдена), стабильно работающих в условиях сухого трения.

Кривошипно-шатунный механизм базы смазывается принудительно под давлением от шестеренчатого насоса через полнопоточный щелевой фильтр. Лубрикаторы для подачи масла в цилиндры в данной модификации отсутствуют.

Номинальные параметры оборудования:

• Объемная производительность (по условиям всасывания): 13 м³/мин
• Конечное избыточное давление газа: 71 кгс/см² (7,1 МПа)
• Число стадий сжатия (ступеней): 4
• Частота вращения коленчатого вала: 750 об/мин
• Тип главного привода: встроенный электродвигатель А2К 85/24-8/16 УХЛ4
• Номинальная мощность электродвигателя: 160 кВт
• Охлаждение газового тракта: водяное, с принудительным протоком (до 110 л/мин)
• Класс чистоты сжатого воздуха по маслу: 0 (согласно ГОСТ Р ИСО 8573-1-2016)
• Масса агрегата (сухая, без заливки масла в картер): 4650 кг

Условия эксплуатации и требования к среде

Установка рассчитана на круглосуточную работу в режиме S1 в закрытых машинных залах с искусственно регулируемыми или естественными климатическими условиями:

• Диапазон температур воздуха в зале: от +5 °C до +40 °C.
• Влажность рабочей зоны: не более 80% (без прямого выпадения конденсата на электрические компоненты).
• Качество всасываемой среды: очищенный от механических примесей атмосферный воздух. Абразивные частицы и пыль в концентрации более 10 мг/м³ приводят к ускоренному износу фторопластовых колец. На всасе обязательна установка сухого камерного или сетчатого фильтра.
• Параметры охлаждающего контура: подвод технической воды с давлением в пределах 0,2–0,4 МПа и температурой на входе не выше +25 °C. Жесткость воды — до 7 мг-экв/л во избежание образования накипи на внутренних поверхностях трубок холодильников.

Комплектация поставки

Оборудование отгружается с завода в виде укрупненных монтажных блоков, прошедших контрольную сборку и обкатку на испытательном стенде.

Базовая комплектация:

1. Рама-станина в сборе с коленчатым валом, шатунами и крейцкопфами.
2. Ротор и статор двигателя А2К 85/24-8/16 УХЛ4 (ротор напрессовывается непосредственно на вал компрессора).
3. Цилиндровые блоки четырех ступеней сжатия с комплектом поршней и безмасляных сальников.
4. Межступенчатые и концевой газоохладители (водяные, со съемными трубными пучками).
5. Межступенчатые влагоотделители с ручными или автоматическими клапанами продувки.
6. Комплект межступенчатых технологических трубопроводов с предохранительной арматурой.
7. Станция жидкой смазки базы (насос, фильтр, масляный радиатор, трубопроводы картера).
8. Ответные фланцы, комплект фундаментных анкеров и монтажный инструмент.
9. Технический паспорт, инструкции по эксплуатации ККМ, паспорта сосудов под давлением (на холодильники и влагоотделители).

Шкаф автоматики (на базе релейной логики или промышленного ПЛК) и датчики КИП подбираются под требования проекта автоматизации цеха.

Сопутствующие товары и оригинальные запасные части

Специфика сухого трения требует строгого соблюдения графика планово-предупредительных ремонтов. На складе готовой продукции постоянно поддерживаются оригинальные запасные части и комплектующие компрессорной установки 2ВМ4-13/71С, сертифицированные заводом-изготовителем.

Номенклатурный перечень для заказа:

• Комплекты фторопластовых колец (поршневых, направляющих, маслоотражательных).
• Сальниковые уплотнения штоков в сборе и отдельные полимерные элементы.
• Прямоточные клапаны серии ПИК (для 1–3 ступеней) и дисковые/кольцевые клапаны высокого давления для 4-й ступени.
• Запасные штоки, поршни ступеней, пальцы крейцкопфов, шатунные вкладыши.
• Сменные элементы воздушных фильтров и картриджи масляного фильтра базы.
• Трубные системы (пучки) газоохладителей из коррозионностойких сплавов.

В качестве сопутствующего оборудования для обвязки компрессорной станции доступны воздушные ресиверы на рабочее давление 7,1 МПа, адсорбционные технологические осушители воздуха и автоматические системы магистрального отвода конденсата.

Преимущества покупки компрессора

1. Заводское ценообразование: базовая цена компрессора 2ВМ4-13/71С формируется без посреднических наценок. Она зависит исключительно от материального исполнения проточной части и выбранной архитектуры системы управления.
2. Нулевое содержание масла: исключение смазки из зоны сжатия избавляет предприятие от необходимости закупки дорогостоящих систем каскадной фильтрации воздуха и частой замены угольных сорбентов.
3. Высокая ремонтопригодность: классическая компоновка узлов поршневой группы обеспечивает полный доступ к клапанам и сальникам без демонтажа крупных узлов. Обслуживание выполняется штатными силами службы главного механика.
4. Безопасная логистика: отработанная доставка компрессора, запасных частей и комплектующих авто- и ж/д транспортом по России гарантирует сохранность прецизионных поверхностей. Крупные узлы жестко фиксируются на транспортных ложементах и защищаются консервационными составами, предотвращающими коррозию шеек вала и зеркал цилиндров в пути.

• Водоснабжение: напор, объем потребления и свойства оборотной воды для контура охлаждения газа.
• Электрика: исполнение по взрывобезопасности и уровень пылевлагозащиты (IP) электродвигателя (либо укажите, если требуется простой общепромышленный электродвигатель).
• Автоматизация: пожелания к функционалу системы управления (САУиЗ) и поддерживаемым протоколам связи с АСУ ТП.
