Компрессор 2ГМ4-27/9

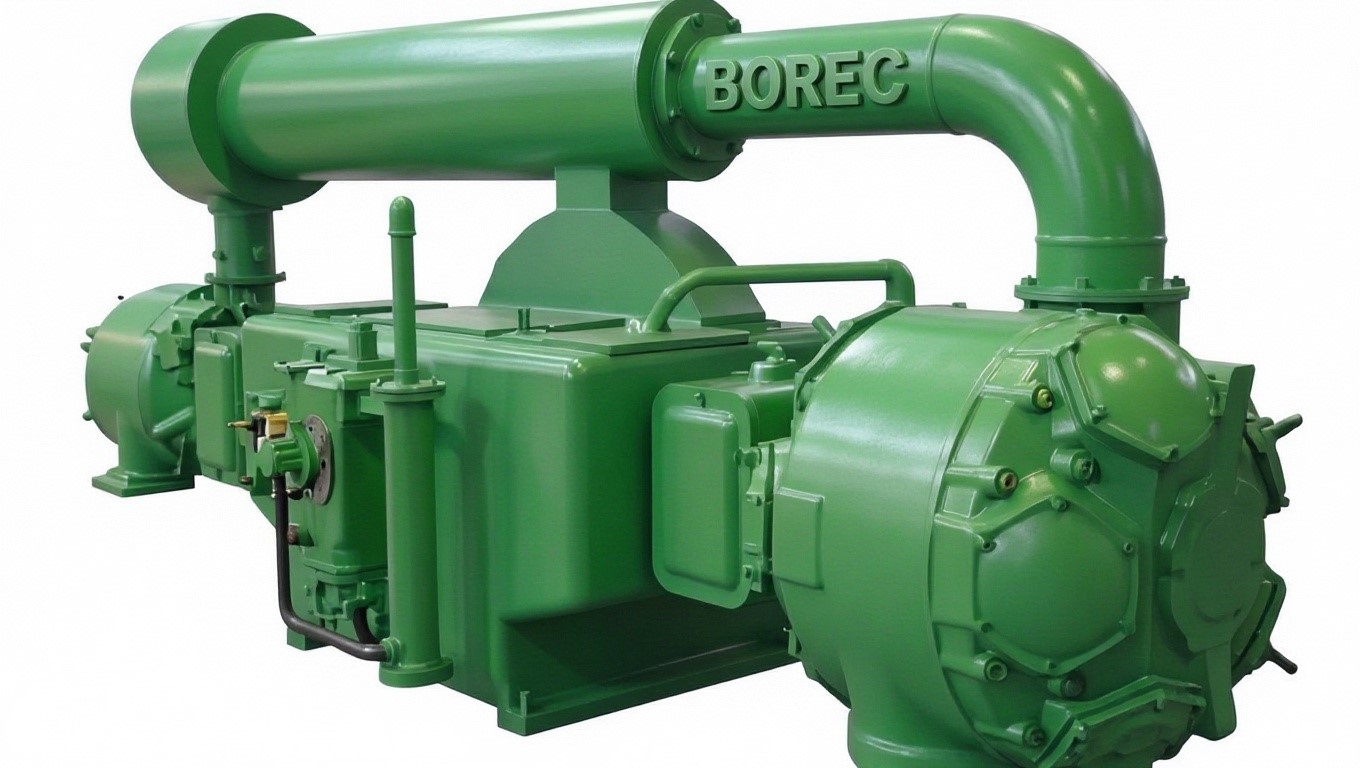

Промышленный газовый компрессор 2ГМ4-27/9

Горизонтальный поршневой компрессор марки 2ГМ4-27/9 разработан для непрерывного сжатия и подачи атмосферного воздуха на крупных промышленных объектах.

Компрессор 2ГМ4-27/9 незаменим в контурах пневмопривода технологических линий, на металлургических комбинатах, рудниках, цехах разделения газов и предприятиях химического сектора. Благодаря жесткой оппозитной конструкции базы М4, установка рассчитана на круглосуточную эксплуатацию (режим 24/7) в условиях переменных нагрузок. Она обеспечивает стабильное номинальное давление в магистрали даже при резких колебаниях расхода воздуха пневмосистемой цеха.

Технические характеристики компрессора 2ГМ4-27/9

Машина построена на базе унифицированной горизонтальной четырехрядной станины (база М4). Взаимное расположение поршней под углом 180° позволяет взаимно уравновесить силы инерции первого и второго порядка, что снижает нагрузку на фундамент.

• Сжимаемая среда: атмосферный воздух.
• Объемная производительность (по условиям всасывания): 27 м³/мин (1620 м³/ч).
• Давление начальное: абсолютное, атмосферное.
• Давление конечное (избыточное): 0,9 МПа (9 кгс/см²).
• Количество ступеней сжатия: 2 ступени.
• Схема расположения цилиндров: горизонтальная, оппозитная.
• Тип привода: прямой, от синхронного электродвигателя А2К 85/24-8/16 (или асинхронного аналога).
• Мощность приводной станции: 160 кВт.
• Номинальная частота вращения коленчатого вала: 500 об/мин.

Комплектация компрессора

Установка поставляется в виде крупноблочных модулей максимальной заводской готовности, что сокращает трудозатраты на монтаж и исключает ошибки при сборке на объекте.

• Компрессорный узел: чугунная рама (станина), коленчатый вал, кованые шатуны, крейцкопфы, цилиндры 1-й и 2-й ступеней со сменными износостойкими втулками.
• Электродвигатель: тихоходный синхронный мотор, монтируемый непосредственно на вал компрессора.
• Теплообменная аппаратура: межступенчатый (промежуточный) и концевой газоохладители кожухотрубного или радиаторного типа.
• Влагомаслоотделители: блоки сепарации со встроенными автоматическими или ручными клапанами продувки.
• Двухконтурная система смазки: шестеренчатый насос циркуляционной смазки механизма движения и многоплунжерный лубрикатор высокого давления для дозированной подачи масла в цилиндры и сальниковые уплотнения.
• Обвязка: комплект межступенчатых трубопроводов, обратные и предохранительные клапаны, фланцевая запорная арматура.
• ЗИП: комплект быстроизнашивающихся деталей (поршневые и сальниковые кольца, пластины клапанов ПИК, прокладки).

Автоматизация и безопасность

Компрессор 2ГМ4-27/9 оснащается современной микропроцессорной системой автоматического управления и контроля (САУ). Система осуществляет непрерывный мониторинг рабочих параметров КИПиА и предотвращает аварийные ситуации.

Автоматическая защита отключает главный привод с подачей светозвукового сигнала в следующих случаях:

• Падение давления масла в циркуляционной системе базы ниже 0,15 МПа.
• Превышение температуры сжатого воздуха на выходе из ступеней выше +170°C.
• Прекращение протока охлаждающей жидкости в контуре рубашек цилиндров и теплообменников.
• Превышение лимитов давления нагнетания по ступеням сжатия.
• Опасный уровень вибрации станины или короткое замыкание/перегрузка в обмотках двигателя.

САУ поддерживает протокол связи Modbus RTU/TCP для интеграции параметров компрессора в общую АСУ ТП промышленного предприятия.

Монтаж на готовый фундамент и пусконаладка

Благодаря оппозитному исполнению, динамические нагрузки на основание минимальны. Компрессор монтируется на предварительно подготовленный железобетонный фундамент с анкерным креплением рамы.

Инженерно-сервисная служба завода выполняет полный комплекс шеф-монтажных и пусконаладочных работ (ПНР):

• Проверка геометрии фундамента и заливка рамы безусадочными составами.
• Лазерная центровка оси коленчатого вала и ротора электродвигателя.
• Монтаж технологической обвязки, проверка герметичности контуров смазки и охлаждения.
• Наладка алгоритмов САУ, проверка срабатывания защит по давлению и температуре.
• Обкатка машины: 2 часа вхолостую, 72 часа под регламентной нагрузкой с выходом на проектную производительность.
• Сдача объекта главному механику и проведение технического инструктажа персонала.

Доставка компрессора по РФ и странам СНГ

Отгрузка поршневых компрессоров 2ГМ4-27/9 выполняется железнодорожным или низкорамным автомобильным транспортом. Все базовые узлы, зеркала цилиндров, коленчатый вал и прецизионные поверхности проходят антикоррозийную консервацию, рассчитанную на длительное хранение под открытым небом или транспортировку в сложных климатических условиях. Оборудование сопровождается полным пакетом технической документации: паспортами компрессора и сосудов под давлением, актами заводских испытаний, сертификатами соответствия ТР ТС 010/2011 и 032/2013.

Гарантия

Завод-изготовитель предоставляет официальную гарантию на компрессор 2ГМ4-27/9 сроком 12 месяцев со дня подписания акта ПНР, но не более 18 месяцев со дня отгрузки со склада. При условии выполнения шеф-монтажа силами наших сертифицированных специалистов и заключения договора на регламентное сервисное ТО, доступна программа расширенной гарантии на срок до 36 месяцев. Все оригинальные запчасти, клапаны ПИК и поршневые кольца постоянно находятся в наличии на региональных складах.

Для точного расчета стоимости оборудования под условия вашего производства, свяжитесь со специалистами инженерного отдела.

Вы можете:

• Запросить актуальную цену компрессора 2ГМ4-27/9 в базовой или специальной комплектации (например, во взрывозащищенном исполнении или без смазки цилиндров).
• Направить ваше техническое задание (ТЗ) или опросный лист для подбора систем фильтрации и осушки воздуха.
• Получить техническую консультацию инженера-механика по вопросам интеграции агрегата в существующую пневмосеть предприятия.
