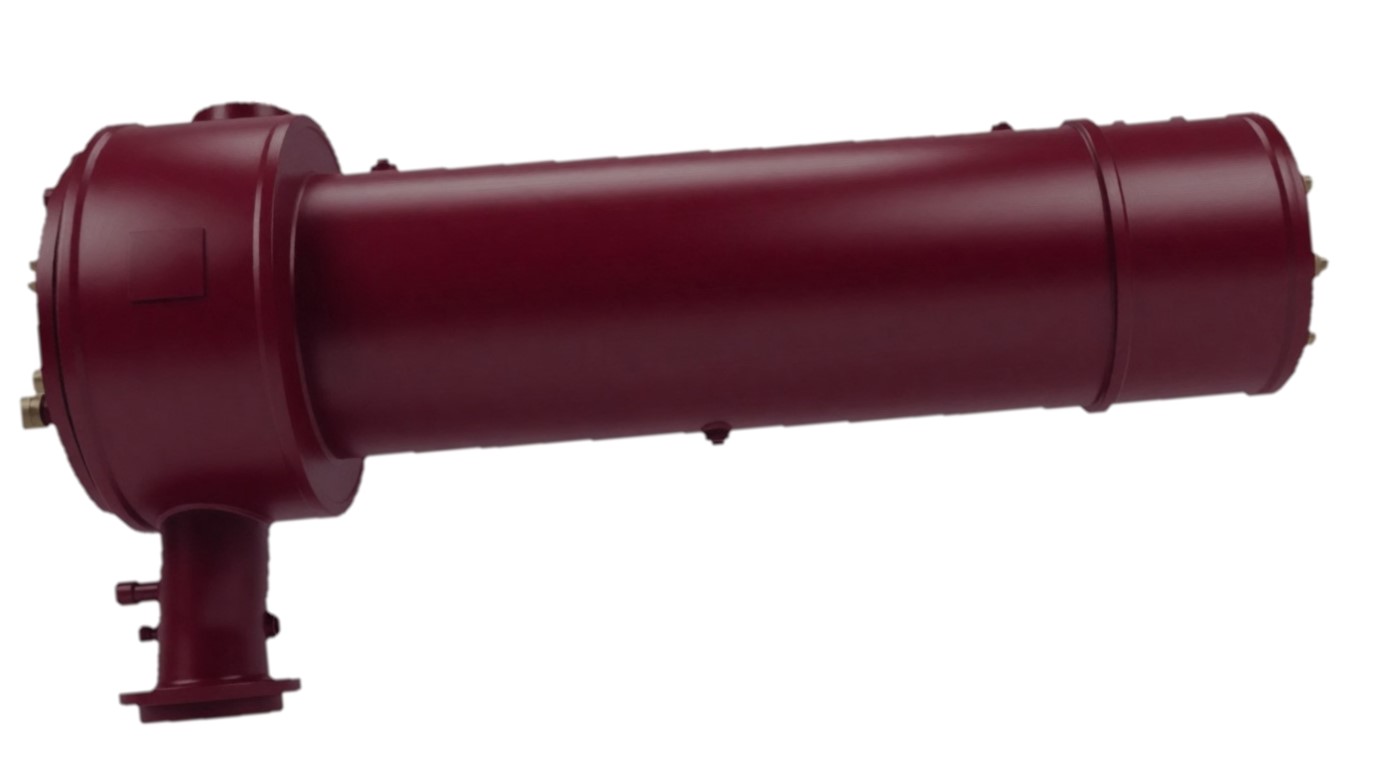

Газоохладитель (холодильник) ХР-28/2,5

Назначение и область применения газоохладителя ХР-28/2,5

Газоохладитель (холодильник) ХР-28/2,5 (также известный в промышленной номенклатуре как элемент теплообменных блоков Б-28 или ГК) - это высокоэффективный кожухотрубный теплообменный аппарат водяного охлаждения, спроектированный для снижения температуры сжатого воздуха или технологического газа в составе промышленных поршневых компрессорных установок (в частности, серий 2ВМ4, 2ГМ4 и аналогичных машин с базой М4).

С инженерно-технической точки зрения аппарат выполняет критически важную термодинамическую задачу - межступенчатое (промежуточное) или концевое охлаждение рабочего тела. Понижение температуры газа между ступенями сжатия повышает плотность среды, снижает удельную работу компрессора и предотвращает тепловую деструкцию компрессорных масел.

Конструктивные особенности и инженерная логика

Проектирование и эксплуатация ХР-28/2,5 базируются на четких законах теплопередачи и гидродинамики:

• Интенсификация теплообмена: Для компенсации низкого коэффициента теплоотдачи со стороны газа трубный пучок аппарата изготавливается с применением технологии глубокого оребрения. Накатные алюминиевые ребра (сплавы типа АД1 или АМг) увеличивают площадь теплосъема в разы, делая аппарат компактным при высокой тепловой мощности.
• Противоточная схема: Движение сред организовано по классическому принципу противотока. Охлаждающая вода циркулирует внутри гладких трубок (как правило, выполненных из коррозионностойкой латуни или углеродистой стали в зависимости от жесткости воды), а горячий газ проходит в межтрубном пространстве, омывая оребренную поверхность.
• Маркировочные параметры: Индексы в названии отражают номинальные эксплуатационные характеристики. Значение 2,5 указывает на расчетное рабочее давление в контуре охлаждения (МПа), что соответствует жестким требованиям правил промышленной безопасности АГНКС и компрессорных цехов.

Технические характеристики (Номинальные параметры)

• Тип аппарата: Кожухотрубный, горизонтальный
• Назначение: Промежуточное (1 ступень блока Б-28)
• Тип охлаждения: Водяное (водный контур оборотного водоснабжения)
• Материал теплообменных труб: Латунь (Л63/ЛАС) или сталь, с алюминиевым оребрением
• Рабочая среда контуров:

- Трубное пространство: вода.

- Межтрубное: воздух, азот, попутный газ

Эксплуатационные требования и регламент обслуживания

С точки зрения механика, обслуживающего компрессорный цех, газоохладитель ХР-28/2,5 требует соблюдения строгих эксплуатационных карт:

1. Контроль гидравлического сопротивления: Рост перепада давления по газовому или водяному тракту свидетельствует о загрязнении аппарата. Наличие масляного нагара со стороны газа или накипи со стороны воды снижает КПД теплообменника и ведет к перегреву цилиндропоршневой группы компрессора.
2. Сепарация конденсата: При охлаждении газа из него активно выделяется влагомасляная эмульсия. Механик обязан следить за исправностью дренажной системы и линейных водоотделителей, установленных непосредственно за холодильником, во избежание гидроудара в цилиндре следующей ступени.
3. Химическая очистка: Периодическое ТО включает промывку трубного пучка ингибированными растворами кислот (для удаления карбонатных отложений) и моющими составами со стороны межтрубного пространства для смыва унесенного компрессорного масла.
4. Защита от замерзания: При зимнем останове компрессорной установки в неотапливаемом помещении вода из трубного пространства должна быть полностью слита через нижние дренажные пробки во избежание разрыва трубного пучка.

Комплектующие для восстановления трубного пучка:

• Трубный пучок ХР-28/2,5 в сборе (латунное или стальное исполнение): Готовый узел для полной замены «под ключ» при сквозной коррозии, критическом износе или размораживании старого теплообменника. Обеспечивает минимальное время простоя компрессора.
• Труба теплообменная оребренная (биметаллическая, под развальцовку): Труба-заготовка (латунь Л63 / сталь с алюминиевым оребрением АД1) для полной сборки трубного пучка в условиях специализированного ремонтного цеха.
• Комплект трубных решеток (неподвижная + плавающая доски): Силовые элементы с прецизионными отверстиями. Неподвижная решетка жестко фиксирует пучок на корпусе, а решетка плавающей головки компенсирует температурные деформации аппарата.

Замена оребренных труб из сплава АМГ2 в газоохладителе ХР-28/2,5 выполняется только методом полной перенабивки (переборки) трубного пучка в условиях специализированного ремонтного цеха. Частичный (точечный) ремонт с заменой отдельных трубок из середины пучка технически невозможен из-за высокой плотности компоновки и геометрии накатных ребер.
