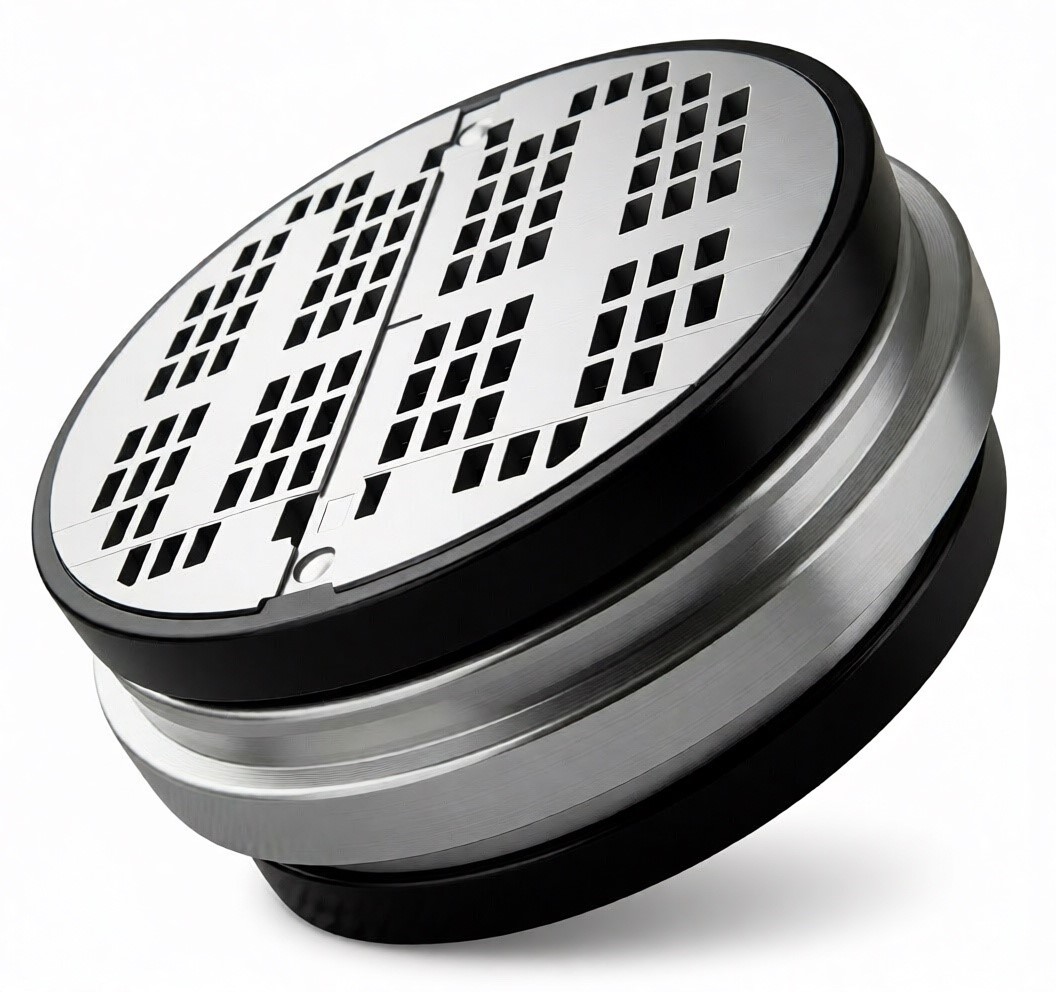

Пластины клапана ПИК 165-0,4 АМ

Назначение и рабочие параметры пластин ПИК 165-0,4 АМ

Пластины клапана ПИК 165-0,4 АМ - это ключевые сменные упругие элементы прямоточных индивидуальных круглых клапанов, применяемых в поршневых компрессорных установках. Данные детали обеспечивают герметичность рабочей камеры, своевременное распределение потоков газа и определяют общий объемный КПД компрессора. Благодаря прямоточной конструкции газодинамическое сопротивление сводится к минимуму, что снижает энергетические затраты на сжатие сред.

Назначение и применяемость

Пластины предназначены для комплектования клапанов ПИК с посадочным диаметром 165 мм и предельным перепадом давления 0,4 МПа (4,0 кгс/см²). Они работают в составе промышленного компрессорного оборудования, совершающего до 750–1000 оборотов коленчатого вала в минуту.

Пластины ПИК 165-0,4 АМ серийно устанавливаются на следующие типы поршневых машин:

• Воздушные и газовые компрессоры: 2ВМ4-12/65, 2ВМ4-15/71, 2ВМ4-24/9, 4ВП-24/8.
• Крупные автоматизированные установки: серии 205ВП (модификации 16/70, 20/18, 30/8, 40/3, 60/2).
• Специализированные агрегаты: 305ВП-20/35, 305ВП-30/8, а также газовые модификации типа 2ГМ4-48/3.

Универсальность геометрии позволяет использовать узел как на линиях всасывания, так и на линиях нагнетания (в зависимости от пространственной ориентации клапана при монтаже в цилиндр). Компоненты химически инертны к воздуху, азоту, водороду и благородным газам.

Технические характеристики

• Посадочный диаметр клапана: 165 мм.
• Максимальная разность давлений: 0,4 МПа.
• Площадь проходного сечения в щели: 74 см².
• Материал изготовления: нержавеющая высокопрочная пружинная сталь с высокой усталостной выносливостью.

Конструктивные особенности и принцип работы

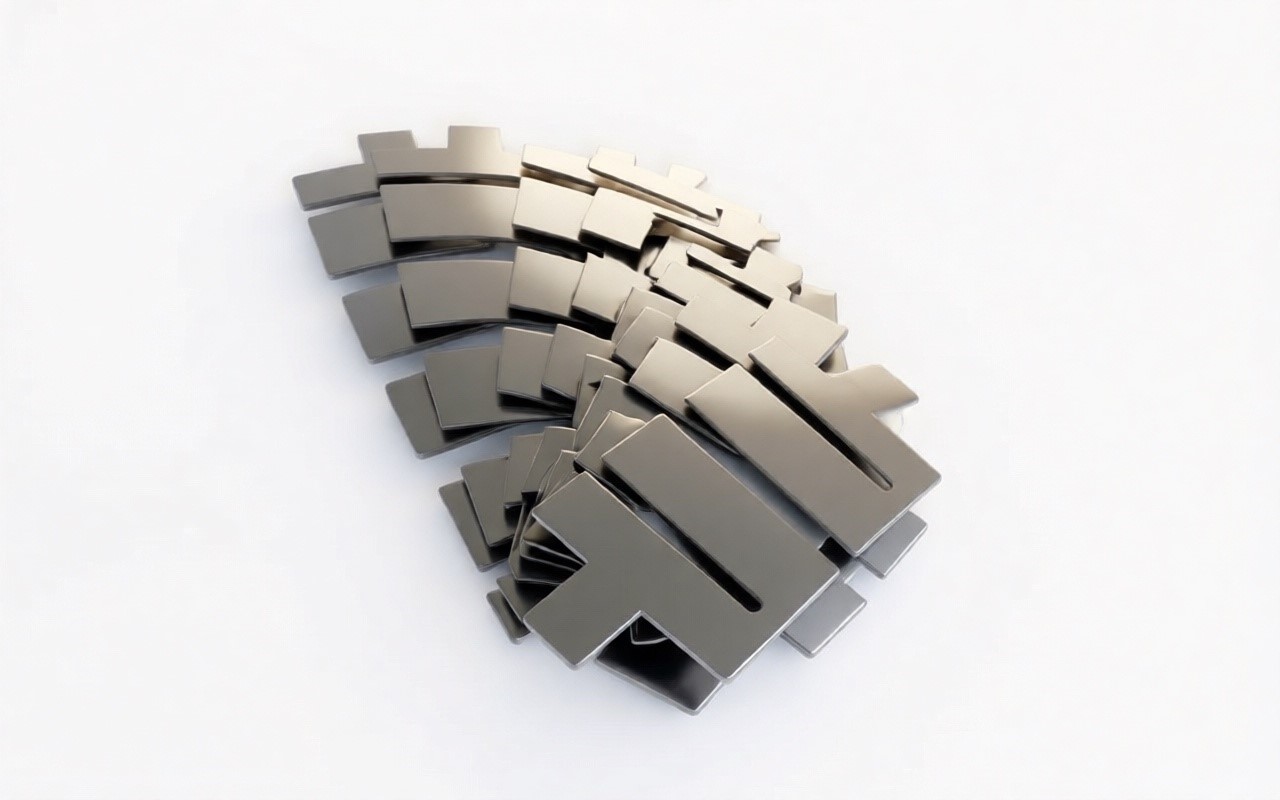

Прямоточный клапан собирается из набора профильных седел и сопряженных с ними упругих пластин, жестко зафиксированных стопорными планками и стяжными кольцами. Пластина ПИК представляет собой полосу со специальными прорезями, формирующими подвижные «язычки».

1. Фаза открытия: под воздействием избыточного давления набегающего потока газа упругий язычок пластины отжимается, уходя в специальную нишу (канал) противоположного седла. Газ проходит по прямой траектории без завихрений и резких изменений направления.
2. Фаза закрытия: при выравнивании давления или смене направления хода поршня язычок мгновенно возвращается в исходное положение за счет внутренних сил упругости металла и плотно прижимается к уплотнительной поверхности седла.

Преимущества стальных пластин ПИК

• Минимальный мертвый объем: плоская геометрия сопряжения снижает объем вредного пространства цилиндра, увеличивая общую производительность машины.
• Низкий уровень шума: эластичность полотна и малый ход язычков обеспечивают безударную и практически бесшумную работу сопрягаемых деталей.
• Стойкость к знакопеременным нагрузкам: применение легированной пружинной стали защищает пластины от преждевременного растрескивания и пластических деформаций при циклическом изгибе.
• Простая дефектовка: разборная модульная конструкция позволяет проводить замену упругих элементов без необходимости покупки нового клапана в сборе.

Правила технического обслуживания

Пластины ПИК 165-0,4 АМ подвержены интенсивному механическому износу. Для предотвращения аварийных ситуаций замена элементов выполняется исключительно полным комплектом (недопустимо менять только одну разрушенную пластину из десяти, так как это нарушит равномерность распределения потоков и вызовет дисбаланс давлений). При монтаже требуется строго контролировать чистоту посадочных мест, отсутствие заусенцев на седлах и правильное направление отгиба язычков.
